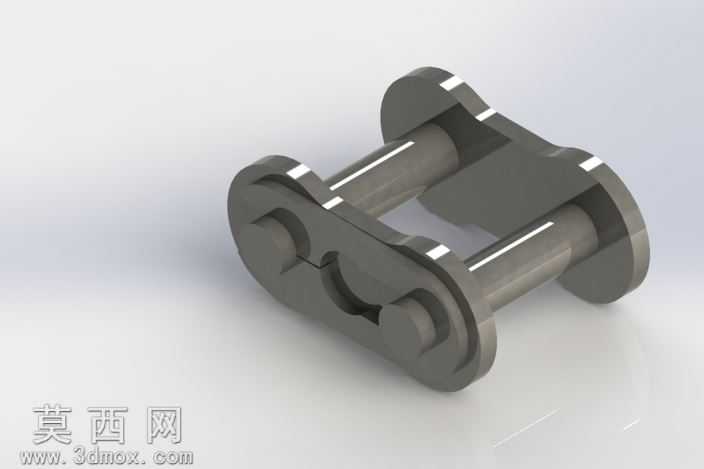

标准工业传动外链节链节三维结构

本作品为工业传动用标准滚子链外链节的三维参数化建模成果，建模阶段严格遵循通用滚子链外链节的行业尺寸规范，先通过草图绘制外链板的对称轮廓，精准锁定链板两端销轴孔的中心距、孔位公差范围以及链板的倒角、圆弧过渡尺寸，再通过拉伸特征生成两块对称的外链板实体，保证两块链板的孔位同轴度完全符合装配要求。销轴部分采用回转类特征建模，先绘制销轴的半剖面轮廓，通过旋转特征生成销轴主体，再对销轴两端的铆接部位做细节处理，还原销轴与外链板过盈配合的装配结构关系。建模过程中对链板的受力薄弱部位做了结构强化的细节还原，对应实际生产中链板的冷冲压成型后的力学优化设计，保证模型结构与实物的力学性能表现一致。渲染阶段采用哑光金属材质模拟链板的冷轧钢材质感，调整材质的粗糙度、金属度参数还原钢材表面的细微磨砂纹理，销轴部分采用略高的反光度参数，区分销轴与链板的加工工艺差异，销轴表面为磨削加工的亮面金属质感，外链板为冲压后的哑光质感。场景搭建采用浅灰色无缝背景，搭配柔和的三点布光方案，主光从侧上方45度角照射，突出链节的立体轮廓与结构层次，补光弱化阴影区域的死黑部分，轮廓光勾勒链节的边缘线条，让整体结构的装配关系清晰可见。设计思路上完全还原标准外链节的装配逻辑，两块外链板与两根销轴通过过盈配合连接为整体，形成链条传动中用于连接内链节的外部单元，模型可直接用于传动系统的装配模拟、运动仿真，也可作为链条类产品设计、教学演示的数字化模型使用，结构细节完整，无冗余特征，参数可编辑性强，能够适配不同规格链条的改型设计需求。
