Z型模块式爬坡网带输送设备结构

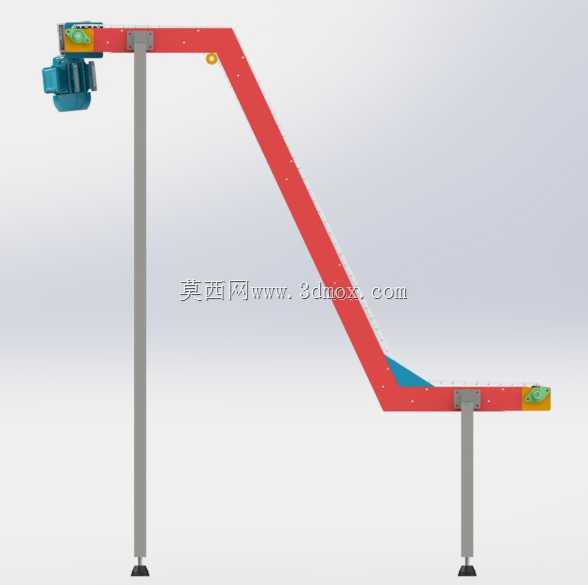

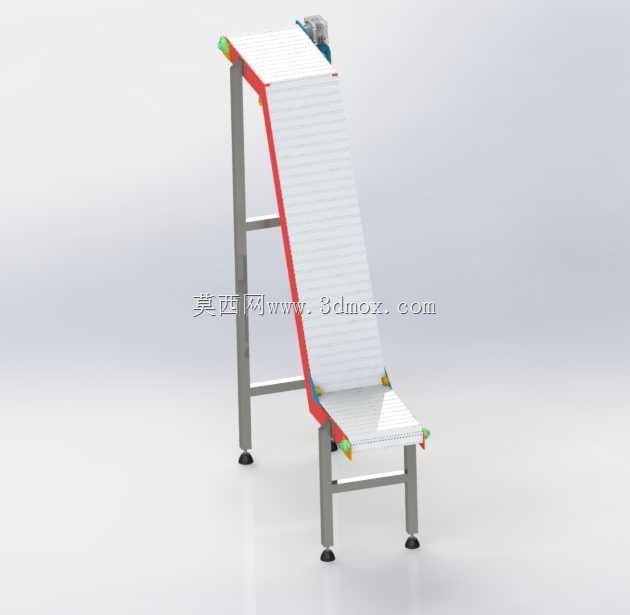

　　这款Z型模块式输送结构，主要面向生产车间内存在高低差的工位物料转运场景，常见于包装生产线后端成品向高位装箱工位的输送、食品加工线中原料从低位处理区向高位加工设备的喂料、日化产品灌装线中瓶体从贴标工位向封箱工位的跨高度转运，可直接衔接不同高度的生产设备，无需额外搭建过渡转接结构，减少物料在转运过程中的跌落、卡滞风险。设备整体采用Z型折角布局，下段水平段承接低位来料，中段倾斜段完成物料抬升，上段水平段对接高位出料工位，倾斜段角度经过适配常规散料、规整包装件的摩擦特性设计，搭配带挡边的模块式网带，可避免物料在爬坡过程中下滑，模块网带采用拼接式结构，单块模块磨损后可单独更换，无需整体更换整条输送带，大幅降低后期维护成本。

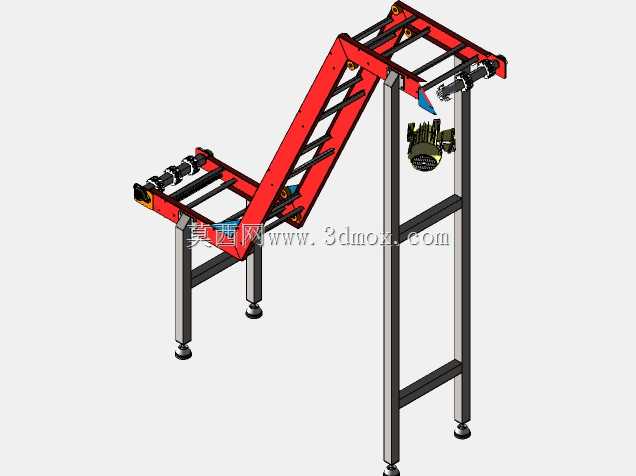

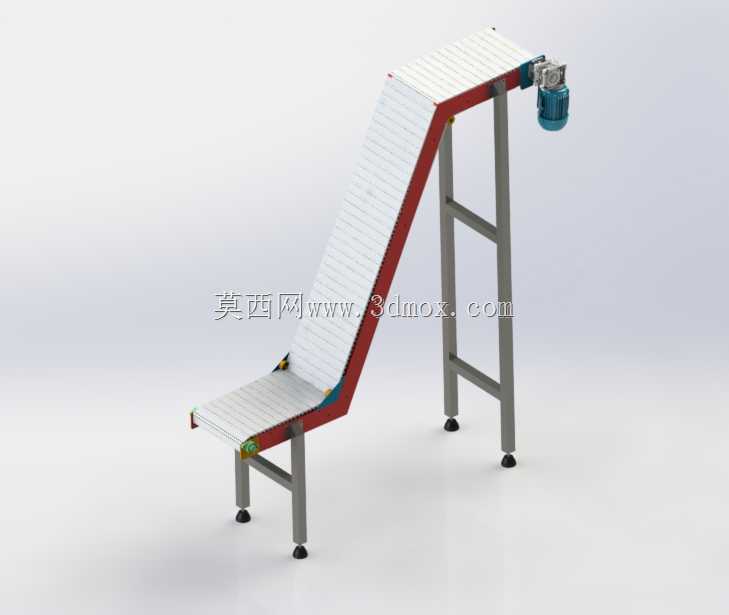

　　机架采用方管焊接成型，支腿底部配置可调脚杯，可适应车间地面不平整的安装工况，安装时可通过调节脚杯高度调整整机水平度，同时抵消不同工位之间的微小高度差，驱动单元布置在上段水平段的端部，采用电机直连减速机构的驱动形式，驱动扭矩直接作用于主动辊，减少传动环节的动力损耗，同时避免驱动单元布置在倾斜段下方带来的物料掉落卡滞、清洁不便的问题。设计过程中优先考虑了设备的安装边界，整机宽度可根据输送物料的最大外形尺寸做适配调整，下段水平段长度可根据低位来料工位的接料需求调整，倾斜段长度根据所需抬升高度匹配对应角度，上段水平段长度可根据高位出料工位的对接需求做延伸，无需改动主体机架结构即可适配不同的现场布局。网带两侧设置有挡边结构，

　　可防止物料在输送过程中从侧边滑落，折角位置的过渡辊组做了圆弧过渡处理，避免网带在折角位置出现硬弯折，延长网带的使用寿命，同时避免小尺寸物料在折角位置出现卡塞。设备运行时网带运转平稳，无明显跑偏风险，模块式网带的镂空结构可适配需要沥水、通风的物料输送场景，比如清洗后的果蔬、带冷凝水的包装件，输送过程中可直接完成沥水工序，无需额外配置沥水工位。支腿之间设置有横向连接杆件，提升整机的结构刚性，避免设备在满载运行时出现机架晃动的问题，驱动端的防护壳完全覆盖传动部件，避免生产过程中杂物卷入传动结构，同时符合车间生产的安全防护要求。
