标准机架式思科网络交换机结构设计

　　做通讯机房结构设计这些年，机架式交换机的安装适配是绕不开的基础环节，这次的思科交换机结构模型，完全按照19英寸标准机架的安装规范做的尺寸还原，刚好适配常规机柜的U位安装要求，前端面板的端口排布、指示灯位置、固定挂耳的孔位都和实际量产设备保持一致，做机房布局规划、机柜设备排布仿真的时候，直接调用这个模型就能完成干涉检查，不用再反复核对设备安装边界。这类交换机的核心用途是完成局域网内的数据帧转发，在企业办公网络、数据中心接入层、工业控制环网里都有大量应用，模型还原的时候特意把前端的RJ45电口、光口插槽的位置做了精准定位，端口之间的间距符合常规水晶头、光模块的插拔操作空间要求，不会出现模型里端口排布过密，

　　实际装配时相邻端口插拔干涉的问题。从设计思路上看，这类机架式设备的外形都是严格遵循19英寸机架的宽度标准，深度方向根据端口密度、内部电路板排布做适配，模型里把设备的壳体厚度、散热格栅的排布位置都做了还原，做机房热仿真的时候，还能参考模型的通风口位置规划机柜冷热风道。安装边界方面，设备前端的挂耳安装孔位和机柜立柱的方孔位置完全对齐，设备后侧的电源接口、接地柱位置也做了预留，做机房布线规划的时候，可以直接根据模型上的接口位置测算网线、电源线的走线长度，避免施工时出现线缆长度不足的问题。很多刚入行的结构工程师做机柜排布的时候，经常忽略设备前端的操作空间，这个模型里特意保留了前端端口外的插拔预留空间尺寸参考，

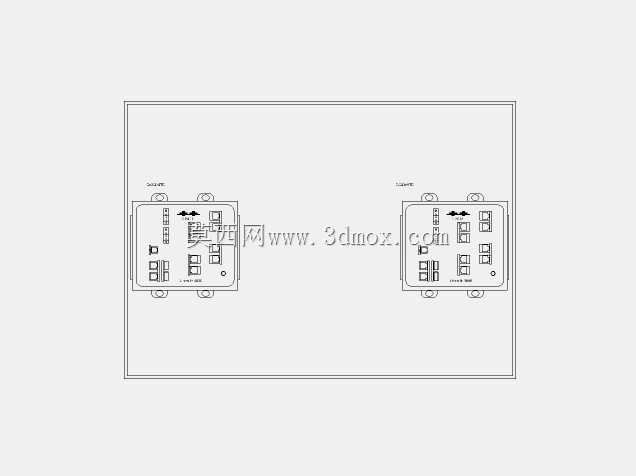

　　排布相邻设备的时候不会把操作空间占满，导致后期运维时没法插拔线缆。另外设备壳体的边角做了圆弧过渡处理，和实际设备的钣金加工工艺一致，没有尖锐的直角结构，模型的装配层级也按照实际设备的拆分逻辑做了区分，壳体、端口模块、挂耳都是独立的结构件，需要做二次改型设计的时候，可以直接对单个零件编辑，不用重新拆分整体模型。在工业控制场景里，这类交换机经常会安装在壁挂式机柜里，模型的安装孔位也适配壁挂安装的孔距要求，不管是落地机柜还是壁挂机柜的安装场景，都能直接用这个模型完成布局设计，不用再调整安装尺寸。
