自行车曲柄牙盘脚踏传动组件三维设计

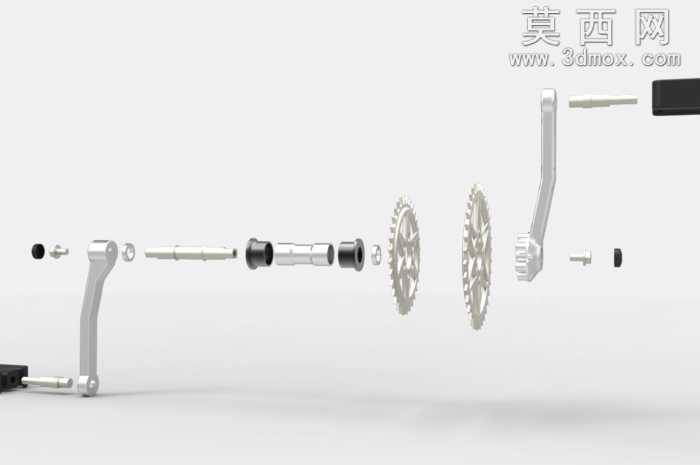

本作品为自行车传动系统核心的曲柄牙盘脚踏组件三维建模成果，建模过程中严格遵循自行车传动部件的实际尺寸比例与装配逻辑，首先通过草图绘制勾勒出左右曲柄的弯折形态、中心轴安装位以及脚踏连接端的轮廓，针对牙盘部分，精准绘制链齿的渐开线齿形，通过圆周阵列完成整盘齿形的排布，保证齿距、齿高参数符合通用自行车链条的啮合标准。材质渲染阶段，为曲柄部件赋予哑光银白金属材质，模拟铝合金锻造后的表面质感，牙盘部分添加金属拉丝纹理，还原钢制链轮的加工表面特征，脚踏部件则采用黑色哑光硬质塑料搭配金属转轴的材质组合，区分不同部件的材质属性，提升模型的真实感。结构设计上，完整还原了中轴与曲柄的花键连接结构、曲柄与脚踏的螺纹连接结构，各部件之间保留合理的装配间隙，可直观展示传动组件的运动配合关系，牙盘与曲柄的连接位做了加强筋结构设计，还原实际产品的力学强化设计，左右曲柄采用对称式弯折角度设计，保证踩踏时的力传递效率。建模过程中对各部件的倒角、圆角细节做了精细化处理，避免尖锐棱角，还原实际量产部件的工艺特征，渲染时采用柔和的均匀布光，突出金属部件的光影层次与塑料部件的哑光质感，整体模型完整呈现了自行车曲柄传动组件的外观形态与装配结构，可用于自行车结构教学、产品设计参考以及相关机械原理演示场景，清晰展现了人力踩踏动力传递至链条的核心结构逻辑。
