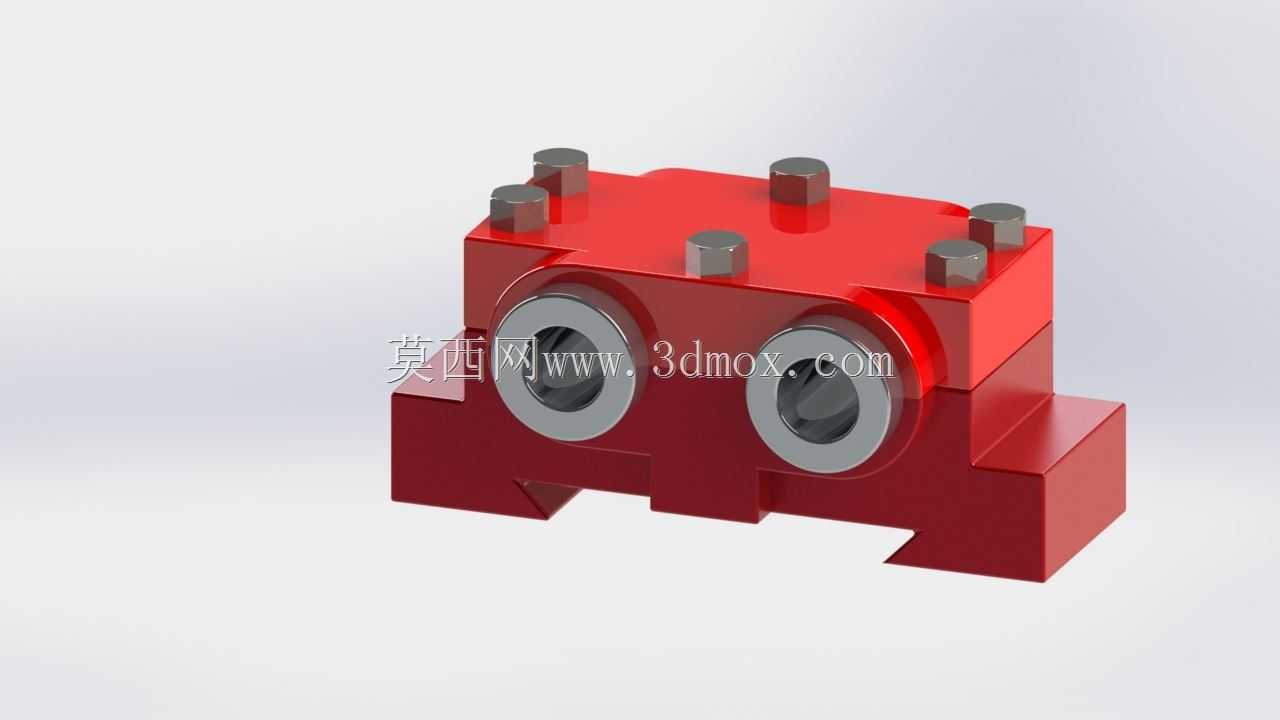

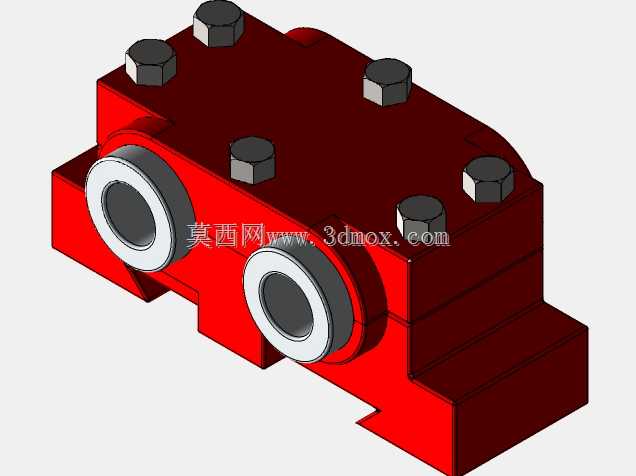

双列集成式轴承安装支撑座结构

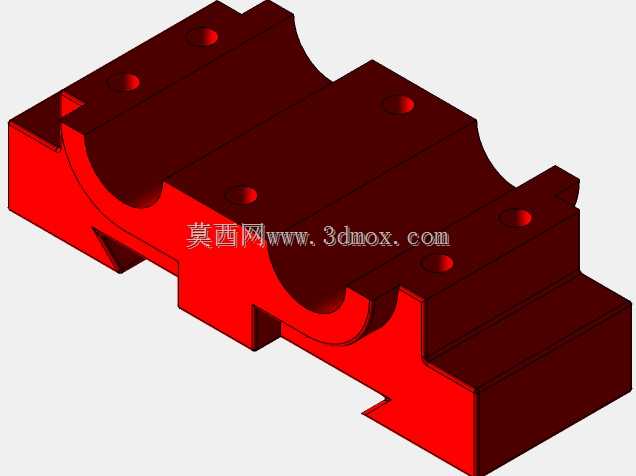

　　这款双轴承支撑结构，主要面向需要双轴平行支撑的精密传动场景，常见于仪器仪表内部的传动链路、小型检测设备的转轴定位单元、轻载自动化模组的从动轴支撑部位，区别于单轴承座的单点支撑设计，它能在紧凑的安装空间内同时完成两根平行轴的径向定位，大幅缩减零散轴承座占用的装配空间，减少安装面的加工点位数量。从结构设计来看，主体基座采用下窄上宽的阶梯式构型，底部设置有对称的燕尾型安装导向槽，能够直接嵌装在配套的导轨安装基准面上，不需要额外设计定位挡边，装配时可沿导向槽滑入预设位置，再通过侧面的紧定螺钉完成位置锁定，安装边界的宽度控制在适配小型仪器内部安装腔的尺寸范围，不会与周边的线路板、传感元件产生空间干涉。

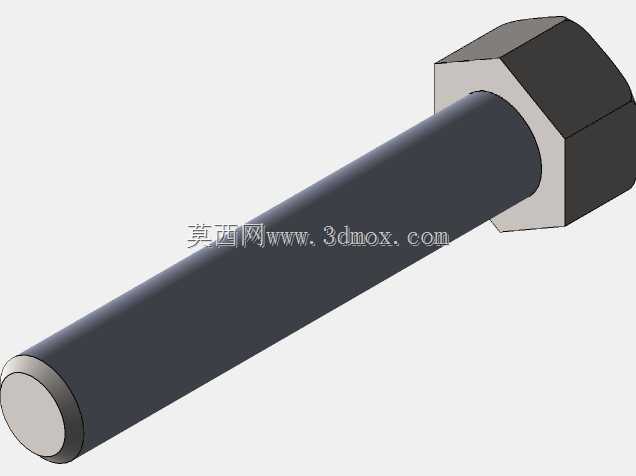

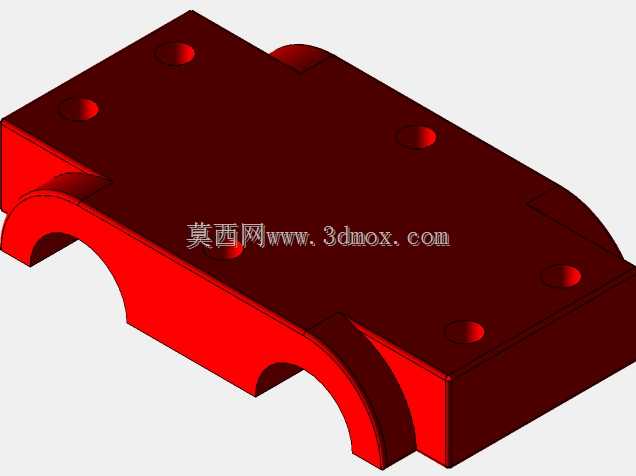

　　上部的轴承安装腔采用同轴度一体加工的设计思路，两个轴承孔的平行度公差控制在轻载传动场景的精度要求范围内，避免两根轴运转时出现别劲、卡滞的问题，每个轴承孔的端面都预留了轴承外圈的定位台阶，装配时轴承可以直接抵靠台阶完成轴向定位，不需要额外加装轴用挡圈或者端盖来限制轴承外圈的窜动。顶部均匀布置的六颗内六角紧固螺钉，主要用于锁紧上部的轴承压盖，压盖与基座接合面的加工精度能够保证轴承外圈被均匀压紧，不会出现单侧压偏导致的轴承运转阻力增大问题，压盖的压紧力可以通过螺钉的拧紧力矩精准控制，既能够防止轴承外圈在孔内出现转动打滑，又不会因为压紧力过大导致轴承外圈变形，影响内部滚动体的正常运转。在实际选型应用中，

　　这类双轴承集成座更适合两根轴中心距固定、传动负载不大的场景，比如小型编码器的传动支撑、检测设备的同步带轮轴座、精密计量仪器的转轴定位，它的一体式结构能够避免两个独立轴承座装配时产生的中心距误差，提升整套传动机构的运行稳定性，同时减少装配环节的调整工作量，不需要反复校准两个轴承座的同轴度和平行度，装配效率相比分体式结构有明显提升。基座的下部导向结构同时承担了安装定位和承载的作用，导向槽的角度经过优化，既能保证滑动装配时的顺畅度，又能在设备运行时承受轴系传递过来的径向载荷，不会出现基座移位的问题，整体结构没有多余的冗余设计，所有的构型都服务于轴系支撑、安装定位、装配便捷性这几个核心功能，没有为了外观增加不必要的曲面或者装饰结构，完全符合工业零部件的功能优先设计原则。
