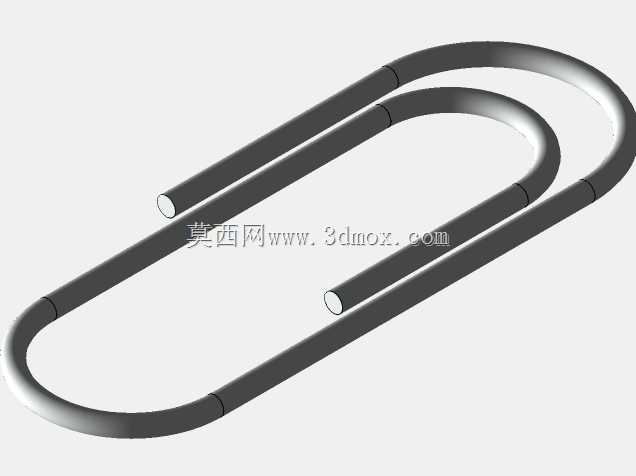

日常办公用回形针三维结构数模

　　日常办公场景里，回形针是最容易被忽略却又不可或缺的小五金件，别看结构简单，其弯折弧度、线材直径的设计都直接影响使用体验。做这个数模的时候，最先考虑的是实际夹持场景的需求：日常整理A4打印纸时，常规夹持厚度在20张以内，这就要求回形针的两个直臂段要有合适的张开弹力，既不能太硬导致掰动费力、夹纸时硌坏纸面，也不能太软导致夹持后松脱、纸张散落。建模时先确定了线材的基准直径，参考市面常规回形针的通用规格，选用直径0.8mm的金属线材作为建模基准，这个直径的线材弯折后回弹性能适中，不会因为反复开合出现塑性变形。外形走线上没有做多余的装饰性结构，完全遵循实用优先的原则：外侧大圆弧的过渡半径控制在8mm左右，

　　这个尺寸刚好能让手指捏持的时候有足够的接触面积，递取、开合的时候不会因为圆弧过小硌手；内侧的两个小圆弧过渡做了等距偏移，保证两个直臂段在自然状态下是平行贴合的，夹纸时能均匀施加压力，不会出现局部压力过大压出折痕的问题。很多人觉得回形针结构简单不需要特意建模，但在做办公文具配套的收纳结构、自动化文具分装设备的定位工装时，精准的回形针数模是必不可少的——比如做桌面收纳盒的回形针收纳槽时，需要参考回形针的最大外轮廓尺寸确定槽格的长宽边界，避免槽格过小卡滞、过大导致回形针杂乱堆叠；做自动化分页装钉设备的送料轨道时，也要依据回形针的外形轮廓设计轨道的导向斜面，保证送料时回形针能以统一姿态进入出料位，不会出现卡料、错位的问题。

　　建模过程中特意做了等壁厚的扫掠特征，完全模拟真实金属线材弯折的成型工艺，没有出现结构断面、壁厚不均的问题，所有弯折处都做了和真实冷弯工艺一致的圆角过渡，没有尖锐的直角棱边，和实物的成型效果完全匹配。实际使用中回形针除了夹持纸张，偶尔也会被用来临时梳理线路、捅取设备复位孔，这就要求线材的刚性有足够冗余，建模时的结构强度校核也参考了常规碳素弹簧钢的材料参数，保证结构形态能匹配材料的力学性能，不会出现结构设计和实际加工性能脱节的问题。整个数模的外形尺寸控制在长30mm、宽8mm的范围内，和市面主流回形针的实际尺寸完全一致，不管是做文具产品的结构展示，还是做相关工装设备的干涉校验，都能直接调用，不需要额外调整尺寸比例。
