多规格带轮传动安装板结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:579904
  • 多规格带轮传动安装板结构设计
  • 多规格带轮传动安装板结构设计
  • 多规格带轮传动安装板结构设计
  • 多规格带轮传动安装板结构设计
  • 多规格带轮传动安装板结构设计
  • 多规格带轮传动安装板结构设计

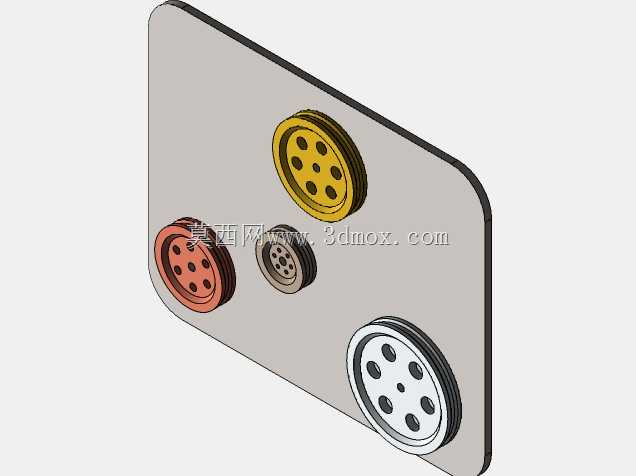

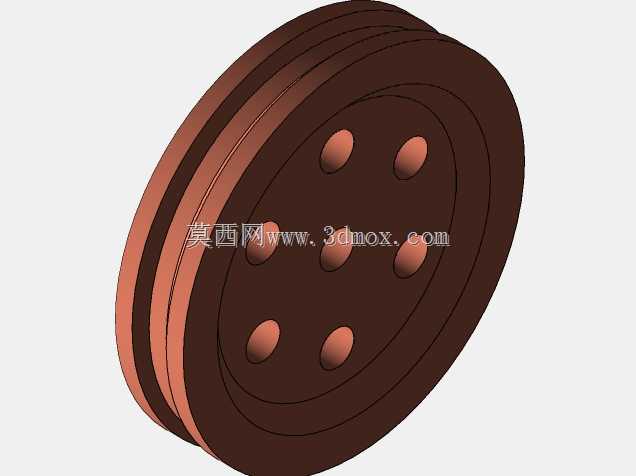

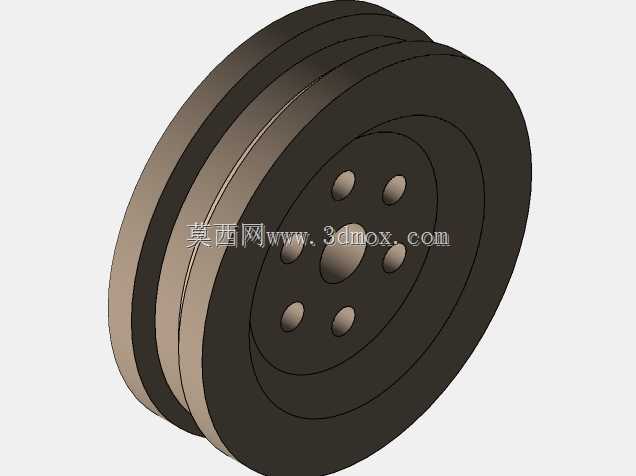

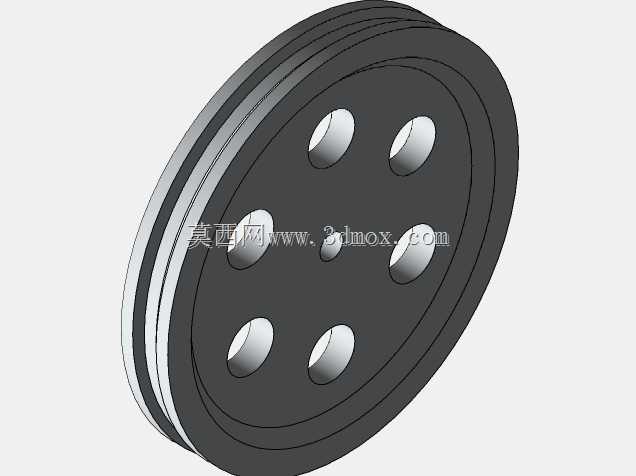

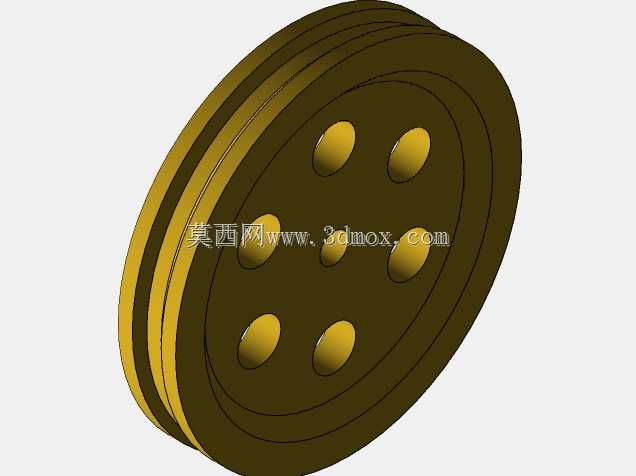

  这套带轮安装组件的设计,首先要匹配不同传动比需求的设备布局,在轻工输送、小型自动化传动工位里,经常需要在同一块安装基板上布置不同直径的带轮,来实现多路径动力分流或者不同转速的输出,比如小型物料分拣线的动力分路、实验台传动演示装置、小型加工设备的进给传动端,都能用到这类布局结构。设计时最先考虑的是安装板的刚性,基板边缘做了圆角处理,既避免安装调试时的锐边磕碰,也能减少板材应力集中,四个带轮分别采用不同的节圆直径,对应不同的传动比匹配需求,每个带轮的轮槽尺寸都适配对应规格的三角带或者平皮带,轮体上的镂空孔不是单纯为了减重,更重要的是在高速转动时减少风阻,同时方便装配时的夹持对位,带轮中心的安装孔位都预留了标准轴径的配合公差,

  能直接和常用的光轴、转轴配合,不需要额外做轴套适配。安装边界上,基板的尺寸要保证四个带轮安装后,皮带运转时不会和板边产生干涉,每个带轮的中心距都经过计算,保证皮带的包角满足传动要求,不会出现打滑丢转的情况,不同颜色的带轮区分是为了装配时快速识别对应传动路径,避免现场装错皮带走向。实际应用里,这类组件不需要额外做复杂的张紧结构调整,只要在安装时按照预设的中心距固定带轮座,就能保证皮带的张紧力在合理区间,轮体的端面都做了同轴度校验,转动时的端面跳动控制在传动允许的范围内,不会出现皮带跑偏的问题。设计过程中没有采用一体化的带轮座结构,而是把每个带轮的安装位都做了独立的定位基准,后期如果需要更换不同直径的带轮调整传动比,只需要对应更换轮体,

  不需要重新加工整块安装板,维护替换的成本更低,基板上的安装孔位都做了沉头处理,固定螺丝不会突出板面,避免和运转的皮带产生剐蹭,整体结构紧凑,能直接嵌入到小型设备的机架内部,不需要占用额外的安装空间,对于传动路径复杂、需要多转速输出的小型设备来说,这类布局能大幅简化整体传动结构的设计难度,减少多余的传动连接件,降低设备运行时的传动损耗和故障点。
