双V形定位夹紧挡块工装结构

　　在轴类零件加工、检测工序的装夹环节，双V形挡块是应用频次极高的定位夹紧元件，常见于普通铣床、磨床、三坐标检测台的工位配套，也可集成在自动化装配线的工件定位工位，解决圆柱类、圆管类工件径向定位与夹紧的需求，避免加工或检测过程中工件出现周向转动、轴向窜动的问题。

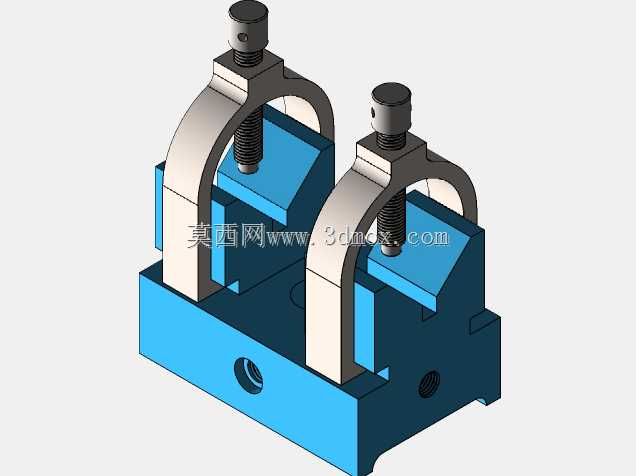

　　这套双V形挡块采用对称式双工位布局，底座为一体式铸造结构，两个V形定位块分别对应一组拱形压架与螺旋压紧组件，可同时装夹两根同规格轴类工件，也可通过调整V形块间距适配不同长度的单根长轴装夹需求。V形定位面采用90度夹角设计，是机械装夹中适配直径范围最广的V形角度，对不同直径的圆柱工件都能实现稳定的四点接触定位，定位重复精度可控制在0.02mm以内，满足半精加工、常规检测工序的精度要求。

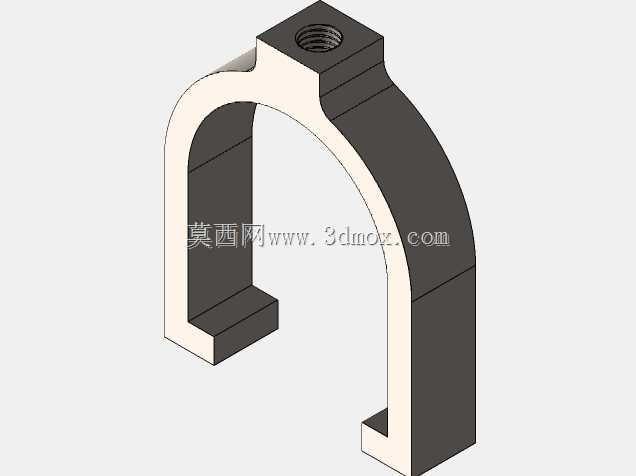

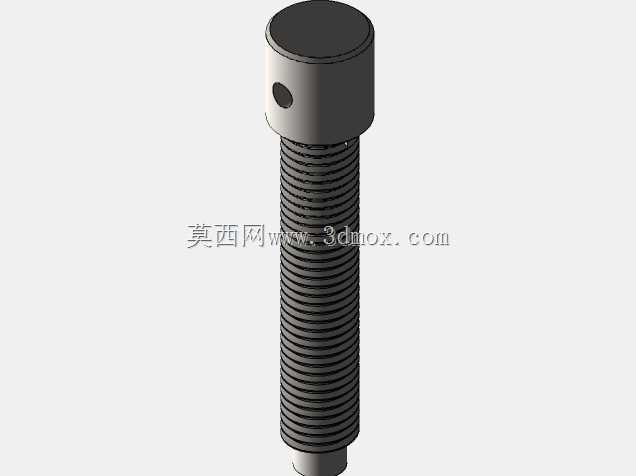

　　压紧组件采用梯形螺纹传动的螺旋压紧结构，螺杆顶端设置滚花调节头，无需额外工具即可手动完成预紧，也可通过扳手施加更大夹紧力适配大切削量加工场景；拱形压架的跨距经过核算，可覆盖对应V形块适配的最大直径工件，压架与底座采用嵌入式连接，无需额外紧固件即可承受夹紧过程的反作用力，底座侧面设置的螺纹孔用于将整套挡块固定在机床工作台或检测平台上，安装孔位采用标准T型槽适配间距，可直接配合机床常用的T型螺栓完成固定，无需额外加工转接板。

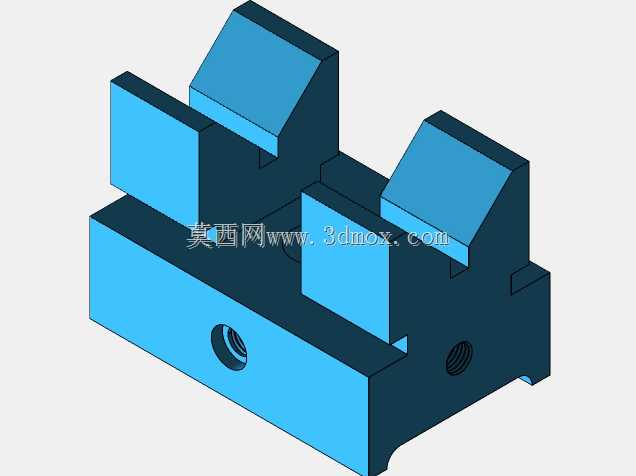

　　设计过程中优先考虑了装夹操作的便捷性，两个压紧组件独立动作，可分别对两个工位的工件进行单独装拆，不会出现单工位操作干扰另一工位装夹状态的问题；V形块与底座采用分体式装配结构，当V形定位面出现磨损后，可单独更换V形块，无需更换整套工装，大幅降低长期使用的维护成本。底座底部设置定位键槽，可配合标准定位键实现与机床工作台的快速定位，安装时无需反复打表找正即可保证V形定位面与机床进给方向的平行度，缩短工装换装的准备时间。

　　整套结构的外形尺寸适配中小型机床的工作台安装边界，整体高度控制在常规机床刀具的行程范围内，不会出现装夹后刀具无法到达加工位置的问题；所有受力部件均经过刚性校核，在满负荷夹紧状态下拱形压架的变形量小于0.01mm，不会因夹紧力导致工件定位偏移，适配钢件、铝件、工程塑料等不同材质轴类零件的装夹需求，在小批量多品种的轴类加工场景中，这套双V形挡块的适配性远高于专用定制夹具，可大幅减少工装换装的时间成本。
