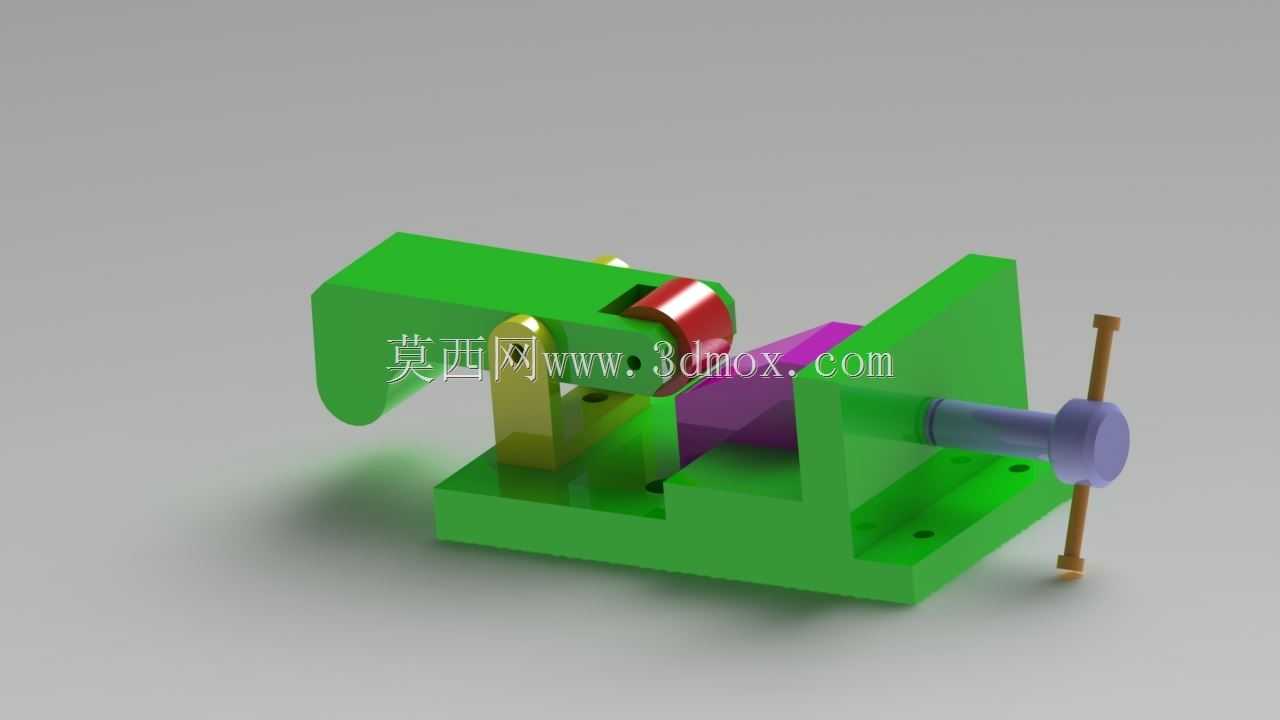

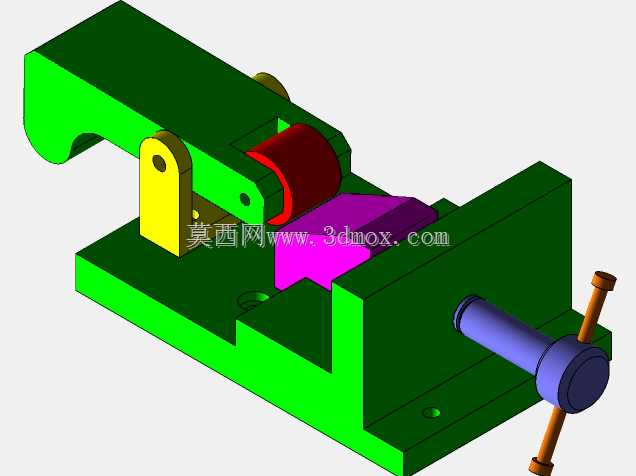

螺杆驱动侧压式手动快速夹紧工装结构

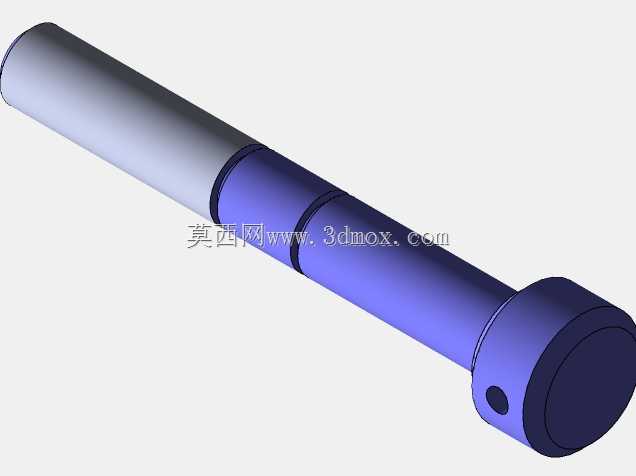

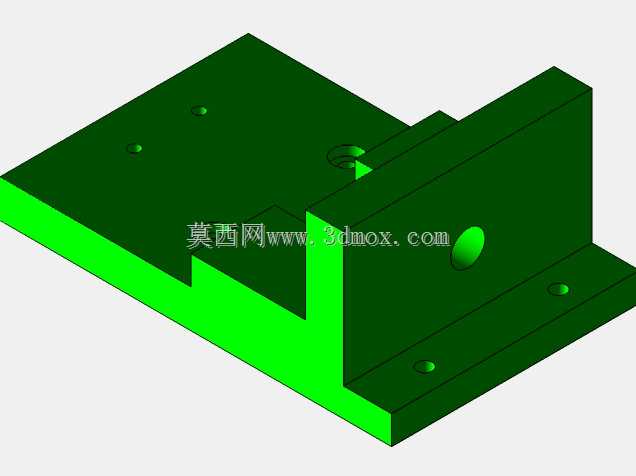

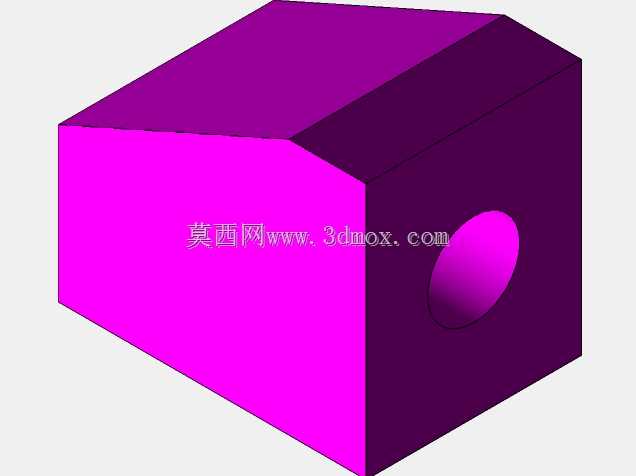

　　这款手动夹紧结构在小批量零件加工、工位临时装夹、传感器装配调试场景中应用十分广泛，区别于气动、液压夹紧需要配套动力源的限制，纯手动驱动的形式无需外接管线，可灵活布置在装配台、检验工位、小型机台的辅助装夹位置，适配多品种小批量的柔性生产需求。从结构功能来看，整套装置采用卧式侧压布局，底座为一体式L型支撑结构，底部预留两个沉头安装孔，可通过内六角螺栓直接固定在工作台面或专用工装基板上，安装边界规整，底座总长度控制在120mm区间，宽度70mm，整体高度不超过80mm，不会占用过多工位操作空间，适配多数小型零件的装夹行程需求。驱动端采用T型螺纹螺杆传动，螺杆端部配置防滑摇柄，操作人员单手即可转动摇柄完成夹紧与松开动作，

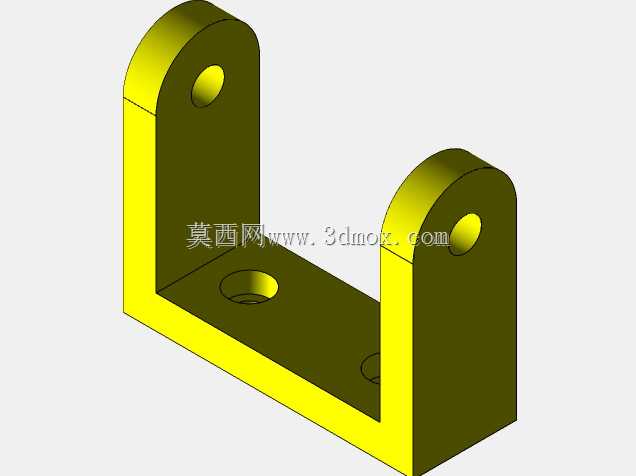

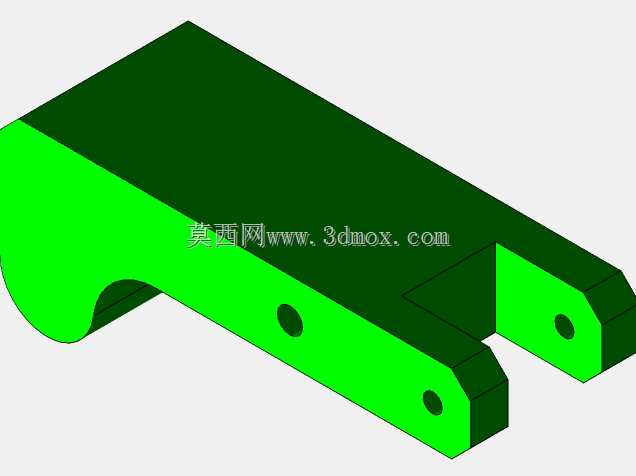

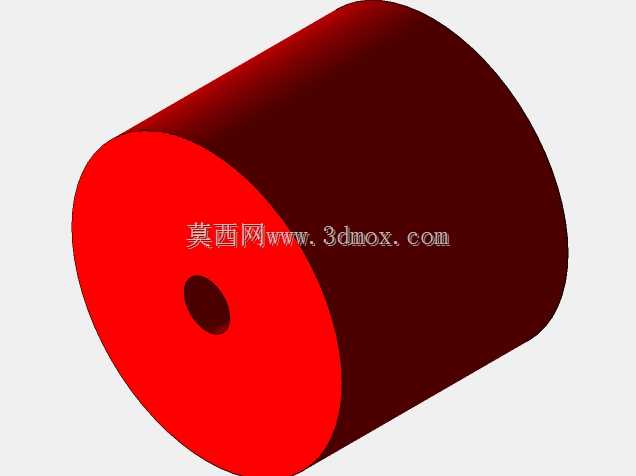

　　螺杆前端设置紫铜材质压头，避免夹紧过程中划伤工件表面，同时增大接触摩擦力防止装夹移位；夹紧臂采用杠杆式联动结构，配合复位弹簧实现松开状态下的自动抬升，取放工件时无需手动拨开压臂，操作效率比普通螺旋平口钳提升近40%。设计过程中重点考量了装夹行程与夹紧力的平衡，螺杆有效行程设置为35mm，可适配厚度在10mm到40mm区间的块状、板状零件，T型螺纹的自锁特性可保证夹紧过程中不会因设备振动、工件受力出现松脱问题，夹紧力稳定维持在800N到1200N区间，完全满足零件打磨、传感器标定、小型组件压装等工序的装夹力度需求。结构上所有运动副均预留0.1mm到0.15mm的配合间隙，长期使用不会出现卡滞问题，支撑座与夹紧臂的接触位置设置耐磨衬套，

　　减少反复动作带来的磨损，整套结构无易损易耗件，日常仅需定期在螺纹副和铰接位置涂抹少量润滑脂即可维持顺畅运行。在传感器装配场景中，该结构可快速固定传感器壳体，配合扭力批完成接线端子、敏感元件的装配作业，不会因夹紧力过大导致壳体变形损坏内部元件；在小型零件铣削、钻孔工序中，也可作为临时工装固定异形工件，替代定制专用夹具降低生产准备成本，整体结构紧凑，操作逻辑符合一线操作人员的使用习惯，无需额外培训即可快速上手使用。
