剪叉式手动液压升降作业台车结构

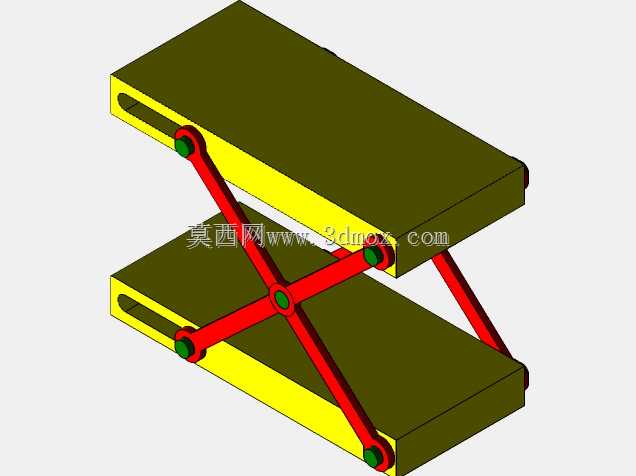

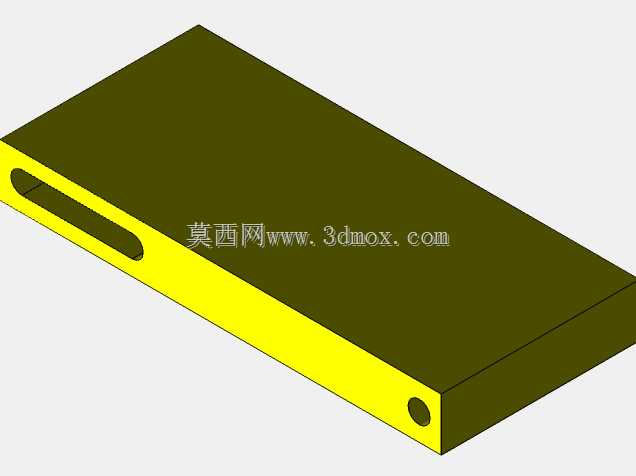

　　这款手动液压升降台车的三维结构，核心采用双组剪叉铰接支撑构型，上下两层承载平台均采用金属板折弯成型工艺制作，平台边缘预留的长槽结构，可配合绑带实现转运物料的快速固定，避免举升过程中物料滑落。日常应用场景覆盖车间内工位间重型物料周转、仓储区域低层货架的货物存取、机加工工位工件的高度适配调整，也可作为小型设备安装检修时的临时承重作业面，无需外接动力源的特性，让它在无供电的临时作业区域也能正常使用。

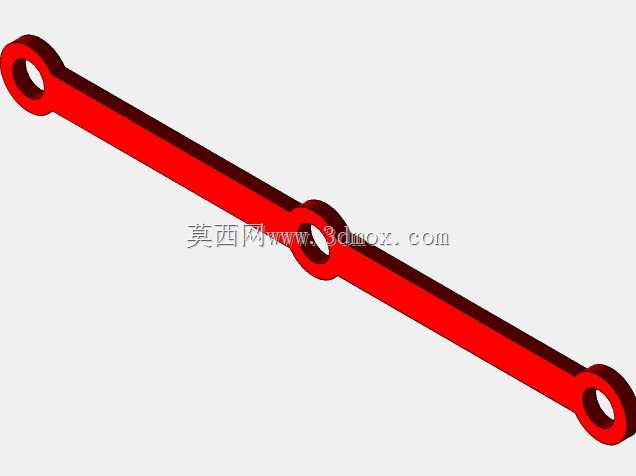

　　设计阶段优先考虑了手动操作的力传递效率，剪叉臂采用等长对称布置，中间铰接点的位置经过受力校核，确保升降过程中上下平台始终保持水平，不会出现偏载倾斜的问题；铰接位置采用带衬套的销轴连接，既降低了反复升降过程中的磨损量，也能减少操作时的晃动间隙，提升举升过程的稳定性。手动液压驱动单元布置在剪叉结构的侧端，操作力通过杠杆原理放大，单人即可轻松完成平台的举升动作，泄压阀的位置设置在操作手柄附近，下降速度可通过泄压开度灵活控制，避免重物快速下坠带来的安全隐患。

　　从安装边界来看，该台车最低位时整体高度较低，可直接推入常规工作台、设备机架的下方空间，收拢状态下占用的存放面积极小，适合车间狭窄通道内的通行与存放；最高举升高度适配多数人工站立作业的舒适操作区间，避免操作人员长期弯腰取放重物造成的职业损伤。平台表面采用平整的金属板面设计，没有突出的连接结构，不会刮蹭转运的工件表面，也方便日常清理作业残留的切屑、油污。剪叉臂与上下平台的连接端采用滑动副配合铰接的结构，升降过程中连接端沿平台预留的滑槽平稳移动，不会出现卡滞问题，整体结构没有复杂的电控元件，后期维护仅需定期给铰接销轴加注润滑脂、检查液压单元的密封件即可，维护成本极低，非常适合中小批量生产的车间作为常规物料转运、高度适配的辅助作业设备使用。
