直角排布管道用卡箍式管支架结构

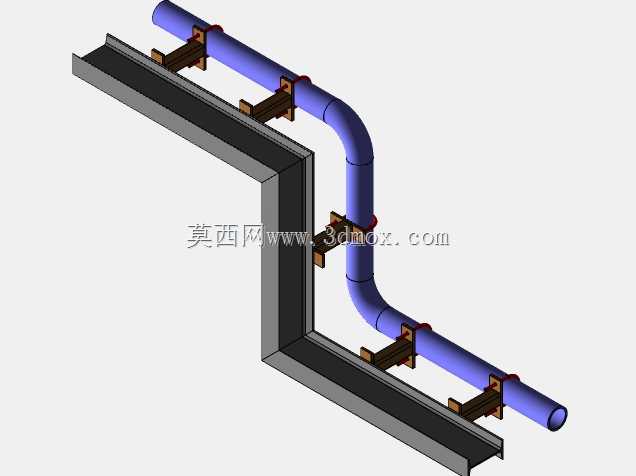

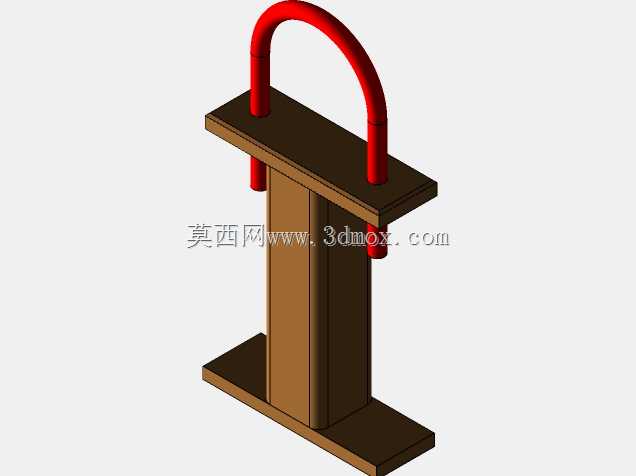

　　在化工流体输送、车间压缩空气管网、建筑给排水、暖通空调管路布设场景中，管支架是承担管道荷载、约束管线位移、控制管路振动的核心辅件，本次呈现的支架结构适配直角转弯排布的多管路布设需求，可直接卡装在C型或H型安装型钢上，无需现场焊接作业，适配工程现场快装的施工要求。从功能特性来看，该支架采用分体式卡箍结构，每个卡箍单元通过T型螺栓与安装型钢的槽道配合，可沿型钢长度方向灵活调整固定位置，适配不同管间距的布设要求；卡箍内侧预留有橡胶衬垫安装位，实际使用时加装橡胶衬垫可避免金属卡箍与管道外壁直接接触，既可以减少管路运行时的振动传递，也能防止不同金属接触产生的电化学腐蚀，延长管路整体使用寿命。设计过程中，首先根据常见工业金属管道、

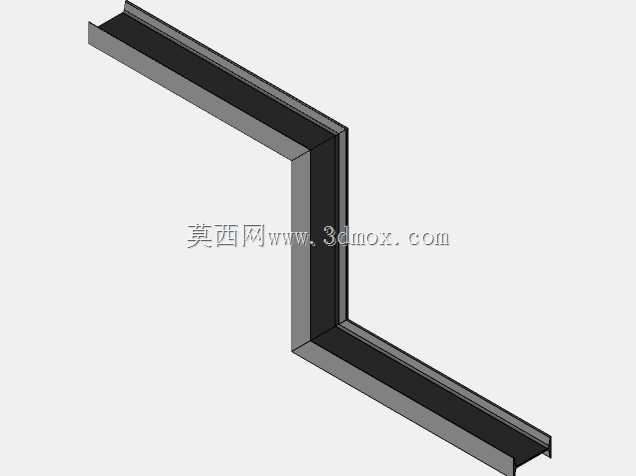

　　PVC管道的外径公差范围确定卡箍的圆弧内径，预留1-2mm的衬垫安装余量，保证卡箍抱紧后不会出现管道滑脱或过紧压损管壁的问题；支架的悬臂长度经过荷载校核，可承担对应管径管道满流状态下的垂直荷载，同时兼顾水平方向的热位移余量，避免管道热胀冷缩时产生的应力集中在支架连接位置。安装边界方面，该支架适配的安装型钢翼缘宽度符合常规成品支吊架的通用规格，现场安装时无需对型钢做二次裁切或打孔，仅需将T型螺栓卡入型钢槽道旋转90度即可完成预固定，调整好管道位置后拧紧螺母即可完成单处支架的安装；相邻支架的布设间距可根据管道材质、输送介质密度、管路运行压力调整，该支架的结构强度可满足常规低压流体输送管路的支撑要求，

　　直角转弯处的支架排布可同时覆盖水平段与垂直段的管路支撑，减少转弯处的管路变形风险。从结构细节来看，卡箍的连接耳片采用折弯成型工艺，螺栓孔位同轴度公差控制在合理范围，避免安装时出现螺栓别劲的问题；悬臂与卡箍的连接位置采用加强筋结构，在不增加整体材料厚度的前提下提升悬臂的抗弯折能力，降低长期荷载下的结构蠕变风险。实际工程应用中，这类支架可广泛用于车间压缩空气管路的沿墙布设、化工车间工艺管道的架高安装、建筑消防管道的固定支撑，相比传统焊接式支架，可大幅缩短现场施工周期，也便于后期管路改造时的支架位置调整，减少现场动火作业带来的安全隐患。
