仿生弹跳高跷运动器械结构设计

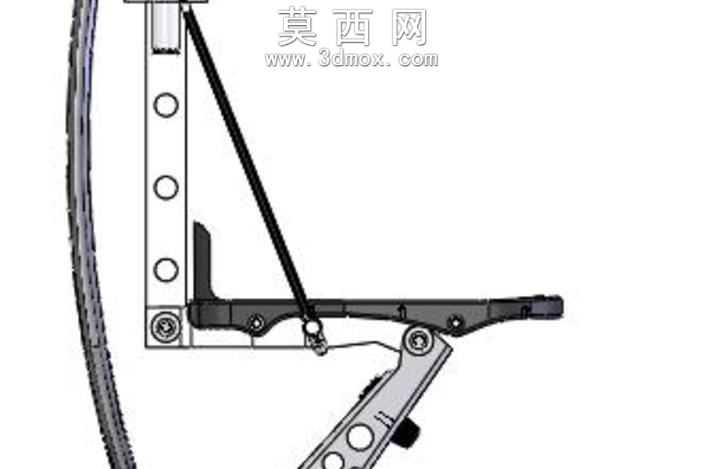

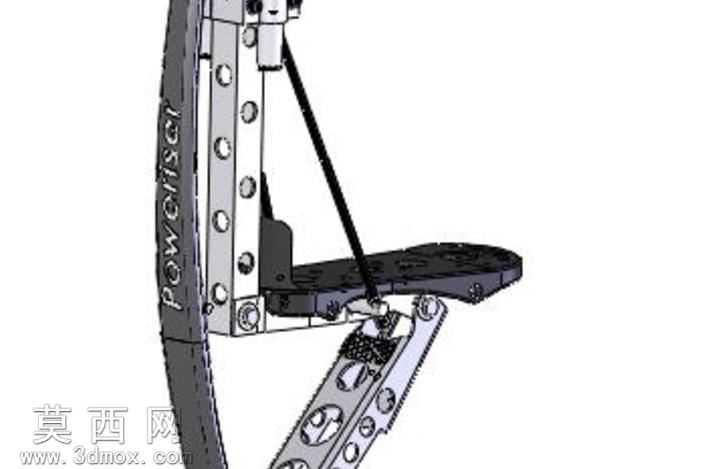

本作品为仿生弹跳高跷的三维结构设计，整体采用模块化建模思路完成全参数化构建，在三维建模阶段优先对核心承载结构进行参数化定义，将竖向支撑立柱、脚踏承载平台、弹性储能组件、绑定固定结构分别作为独立子装配体进行搭建，方便后续对各部件的尺寸迭代与结构优化。建模过程中对支撑立柱采用多安装孔阵列设计，预留不同身高使用者的调节安装位，孔位间距经过人体工学测算匹配不同腿长的适配需求，立柱表面做了防滑纹理的细节建模，还原实际产品的握持与绑定防滑需求。脚踏平台采用一体化曲面建模，贴合人体足底的自然弧度，平台表面做了防滑凸点的结构细节，边缘做圆角过渡处理避免应力集中，同时预留绑带安装的卡扣位结构。弹性储能组件部分采用仿生腿型的曲线结构设计，模拟生物腿部的肌腱储能逻辑，建模时对弹性片的安装铰接位做了公差配合的细节定义，保证铰接转动的顺畅性同时控制装配间隙，弹性片与支撑立柱的连接部位做了加强筋结构建模，提升整体结构的抗冲击性能。绑定结构部分分别设置了小腿绑定位与足部绑定位，绑定卡扣采用可调节的结构设计，建模时还原了卡扣的锁止与调节结构细节。材质渲染阶段，支撑立柱采用哑光金属材质，调整金属粗糙度参数模拟铝合金阳极氧化的质感，弹性储能片采用高韧性复合材质，调整材质的反光度与半透明参数模拟碳纤维复合材料的视觉效果，脚踏平台采用防滑橡胶材质，添加细微的凹凸纹理贴图提升材质真实感，绑带部分采用耐磨尼龙织带材质，调整织物纹理参数还原织物质感。整体装配完成后进行了运动干涉检查，模拟弹跳过程中各部件的运动行程，确认铰接转动过程中无结构干涉，各连接部位的受力路径经过结构合理性验证，既保证弹跳过程中的储能释放效率，也兼顾整体结构的使用安全性，整体设计兼顾运动性能与结构可靠性，可作为弹跳类运动装备的结构设计参考。
