带外置天线的无线USB适配器结构设计

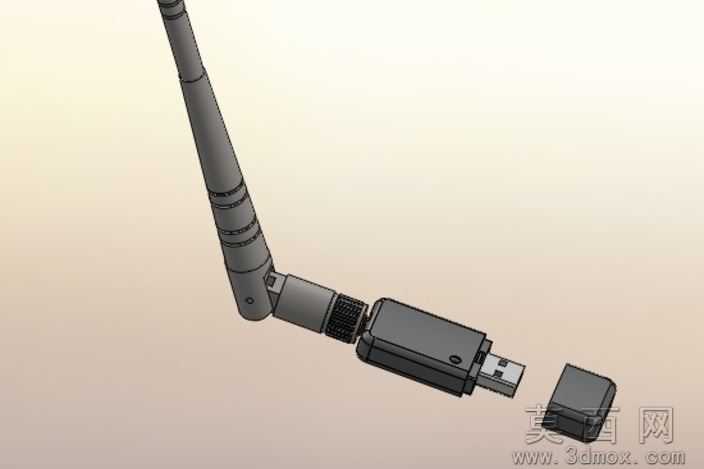

本作品为带外置可弯折天线的无线USB适配器三维建模设计，整体采用模块化拆分思路完成结构搭建，在三维建模过程中严格遵循消费类数码产品的尺寸规范，将整体结构划分为USB公头端、主体电路仓、铰接转轴、外置天线四个独立模块逐一构建。建模阶段首先完成USB标准公头的参数化绘制，严格匹配通用USB接口的插拔尺寸公差，金属接触片部分做了细微的倒角处理还原真实工艺细节，接口外侧的塑料限位台阶也按照实际量产产品的结构做了卡扣预留设计。主体电路仓部分采用圆角长方体的基础形态，表面做了细微的磨砂质感材质区分，仓体上下盖的合模线位置做了0.1mm的细微凸起处理，还原注塑产品的真实合模特征，侧面预留了与转轴模块连接的卡位结构，保证装配逻辑的合理性。铰接转轴模块是本设计的结构亮点，建模时做了可活动的铰接结构模拟，能够实现天线与主体之间90度到180度的角度调整，转轴表面的防滑滚花纹理采用阵列特征完成绘制，既还原了实物的阻尼调节手感，也在视觉上提升了结构的精致度。外置天线部分采用多段阶梯式圆柱结构，每段天线外壳之间的衔接槽做了等距环形凹槽设计，天线顶端做了圆弧收边处理，避免尖锐棱角带来的违和感。渲染阶段采用柔和的漫反射光源，主体塑料部分区分了亮面USB端盖和磨砂主体仓的材质差异，金属接口部分调整了金属反射粗糙度参数，还原镀锌接口的哑光金属质感，天线部分采用半哑光的工程塑料材质，整体光影过渡自然，清晰展现了各部件的装配关系和结构细节。设计过程中充分考虑了产品的实际使用场景，可弯折天线的结构能够根据使用需求调整信号接收角度，USB端的保护帽采用插拔式结构，建模时也预留了对应的卡扣间隙，保证虚拟装配时的干涉检查全部通过，整体模型结构完整，细节还原度高，能够直接用于产品结构验证、外观展示以及3D打印手板制作的参考依据。
