五缸星形航空活塞发动机结构设计

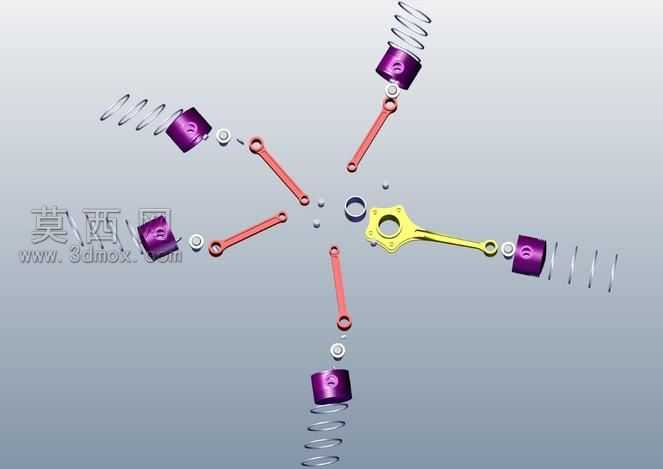

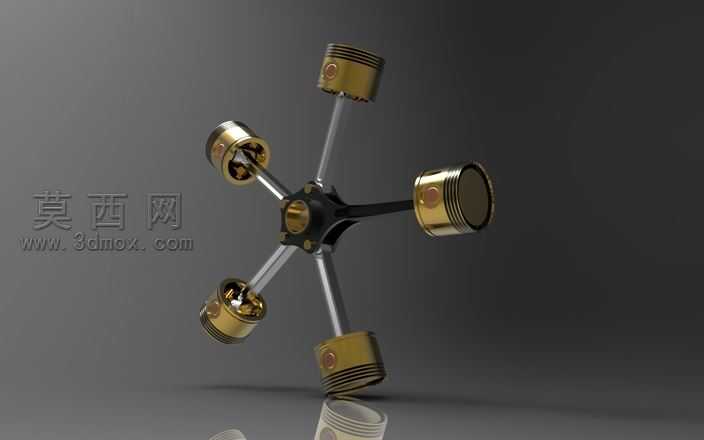

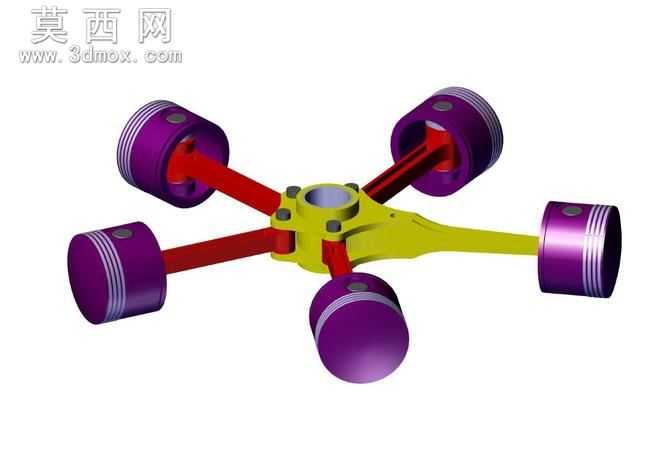

本作品为五缸星形排列的活塞式发动机三维建模成果，建模过程中严格遵循星形发动机的经典布局逻辑，以中心曲轴基座为核心，将五个气缸组件沿圆周方向均匀呈放射状排布，相邻气缸间夹角保持72度，完全匹配星形发动机的动力输出特性。建模阶段首先完成中心主轴座的参数化构建，对主轴安装孔、连杆铰接位、定位销孔等关键配合部位做了精确的尺寸约束，保证各部件装配后无干涉错位。随后依次完成连杆、活塞、缸套、缸盖等部件的独立建模，每个活塞组件都设置了与中心曲柄的铰接配合关系，可直观呈现活塞往复运动带动曲轴旋转的动力传递路径。材质渲染环节针对不同部件做了区分设置，缸体外侧散热结构采用亮红色金属烤漆材质，还原航空发动机缸头的典型外观特征，连杆与中心基座采用银灰色高强度合金钢材质，表面添加细微的机加工纹理提升真实感，铰接部位的紧固螺丝、定位销等小零件也做了细节刻画，边缘添加倒角处理避免模型出现生硬棱角。结构设计上充分考虑星形发动机的紧凑性优势，五个缸体共用同一根曲轴输出动力，大幅缩减了动力单元的整体体积与重量，建模时对各缸的配气避让空间、连杆运动行程做了动态仿真校验，确保曲轴转动时各连杆不会发生碰撞，活塞在缸套内的往复行程完全符合设计参数。整体模型装配关系清晰，各部件可单独拆分查看内部结构，既能够作为动力机械结构教学的演示载体，也可为小型航空动力装置的设计优化提供参考依据，完整还原了星形发动机高功率密度、运行平稳的结构特点。
