CNC设备用模块化拼接电缆链结构设计

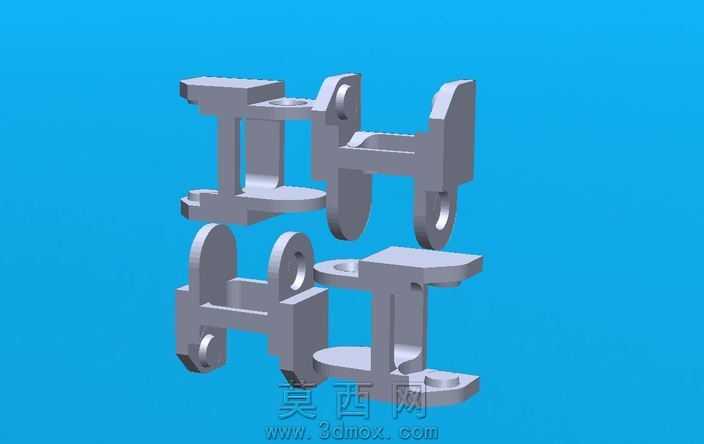

本电缆链模型采用三维参数化建模方式完成整体结构设计，建模过程中优先考量CNC设备内部线缆的防护需求与往复运动的适配性，将单节链节设计为对称可拼接的标准化结构，每节链节设置有相互匹配的铰接轴与轴孔结构，无需额外连接件即可完成多节链节的串联拼接，可根据设备内部线缆的布设长度灵活调整拼接节数，适配不同行程的设备运动需求。模型渲染阶段采用哑光金属质感材质，还原工程塑料或轻质合金材质链节的真实视觉效果，背景选用高饱和度纯色背景突出链节的结构细节，通过四组链节的错位排布展示，清晰呈现链节之间的铰接配合关系与拼接后的形态特征。结构设计上，每节链节设置有开放式的线缆容纳槽，可同时容纳多组动力线缆、信号线缆与气路管线，槽体边缘做圆弧过渡处理，避免线缆往复运动过程中被结构棱角磨损，铰接位置预留有合理的转动间隙，既保证链节弯折过程中无卡滞，又能限制弯折半径在安全范围内，防止线缆过度弯折出现线芯断裂的问题。设计思路围绕工业场景下的线缆防护痛点展开，摒弃传统一体式线缆防护套长度固定、弯折半径不可控的缺陷，采用模块化拼接的设计方案降低后期维护成本，单节链节出现损坏时仅需替换对应节段即可，无需整体更换整条防护结构，同时链节外部的加强筋结构在保证整体轻量化的前提下提升了结构强度，可承受线缆的自重与运动过程中的拉扯力，适配CNC设备工作台高速往复运动的使用场景，模型的结构细节完全符合实际生产加工的工艺要求，可直接用于后续的工程验证与生产开模参考。
