工业设备铝型材方型支撑框架底盘

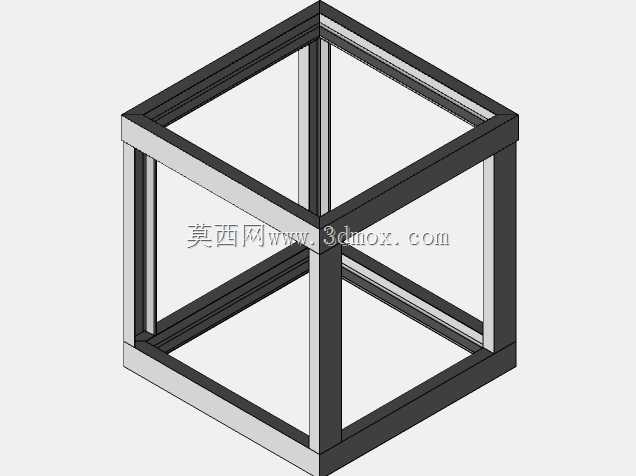

　　该框架底盘采用标准工业铝型材拼接而成，整体为正六面体笼式结构，型材截面为带槽口的方形空心截面，通过角部连接件完成正交方向的刚性连接，无额外焊接工序。框架在三个轴向均形成双层边框约束，底部边框承担整机竖向载荷，中部竖向型材承担侧向抗弯与抗扭作用，顶部边框用于安装上部功能模组。从安装边界看，框架外轮廓为规整立方体，各型材端面平齐，槽口朝向框架内侧与外侧两个方向，内侧槽口可用于安装内部安装板、走线槽、传感器支架或气动元件，外侧槽口可固定门板、封板、人机界面或外防护钣金。型材的空心内腔可穿设电缆与气管，避免管线外露，槽内预置的T型螺母可在任意位置锁紧，无需在型材上额外钻孔，适配多批次小批量设备的改型需求。在实际产线应用中，

　　这类底盘常作为小型检测设备、实验工装、传感器标定台或桌面式自动化工作站的基体，底部可加装脚轮实现工位转场，也可配合脚杯完成水平调平与固定安装。设计时优先保证基准面的平面度，底部型材的下表面作为整机安装基准，与地面或脚杯接触面保持共面，避免框架因支撑点不平产生内应力。角部连接位置依靠型材端面与角件的贴合面传递剪切力，螺栓预紧后可限制三个轴向的相对位移，满足常规低速轻载设备的刚度要求。框架内部预留的中空空间可容纳电气控制元件、动力模块或待测工件，四周通透的结构既方便操作人员观察内部运行状态，也便于后期维护时直接从侧面拆装组件。相较于焊接钢管机架，铝型材拼接底盘无需表面除锈与喷漆，自重更低，拆装重组后仍能保持原有装配精度，在实验室设备、3D打印外围装置、视觉检测工位等场景中具备较强的适配性。结构建模时需重点核对型材截面槽宽、中心孔距以及角件的避让空间，确保相邻型材在直角拼接时不发生干涉，同时为紧固件预留足够的扳手操作空间。
