工业传感检测装置外壳结构设计

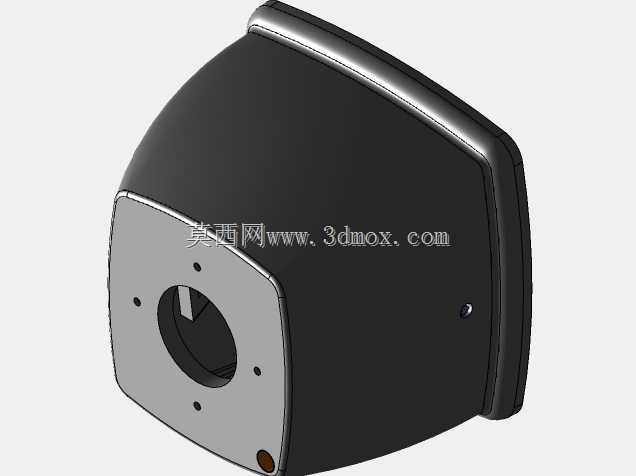

　　该壳体结构面向工业现场的传感检测类装置开发，整体采用弧面与方形安装面结合的造型，既压缩了设备在狭窄工位上的占用空间，也为内部探测元件、信号处理板卡及接线端子预留了规整的容纳腔。前端金属面板开设中心通孔，用于探测头或光学窗口伸出，周围分布的多个小孔可完成面板与主体的螺钉固定，同时保证装配后面板平面度，避免密封面出现局部翘曲。黑色主体部分采用塑料成型思路，壁厚在满足结构强度的前提下尽量均匀，转角处做圆弧过渡，以降低注塑过程中缩痕、应力集中的风险；侧边的小凸台用于嵌入紧固件或定位销，使前后壳在合模装配时能够快速对位。从安装边界看，方形安装面可直接贴合设备壁板、机架立面或检测工位支架，背部弧面则让壳体在靠近圆弧护罩、

　　管线密集区域时仍有较好的通过性，不会与相邻构件发生硬干涉。这类结构常见于产线位置检测、物料到位识别、距离测量或安全防护场景，外壳需要在多尘、轻微振动的环境中保护内部敏感元件，因此设计时不仅要考虑静态装配关系，还要兼顾日常维护时的拆装便利性。中心孔的尺寸与内部传感器前端外径相匹配，面板与主体之间可根据防护需求增加密封垫；螺钉孔位避开内部电路板走线区，防止装配工具触碰焊点。外壳顶部的细长边线并非单纯装饰，它在视觉上强化了安装方向，也可作为结构分型线的参考，使模具拆分更加顺畅。底部预留的细小接口区域可用于引出电缆或设置调试按键，整体没有多余的突出结构，便于在自动化设备、机床旁、输送线侧等空间紧凑的位置固定。结构建模过程中需要重点核对壳体内部净高、螺柱高度与电路板厚度的匹配关系，同时确认前端孔与传感元件光轴或探测方向同轴；弧面外壳的脱模斜度、分型面位置以及顶出点布局，都会直接影响后续模具加工和量产稳定性。
