垂直式快速夹钳螺栓夹持工装设计

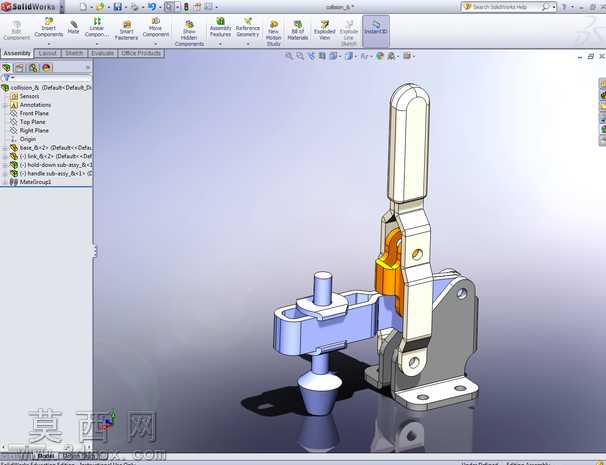

本作品为垂直式手动快速夹钳类螺栓夹持工装，采用三维参数化建模方式完成全结构设计，建模过程中对各零部件进行独立参数化定义，确保各部件尺寸关联匹配，可通过修改核心参数快速适配不同规格螺栓的夹持需求。整体结构分为固定底座、铰接支架、操作手柄、压臂组件、夹持压头五个核心模块，固定底座采用带安装孔的平板式结构，预留标准螺栓安装位，可直接固定在工作台面或工装板上，底座与铰接支架采用一体化结构设计，保证整体刚性，避免夹持过程中出现形变偏移。铰接支架作为核心承载部件，分别设置手柄铰接位、压臂铰接位与锁紧定位点，各铰接孔位采用同轴度公差约束，确保手柄下压过程中压臂运动轨迹顺滑无卡滞。操作手柄采用符合人体工学的长条形圆弧造型，表面做防滑纹理处理，握持区域做圆角过渡，避免操作时硌手，手柄与压臂之间通过联动连杆连接，利用肘节自锁原理，当手柄下压至垂直锁定位时，连杆与压臂处于共线死点位置，可提供稳定持续的夹持力，即便受振动影响也不会出现松脱情况。压臂组件前端设置可调节式压头，压头采用软质耐磨材质搭配硬质金属基座，既可以避免夹持过程中损伤螺栓表面，又能保证足够的压紧力，压头与压臂之间采用螺纹连接结构，可根据螺栓的高度尺寸自由调节压头伸出长度，适配不同高度规格的工件夹持需求。建模过程中对所有活动铰接部位添加了间隙配合约束，模拟真实装配状态下的运动关系，可直接在三维环境中完成开合动作模拟，验证机构运动的合理性，避免出现运动干涉问题。材质渲染方面，金属结构件采用哑光喷塑钢材质感，铰接销轴采用亮面不锈钢材质，手柄部位采用工程塑料磨砂质感，压头软质部分采用聚氨酯材质表现，不同材质通过粗糙度、反光度的参数调整做出明确区分，整体渲染效果贴近真实工业工装的视觉表现，可直接用于产品展示、装配指导、生产加工参考等场景。设计过程中充分考虑工装的实用性与通用性，整体结构紧凑，操作便捷，夹持力稳定，可广泛应用于机械加工、装配工位、工件检测等场景下的螺栓类零件快速固定，大幅提升工件装夹效率，降低操作工人的劳动强度。
