立式热风旋转商用烘焙烤炉结构设计

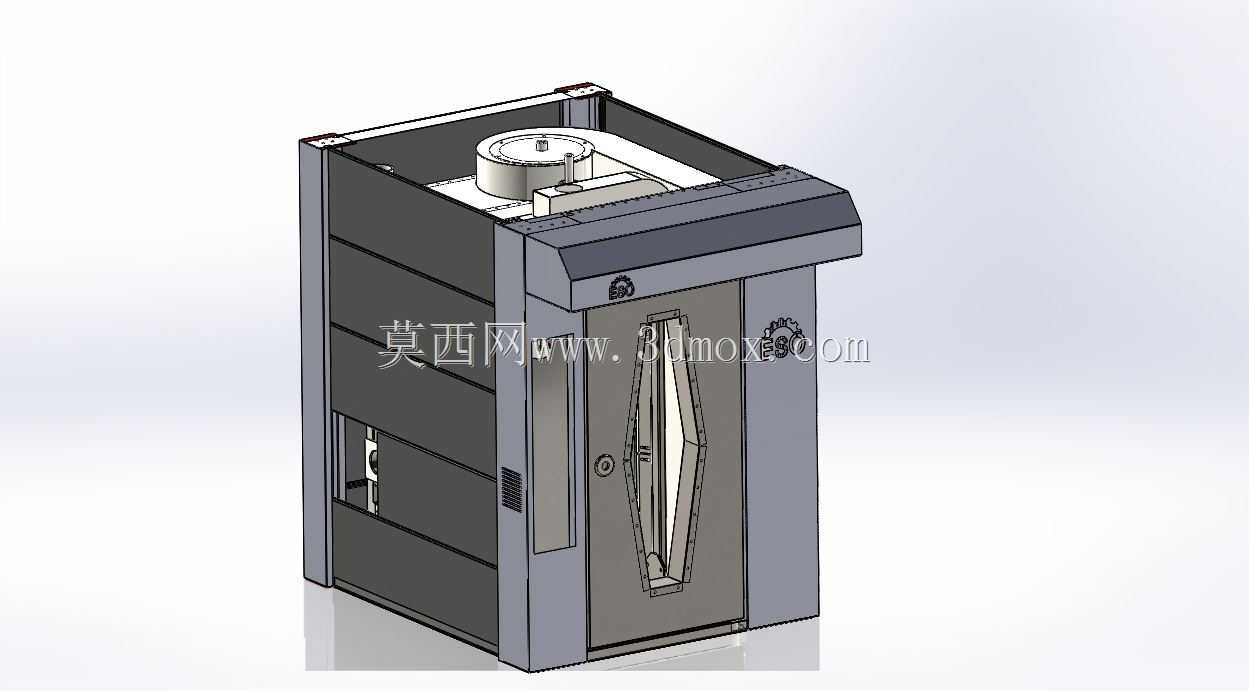

　　这款立式旋转烤炉的三维结构设计，核心面向商用烘焙场景的批量加工需求，常见于连锁烘焙中央工厂、大型饼店后场、食品加工企业的烘烤工段，可适配面包、月饼、酥点、禽类烤制等多品类物料的熟化加工，区别于家用小容量烤箱，其结构设计完全围绕连续批量作业的稳定性展开。从功能实现逻辑来看，设备顶部集成热风发生与循环组件，工作时腔体内形成均匀的对流热场，配合内置的旋转载料托架，可让每层托架上的物料在转动过程中均匀接收热辐射与热风对流，避免传统层炉存在的边角温区偏差导致的成品上色不均、熟度不一致问题，托架的旋转支撑结构做了重载适配，可承载多盘满载物料的长期转动负荷，转动副处预留了润滑与维护间隙，降低长期高温工况下的卡滞风险。外形结构上采用立式窄面设计，

　　整体占地宽度控制在商用后厨常规通道可通行的尺寸范围内，深度方向预留了热风循环风道的安装空间，前门采用大视窗密封结构，视窗周边做了耐高温密封胶条的安装槽位，既方便操作人员随时观察内部物料的烘烤状态，也能减少腔体内热量外泄，降低设备的热损耗；门体的锁扣结构采用压紧式设计，配合设备本体的密封面，可保证高温工况下门体不会因内部热压出现缝隙漏热。设备侧面预留了控制元件的安装位与走线槽，底部做了可调支撑脚的安装接口，可适配后厨地面不平整的安装场景，调整设备水平度保证旋转托架的转动同轴度，避免长期偏载导致的轴承磨损。设计过程中优先考虑了高温工况下的结构形变问题，腔体壁板采用折弯加强筋结构，减少长期冷热交替下的板件变形，

　　顶部的热风组件安装位做了隔热层预留空间，避免高温传递到设备外表面导致操作人员烫伤，同时外板与内腔之间预留的隔热层填充空间，也能进一步降低设备的表面温升，提升作业环境的舒适度。载料托架的分层间距做了多场景适配，既可以放置常规烤盘，也可调整层间距适配较高尺寸的烤制物料，旋转驱动组件设置在腔体底部的隔热腔体内，与高温烘烤区做了热隔离设计，避免驱动元件长期处于高温环境下出现寿命衰减。
