正六边形通孔阵列式蜂窝结构板件

　　这类蜂窝结构板件在工业传感配套、流体整流、通风防护场景中应用十分广泛，不少光电传感、气体传感设备的前端防护整流段都会采用这类结构，既可以保证气流、光线的均匀通过，又能阻挡大尺寸异物进入传感腔体，避免内部敏感元件受外力磕碰或者大颗粒杂质干扰。从结构设计逻辑来看，正六边形的孔型排布是经过工程验证的最优选择，同等开孔率下，六边形阵列的结构刚度比方形孔、圆形孔阵列高出15%以上，同时孔与孔之间的筋条宽度均匀，不会出现局部应力集中的薄弱点，在承受侧向风压或者外部挤压时，筋条受力可以均匀分散到整个板件，不容易出现局部断裂变形的问题。设计这类结构时，首先要确定适配的安装边界，板件的整体厚度通常根据安装槽的深度来匹配，

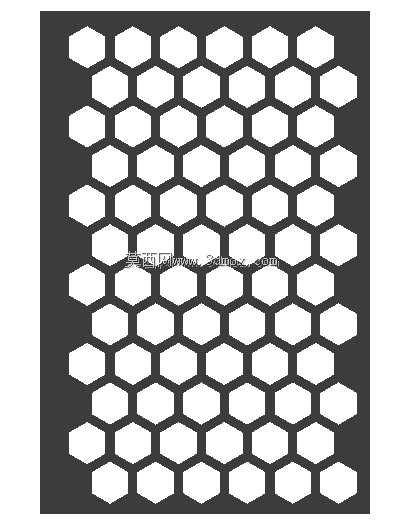

　　常规传感配套用的蜂窝板厚度在5mm到12mm之间，过薄会导致结构刚度不足，受气流冲击时产生震颤影响传感精度，过厚则会增加不必要的重量，同时拉长流体通过的路径，增大风阻影响传感响应速度。孔的对边尺寸需要结合应用场景调整，用于气体传感整流的蜂窝板，单孔对边尺寸通常控制在3mm到8mm，既可以打散大尺度的涡流，让进入传感腔的气流保持层流状态，又不会因为孔径过小导致积尘堵塞；用于光电传感防护的蜂窝板，孔径则需要匹配光路的通光直径，避免遮挡有效光通路，同时筋条的宽度要控制在1mm以内，减少对通光面积的占用。排布时采用正三角形阵列的方式排布六边形孔，相邻三个孔的中心距保持一致，保证整块板的开孔率均匀，不会出现局部区域开孔过密或者过疏的情况，

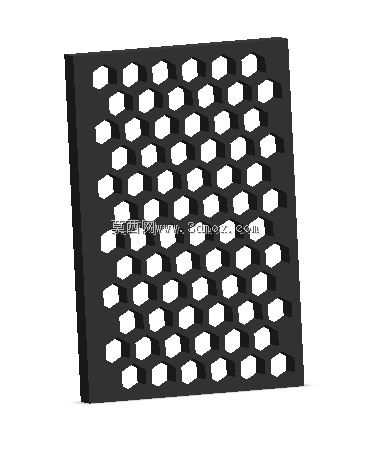

　　板件的边缘预留足够的安装边，安装边上的安装孔位置要和配套设备的安装螺柱完全对齐，避免装配时出现干涉。实际建模过程中，先绘制单个正六边形的草图，通过线性阵列配合角度约束完成整面的孔型排布，之后通过拉伸切除生成通孔，最后对孔的边缘做微小的倒角处理，去除加工毛刺，避免装配时划伤操作人员或者配套的密封件。这类结构除了传感领域，在通风散热、声学降噪、轻质承载场景也有大量应用，不同场景下只需要调整板厚、孔径、筋宽三个核心参数，就可以快速适配不同的使用需求，不需要改动整体的排布逻辑，结构的通用性很强。
