等径直角T型三通管路连接件结构设计

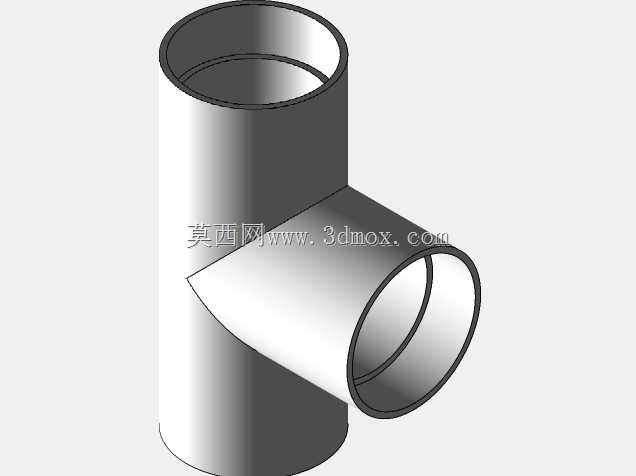

　　在民用给排水、化工流体输送、暖通空调循环、油气集输等各类管路系统中，三通是实现管路直角分流、合流的核心基础配件，这款等径T型三通的结构设计，完全围绕管路直角转向的实际工况需求展开。从实际安装场景来看，这类三通主要用于干线管路垂直引出支路的工况，两个接口与干线管路同轴对接，侧出接口与干线轴线呈90°垂直布置，可在不截断干线整体走向的前提下，完成支路管线的接驳，常见于楼宇供水立管分层引出支管、化工工艺管线物料分流、压缩空气管路支路取气等场景，相比采用多个弯头拼接实现直角分流的方案，一体式三通的流道阻力更小，泄漏点数量更少，长期运行的可靠性更高。

　　从功能特性来看，这款三通为等径结构，三个接口的通径尺寸完全一致，适用于支路流量与干线流量匹配度较高的工况，内部流道在交汇位置做了圆弧过渡处理，避免直角拐角造成的流体滞流区，减少两相流输送过程中固体颗粒沉积、流体紊流噪声的问题，可适配清水、压缩空气、低粘度化工流体、气固两相混合介质等多种输送介质。设计过程中，首先确定三个接口的同轴度公差要求，竖向两个接口的轴线共线度偏差需控制在管路安装允许的范围内，侧向接口的轴线与竖向轴线的垂直度偏差需符合管路连接的密封要求，避免对接时出现偏斜导致密封垫压合不均引发泄漏。

　　从安装边界来看，这款三通的三个接口均采用标准圆柱管结构，接口的外径、壁厚尺寸匹配同通径的常规管路配件，安装时可直接与同规格的管道、阀门通过焊接、卡套、法兰等方式连接，整体外形无突出的冗余结构，在管路排布时占用的安装空间与同通径直管段的安装空间基本一致，无需额外预留过大的操作空间，侧向接口的端部位置与竖向管身的距离经过优化，既保证接口连接时有足够的操作空间安装紧固件，又不会因伸出长度过长造成管路排布时的空间浪费。管壁厚度的选取参考常规承压管路的设计标准，可满足中低压管路系统的承压需求，管身内外壁均为光滑曲面结构，无明显的应力集中棱角，在长期承压运行时可降低应力开裂的风险，适配绝大多数常规工况下的管路分流需求。
