机床用四爪自定心卡盘结构设计

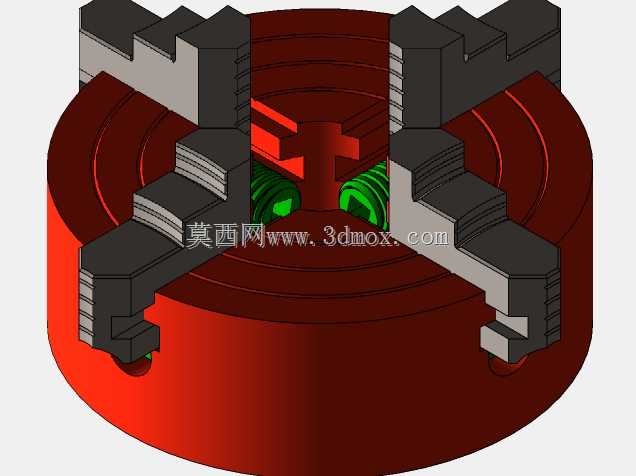

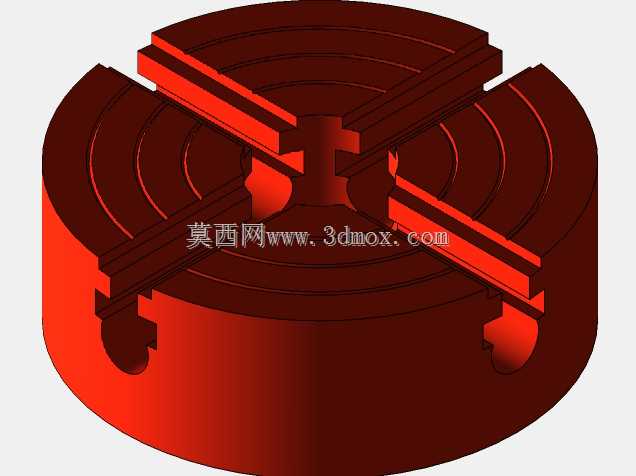

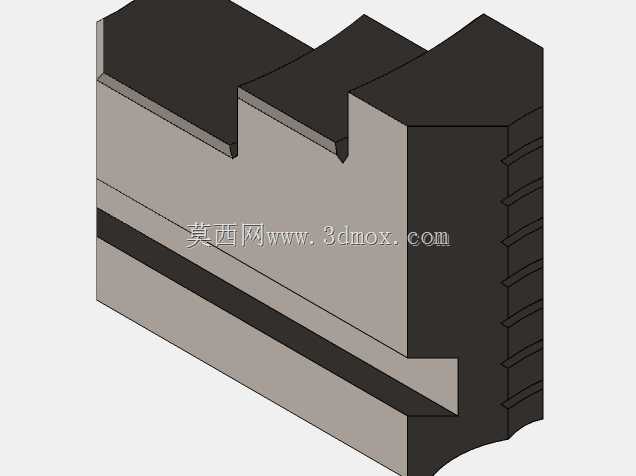

　　在普通车床、内外圆磨床以及分度头、回转工作台等机床辅具的应用场景中，四爪卡盘是承担异形工件、非回转对称工件装夹定位的核心功能部件，相比三爪自定心卡盘，它的单爪独立可调特性能够适配偏心件、方形件、不规则轮廓件的装夹需求，在小批量非标零件加工、维修件车削作业中应用频次极高。这款卡盘的设计围绕盘体、四个可径向移动的卡爪、内部驱动螺盘、同步联动结构展开，盘体采用短圆柱连接结构适配常规机床主轴端的安装止口，安装边界预留了标准螺栓孔位，可直接匹配多数卧式车床主轴法兰的安装尺寸，无需额外制作过渡连接盘，降低现场安装适配的工作量。卡爪采用分体式组合结构，包含基爪与顶爪两部分，顶爪可根据装夹工件的外形更换软爪或者硬爪，

　　软爪可根据工件实际直径镗削出匹配的夹持弧面，能够有效降低薄壁工件装夹变形的概率，硬爪则适配毛坯件、大切削量工件的重载装夹需求，夹持力传递路径经过优化，驱动螺盘的螺纹升角经过反复验算，既保证手动扳动时的操作省力性，又能实现夹持状态下的自锁，避免加工过程中卡爪松动引发的工件飞出安全隐患。设计过程中重点考量了四个卡爪的同步移动精度，内部螺盘的齿形与卡爪底部的齿条啮合间隙控制在合理范围内，既不会因间隙过大导致定心精度超差，也不会因间隙过小出现卡滞、扳动费力的问题，卡爪的行程范围覆盖了从小直径轴类到大尺寸盘类零件的装夹区间，盘体上的T型槽经过耐磨处理，长期使用后磨损量可控，能够长期保持装夹精度的稳定性。在实际使用场景中，

　　这款卡盘既可以通过四个卡爪的同步调整实现回转体零件的快速定心装夹，也可以单独调整单个卡爪的位置，完成偏心轴、偏心套、方形毛坯、不规则轮廓铸件的装夹找正，相比花盘装夹的方式，装夹效率提升明显，找正时间大幅缩短。卡盘的整体外形为圆盘式结构，径向尺寸与适配机床的最大回转直径匹配，轴向厚度控制在合理范围内，不会过多占用机床的有效加工行程，盘体边缘设置了扳手插孔，操作时只需将卡盘扳手插入插孔转动，即可带动内部螺盘旋转，驱动四个卡爪同步径向移动，操作逻辑符合一线操作工人的使用习惯，无需额外的操作培训即可快速上手。卡爪的夹持面设计有防滑齿纹，夹持毛坯面时能够提供足够的摩擦力，避免大进给切削时工件打滑，针对精加工场景，也可更换光面顶爪，避免夹伤工件已加工表面，适配不同加工工序的装夹需求。
