Arduino平台四轮驱动移动小车结构设计

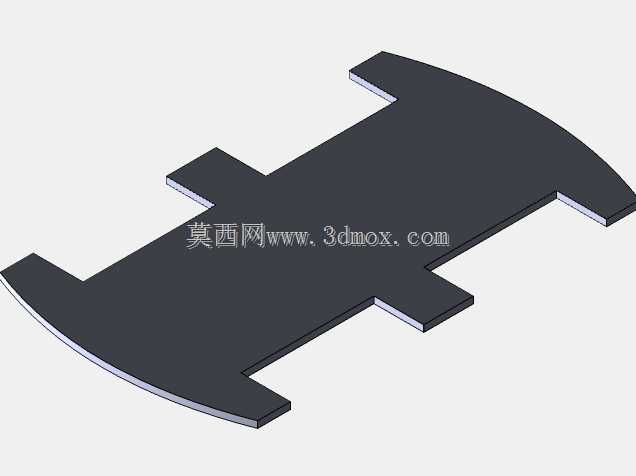

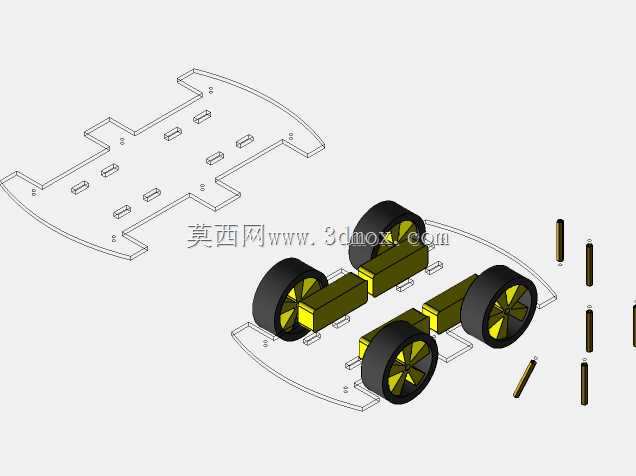

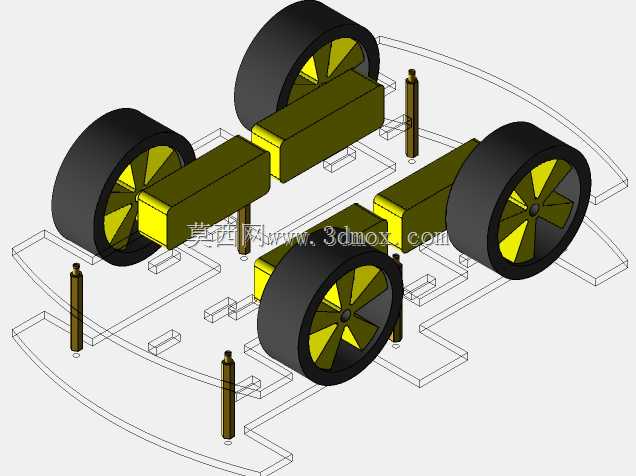

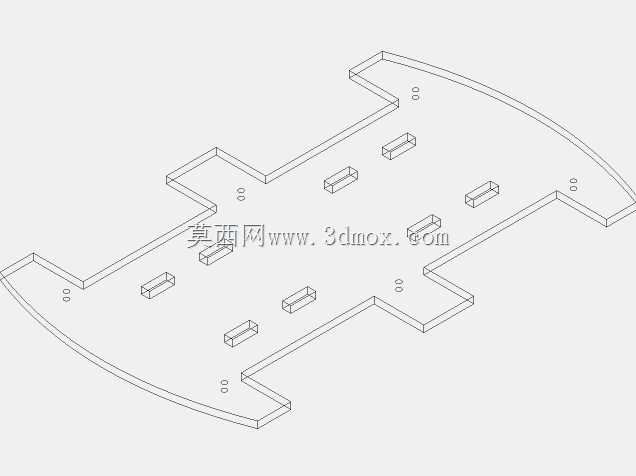

　　这款轮式移动载体的设计，核心面向创客教学、小型传感搭载验证、室内短距离巡检类场景的原型开发需求，整体采用分层式底盘承载思路，将驱动单元、控制板安装位、电池仓、扩展传感安装位做了分区排布，避免走线干涉与部件装配冲突。从结构布局来看，底盘采用上下双层板的框架形式，上层板预留了标准arduino控制板、电机驱动板的安装孔位，孔位间距匹配通用开源硬件的安装尺寸，同时预留了多组扩展孔位，可根据需求加装红外避障模块、灰度巡线传感器、超声波测距模块等常用传感部件，无需额外打孔改造即可完成功能扩展。下层板承担四个驱动轮的安装定位，四个驱动轮分别对应独立直流减速电机，采用直连传动的形式，省去了齿轮传动、皮带传动带来的间隙与装配误差，传动效率更高，

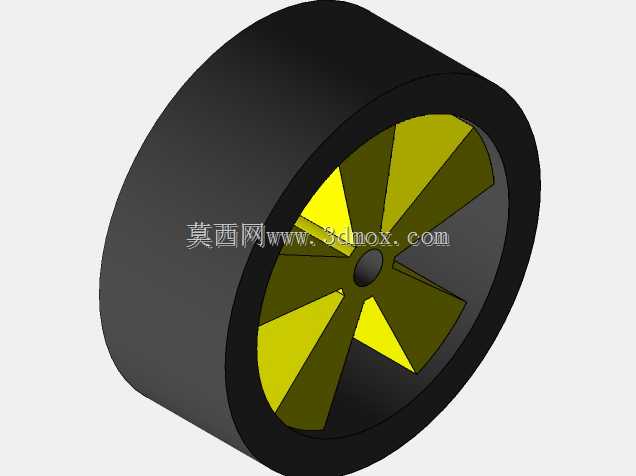

　　同时四轮独立驱动的形式可实现原地转向、差速转向等多种移动模式，在狭小空间内的机动灵活性远高于两轮驱动加万向轮的结构形式。设计过程中对轮距与轴距做了匹配优化，轮距控制在保证行驶稳定性的同时，尽可能缩小转向半径，底盘离地间隙预留了足够尺寸，可适应室内地毯、轻微不平整地面、小型坡度路面的通行需求，不会出现底盘剐蹭地面的问题。车轮采用橡胶胎面搭配硬质轮毂的结构，胎面的防滑纹路可提升与地面的摩擦力，避免起步、转向时出现打滑偏移，轮毂与电机输出轴采用过盈配合加顶丝固定的形式，保证高速转动时车轮不会出现松脱晃动。电池仓设置在底盘下层的中心位置，将重量最大的电池部件布置在整车重心最低点，可提升行驶过程中的稳定性，避免急加速、急转向时出现侧翻问题。

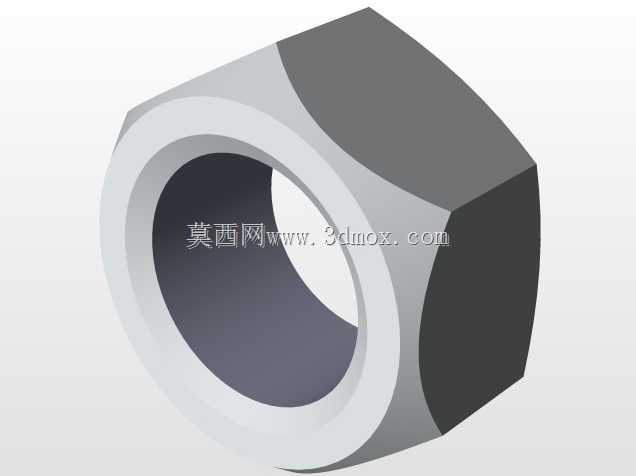

　　所有铜柱支撑件都采用标准M3规格，装配时无需特殊定制紧固件，通用五金件即可完成整机组装，后期维护更换部件的成本更低。走线槽位在底盘板件上做了预留缺口，电机线、电源线、传感线可通过缺口规整排布，避免线路卷入车轮造成故障。整体结构没有复杂的异形曲面加工需求，板件可通过激光切割亚克力、铝板或者3D打印制作，加工门槛低，适合教学场景下的学生组装实践，也可作为小型移动作业设备的原型底盘，搭载小型机械爪、喷洒模块等功能部件完成特定作业任务。
