3D打印废丝回收长丝挤出装置结构设计

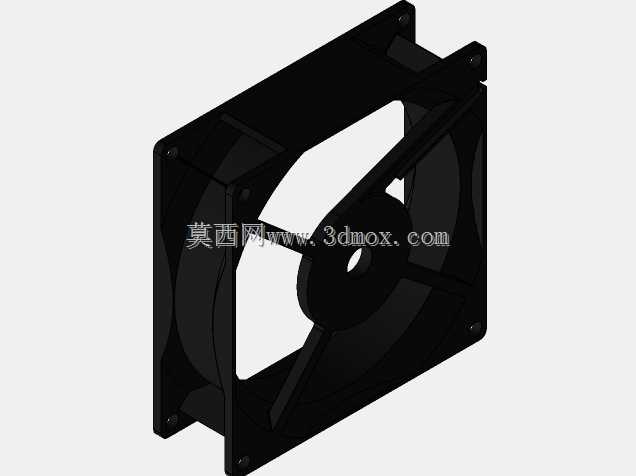

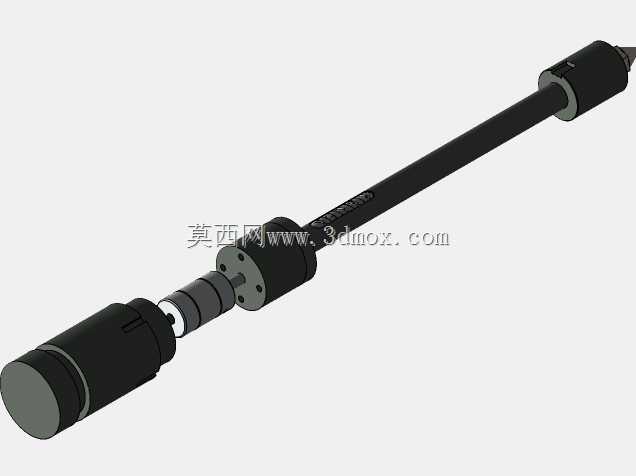

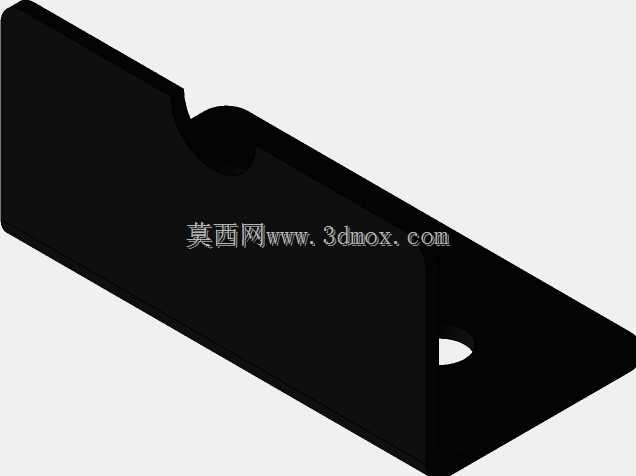

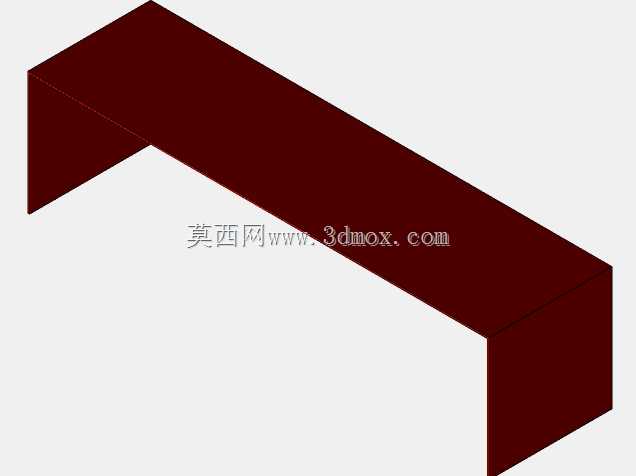

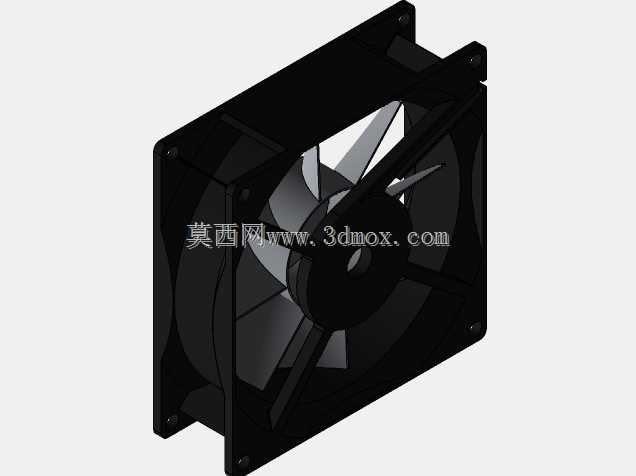

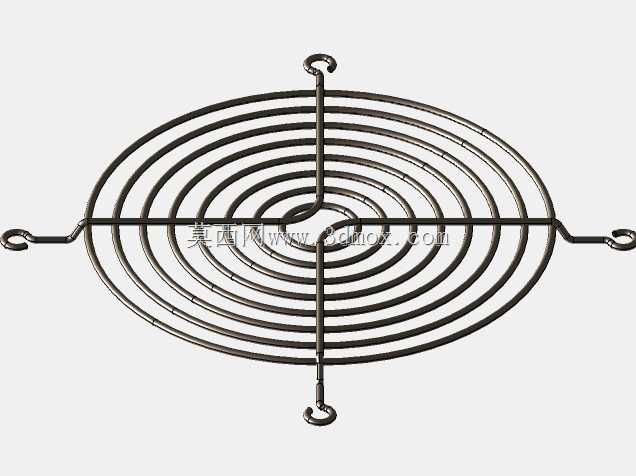

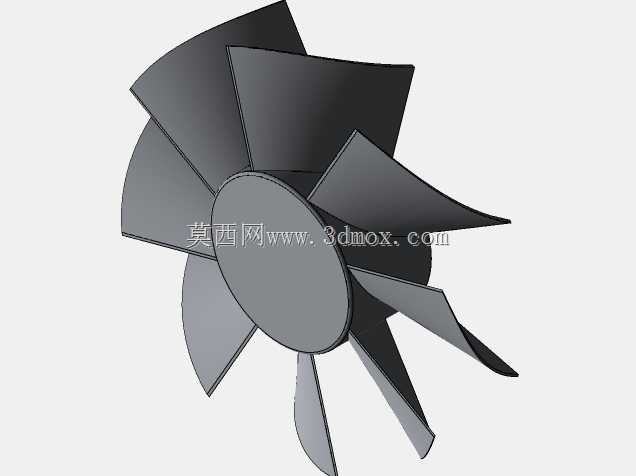

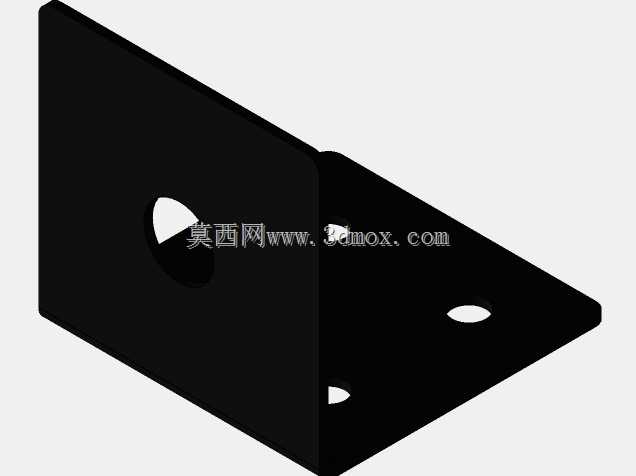

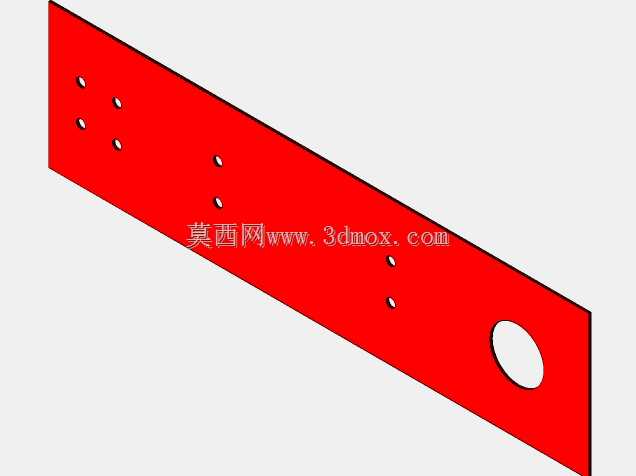

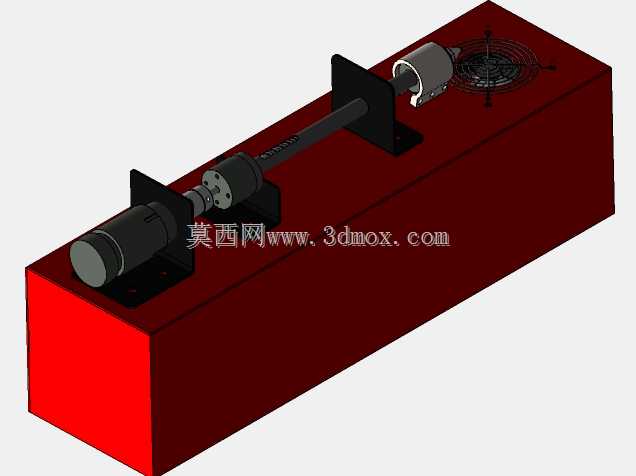

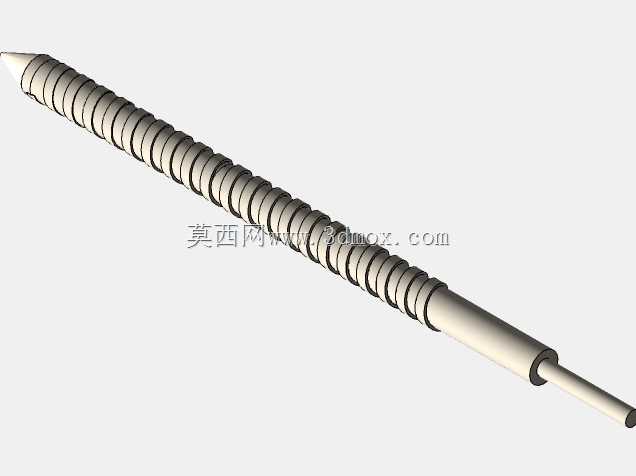

　　桌面级FDM3D打印场景中，打印失败件、支撑废料、料头残料的处理一直是零散制造场景的痛点，多数场景下这类热塑性塑料废料直接作为固废丢弃，既造成耗材成本浪费，也不符合小型加工场景的减碳需求，这款长丝挤出装置正是针对这类小批量塑料回收再制丝的需求开发，适配PLA、ABS等常见FDM打印耗材的回收挤出作业。设备整体采用卧式长轴布局，主体基座为一体式箱型结构，既作为各功能部件的安装载体，内部也预留了加热模块、驱动控制电路的安装空间，基座端面预留散热风扇安装位，可匹配挤出工作段的温控需求，避免进料段温度过高导致原料提前熔融结块。挤出螺杆沿基座长轴方向布置，两端通过立式支撑座固定在基座上平面，支撑座与基座接触面预留定位安装孔位，

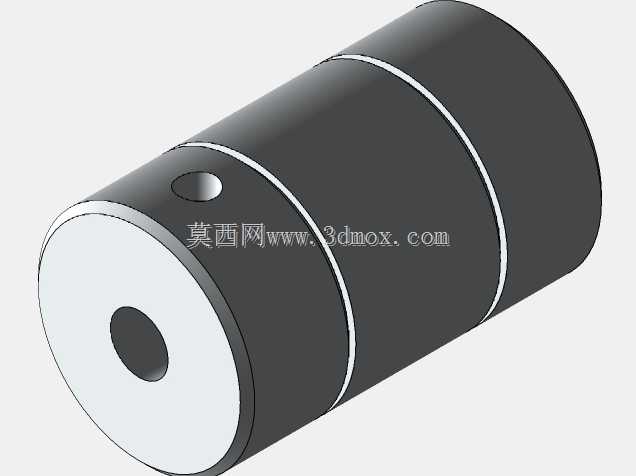

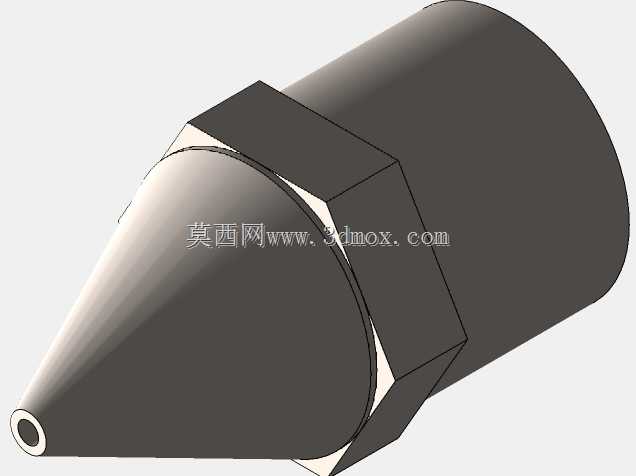

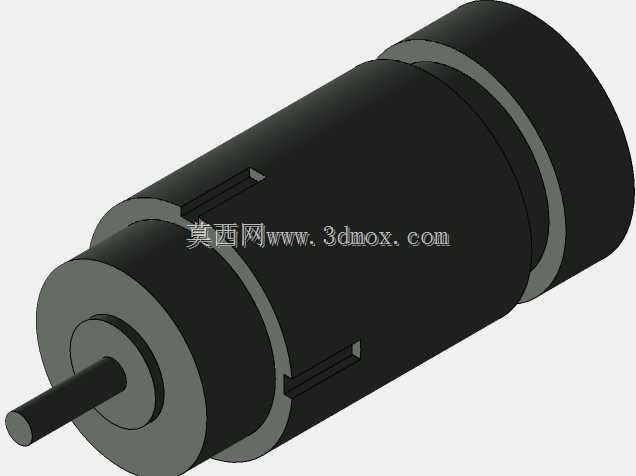

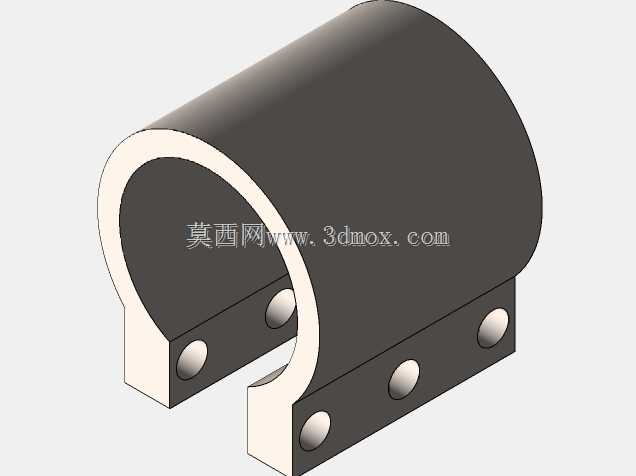

　　可通过螺栓直接锁紧，安装时需保证螺杆轴线与基座上平面的平行度误差控制在0.1mm以内，避免螺杆转动过程中出现剐蹭、挤出压力不均的问题。螺杆进料端对接料斗安装位，可适配小型颗粒进料结构，将破碎后的废塑料颗粒送入螺杆挤出腔，腔体内置加热圈可将塑料颗粒加热至对应耗材的熔融温度，通过螺杆的匀速转动将熔融塑料均匀推送至挤出模头，模头出口直径匹配标准1.75mm打印耗材的尺寸公差要求，挤出的丝材经过冷却定型后可直接送入3D打印机料架使用。驱动端采用联轴器将螺杆与驱动电机直连，减少传动环节的动力损耗，电机安装位预留了标准伺服或步进电机的安装孔距，可根据实际挤出扭矩需求匹配对应功率的驱动部件。设备整体安装边界紧凑，可直接放置在常规工作台面使用，

　　不需要额外的地基固定，基座底部可加装减震脚垫降低运行过程中的振动传递。设计过程中充分考虑了小型教学场景、个人创客空间的使用需求，整体结构拆解难度低，各功能模块采用标准化连接件装配，日常维护时可快速拆解清理螺杆内的残留余料，更换不同孔径的模头即可适配不同直径的耗材挤出需求，挤出段的温度、螺杆转速均可通过外接控制模块独立调节，可适配不同材质塑料的熔融挤出特性，解决小批量废塑料回收再利用的实际问题，减少3D打印场景的耗材浪费。
