传感器安装用折弯钣金固定支架结构

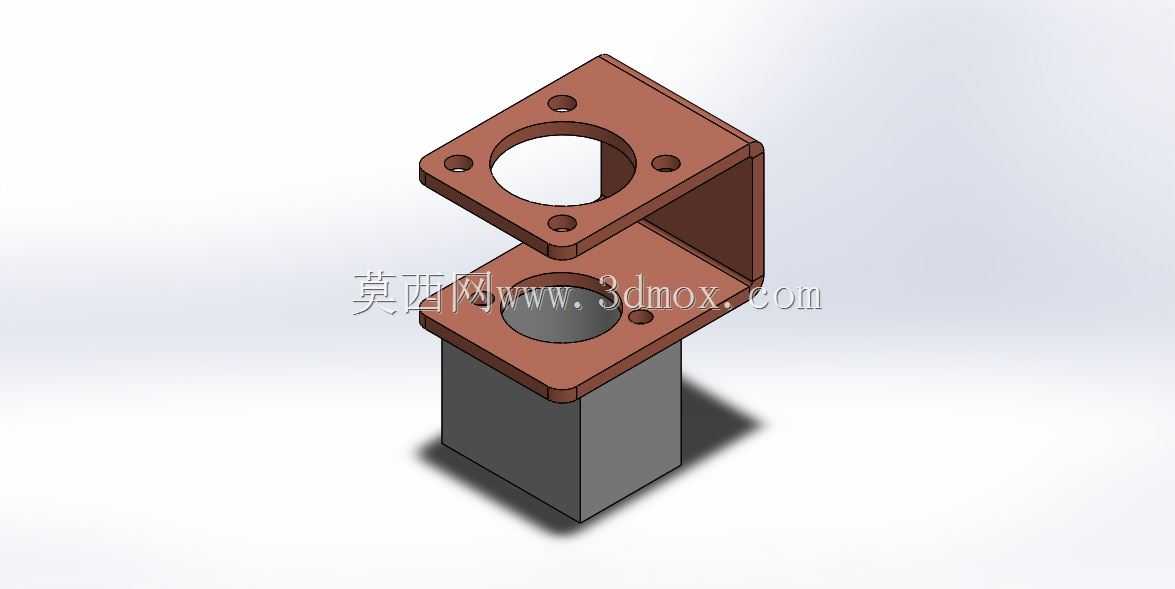

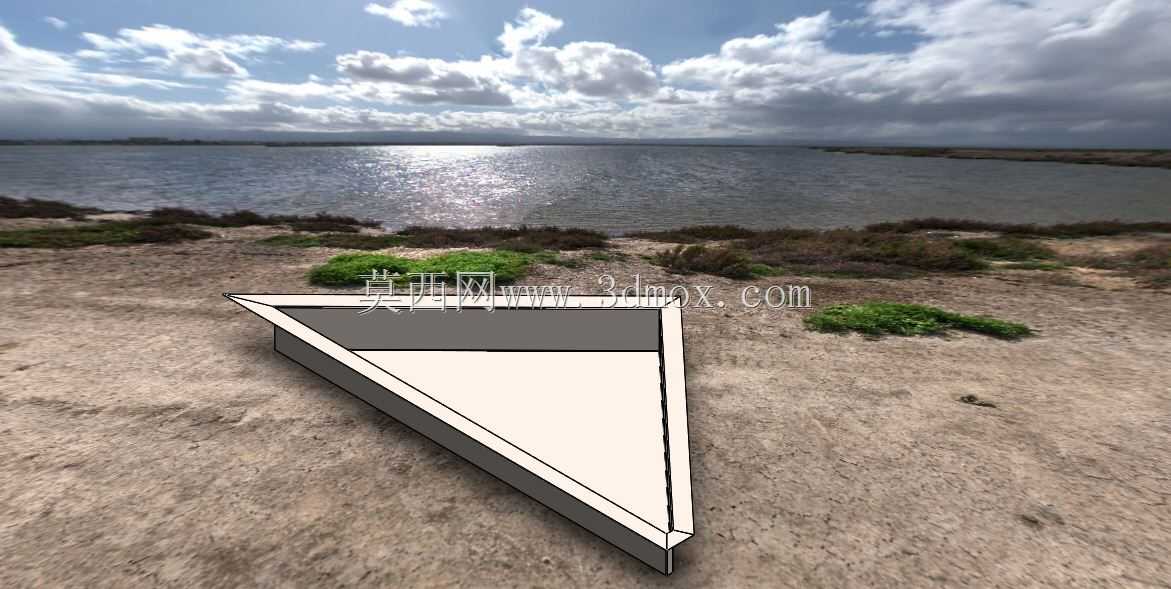

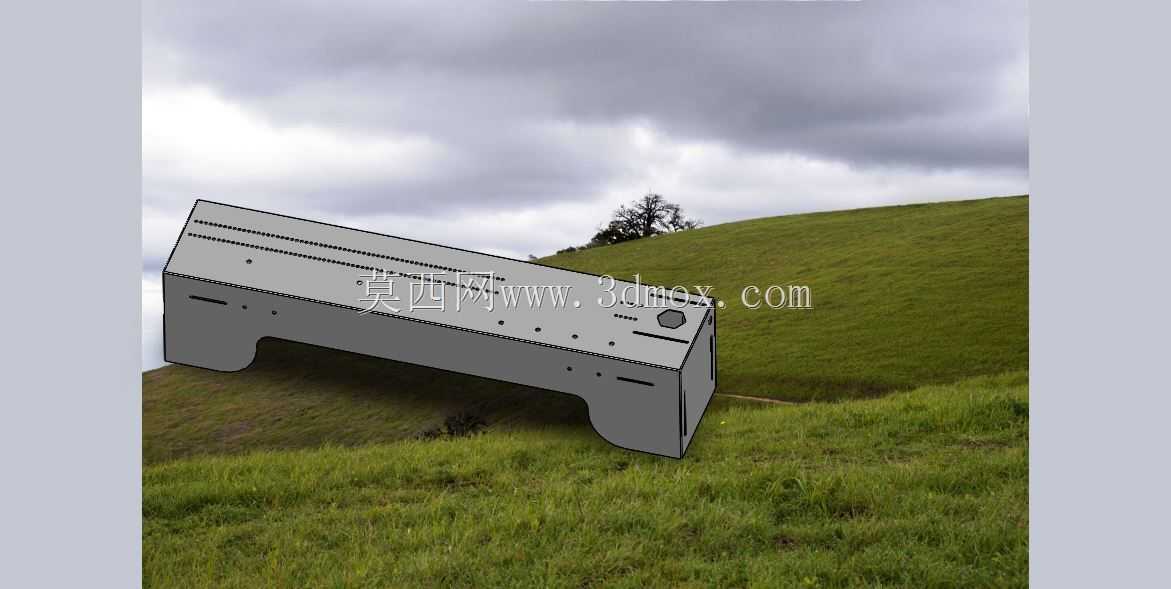

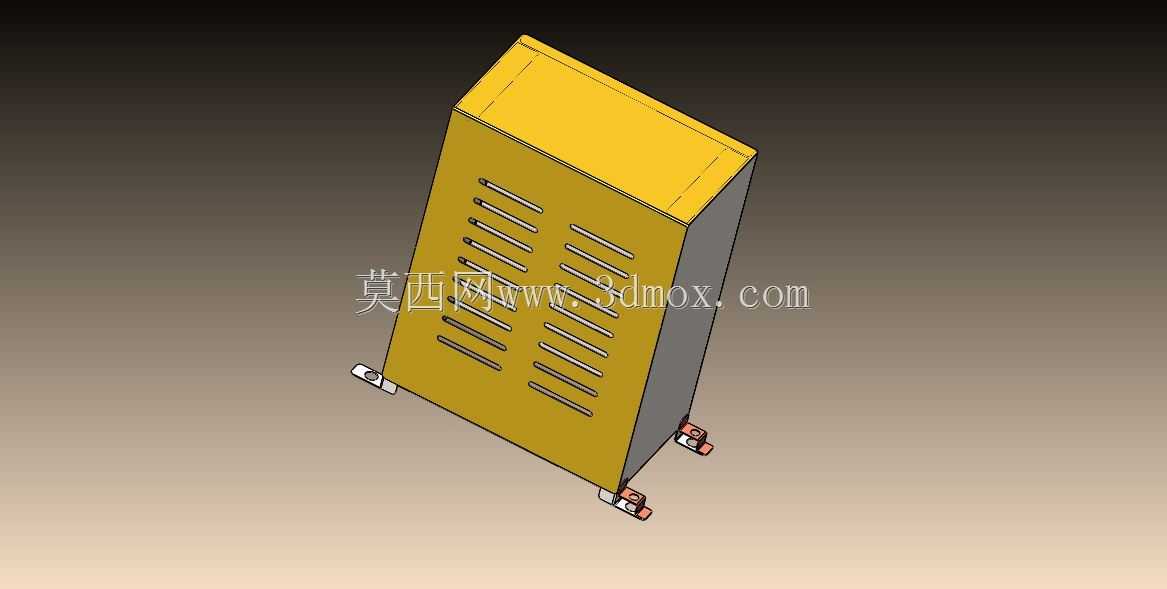

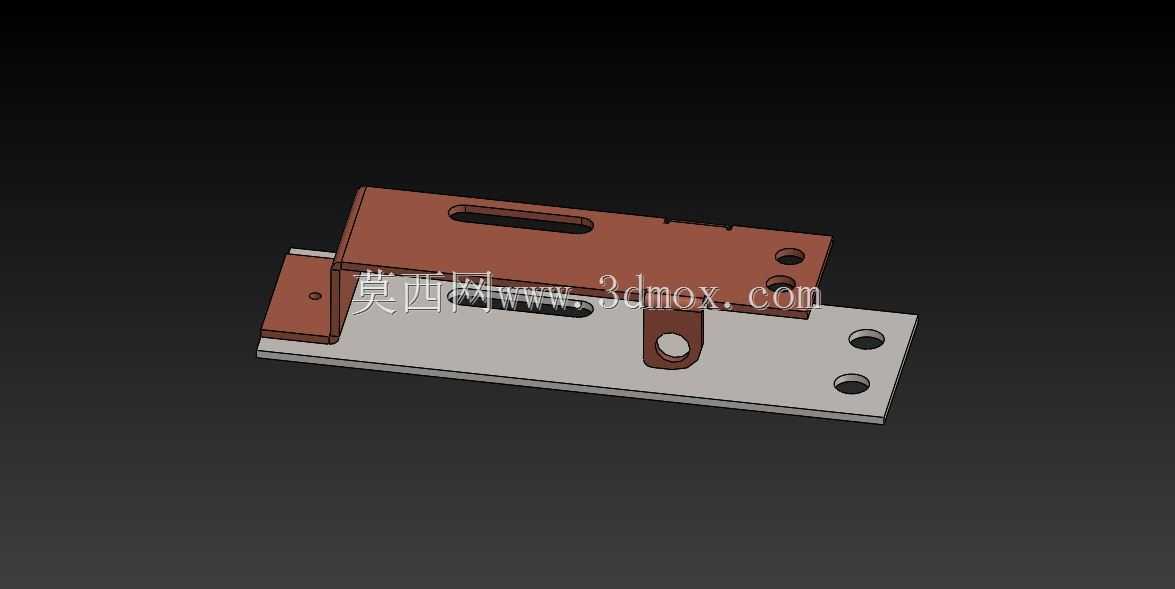

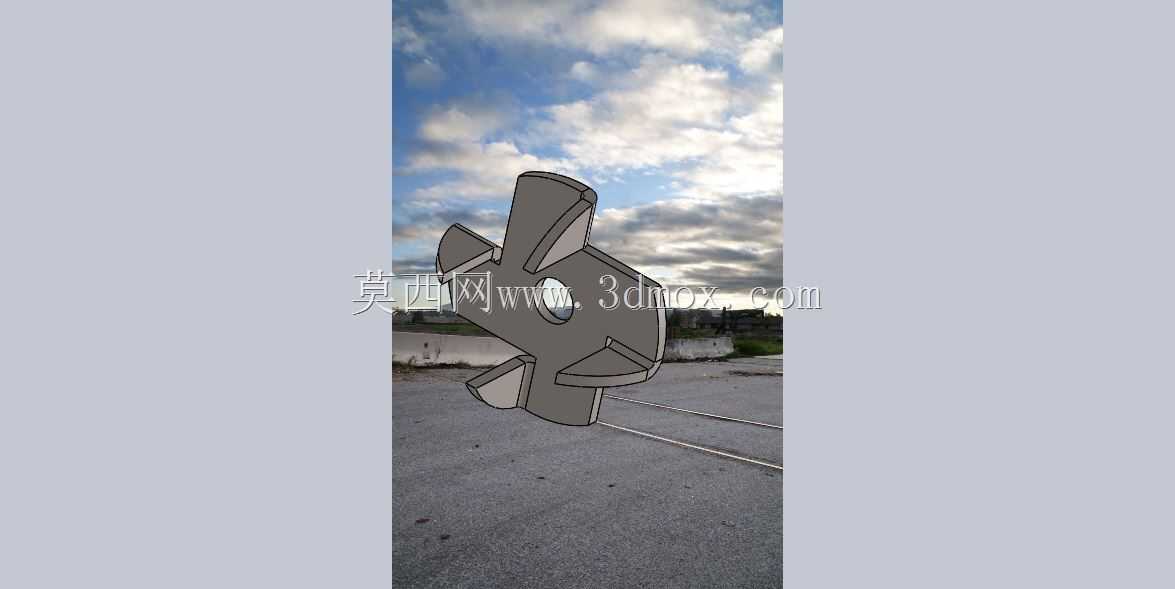

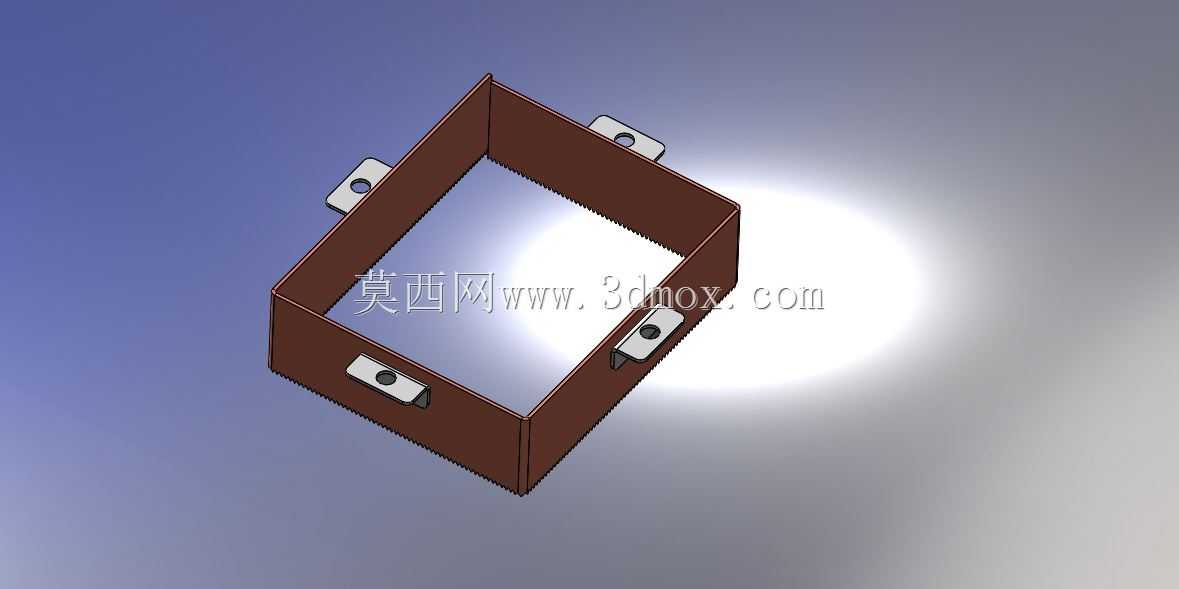

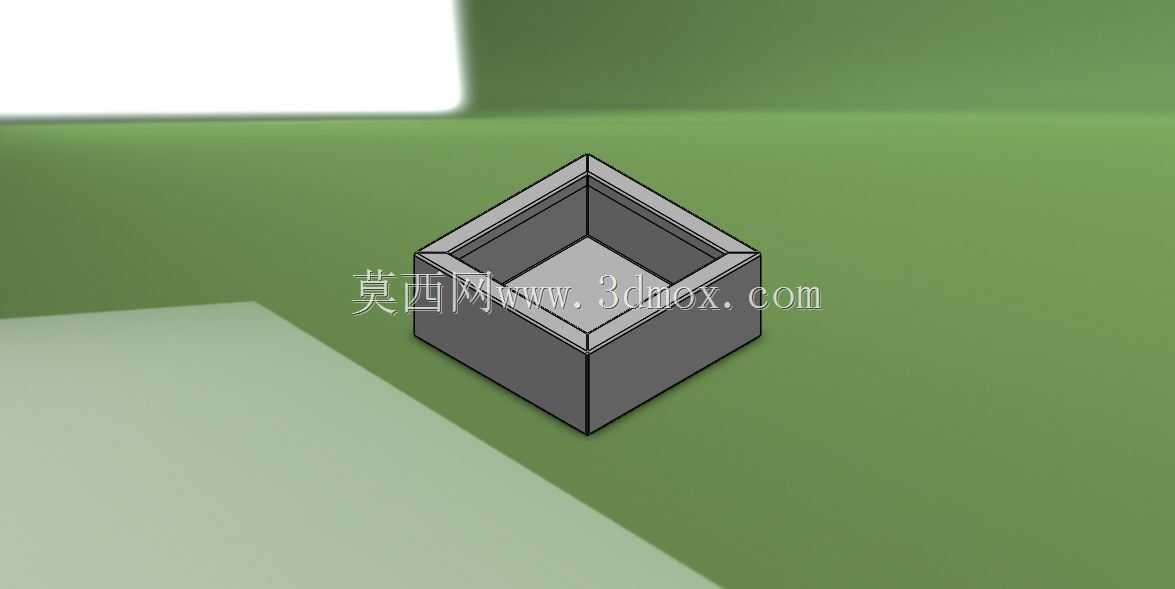

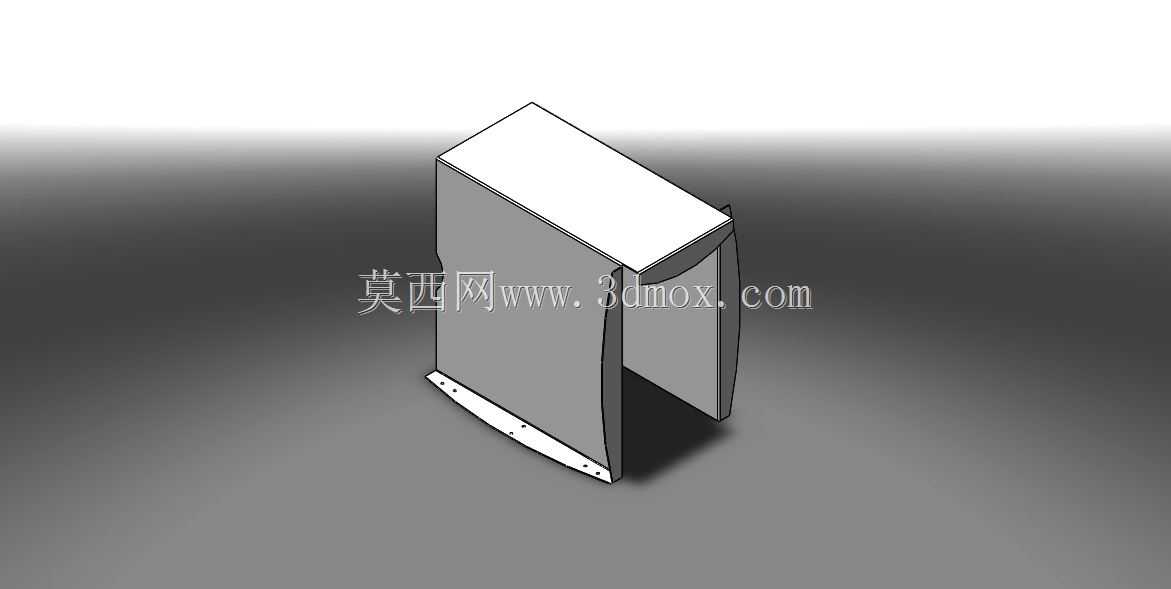

　　这类钣金折弯成型的安装支架，多应用在工业自动化产线的传感器布设场景中，用来给光电类、接近类传感器提供稳定的安装基准，避免传感器直接固定在型材或设备壁板上出现的位置偏移、防护不足问题。从结构设计来看，整体采用一体化折弯工艺加工，主体为直角弯折的盒式承托结构，下部的方形套筒段可以直接套在对应截面尺寸的方形立柱上，不需要额外做复杂的抱紧结构，安装时只需要在套筒侧壁加工顶丝孔，就能快速完成支架在立柱上的高度与周向位置调整，适配不同检测高度的传感器安装需求。上部的法兰安装面做了中心大通孔设计，通孔直径匹配常用圆柱型传感器的外径，传感器可以直接从通孔穿入，依靠法兰面周边的四个安装孔完成锁紧固定，不需要额外设计传感器夹持结构，

　　减少了装配环节的零件数量。上下两个平行的安装面之间预留了足够的走线空间，传感器尾部的连接线可以从两个法兰面的间隙中引出，顺着折弯的侧壁走线固定，避免设备运行过程中线缆被剐蹭拉扯。设计时特意将折弯转角处做了内R角处理，匹配钣金加工的最小折弯半径要求，避免折弯时出现板材开裂问题，同时法兰面的四个安装孔都做了沉孔设计，安装螺丝锁紧后螺丝头不会突出法兰表面，不会和传感器的安装法兰产生干涉。安装边界方面，下部套筒的内孔尺寸严格匹配常用的40mm、50mm规格方形铝型材立柱，套入后单边间隙控制在0.2mm以内，既保证安装时可以顺畅滑动调整位置，又不会因为间隙过大导致支架晃动。上部法兰面的中心通孔同轴度控制在0.1mm以内，

　　保证传感器穿入后检测方向和支架安装基准垂直，不会因为安装偏斜导致检测精度下降。整个支架的板材厚度选用2mm的冷轧钢板，兼顾结构强度和钣金折弯的工艺性，在承受常规工业传感器重量的同时，不会因为设备运行的振动出现支架变形，长期使用也能保持传感器的位置精度。这类结构在设计时没有多余的冗余特征，所有结构特征都服务于安装便捷性和定位稳定性，既减少了钣金加工的工序数量，降低加工成本，又能满足工业现场快速拆装、调整位置的实际使用需求，在自动化检测工位、物料定位工位的传感器安装中适用性很强。
