数控设备铝制台面防护顶盖结构设计

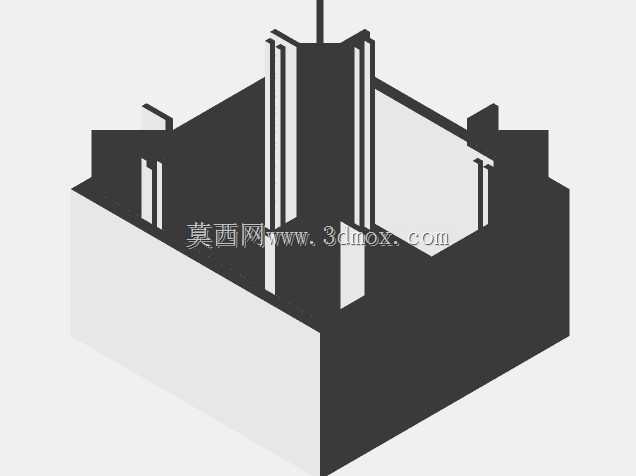

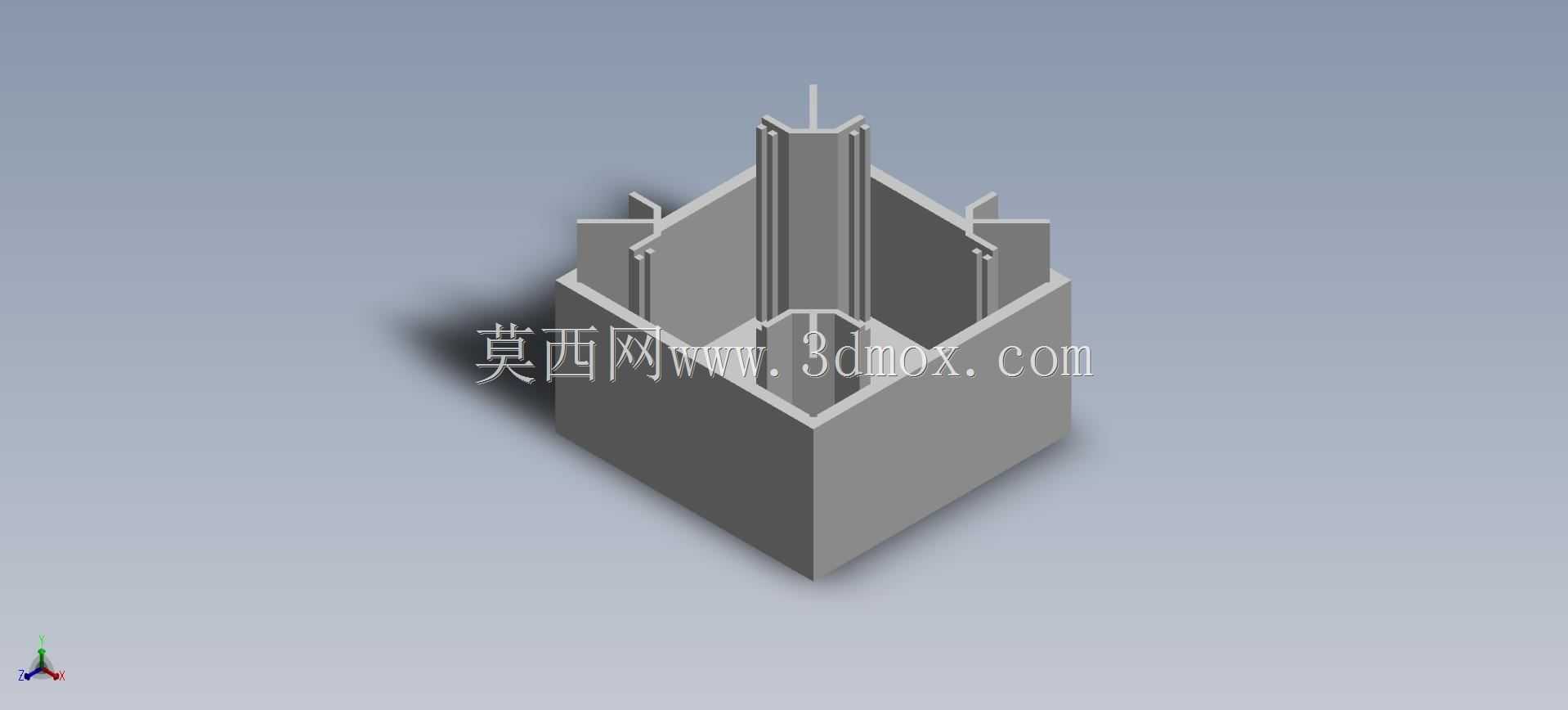

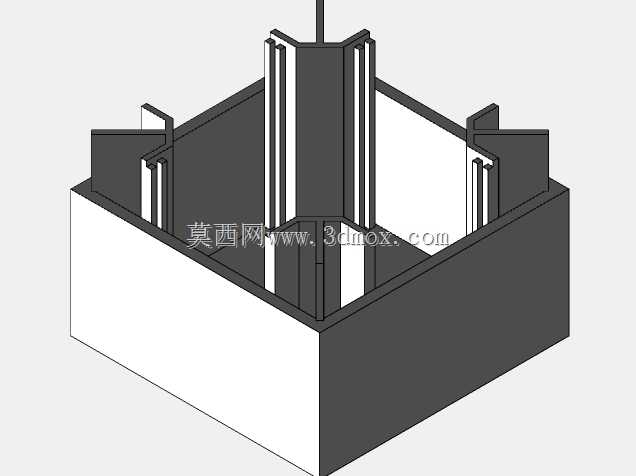

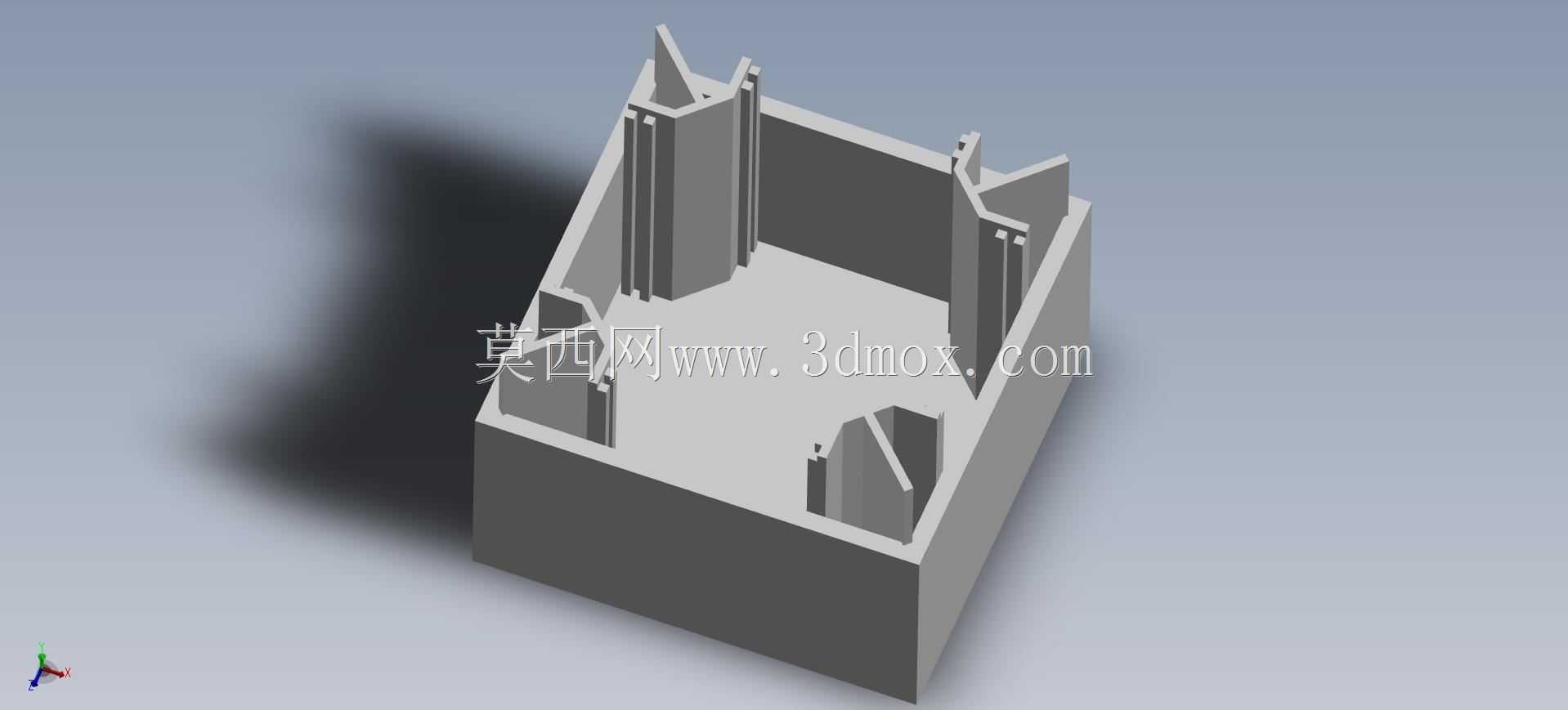

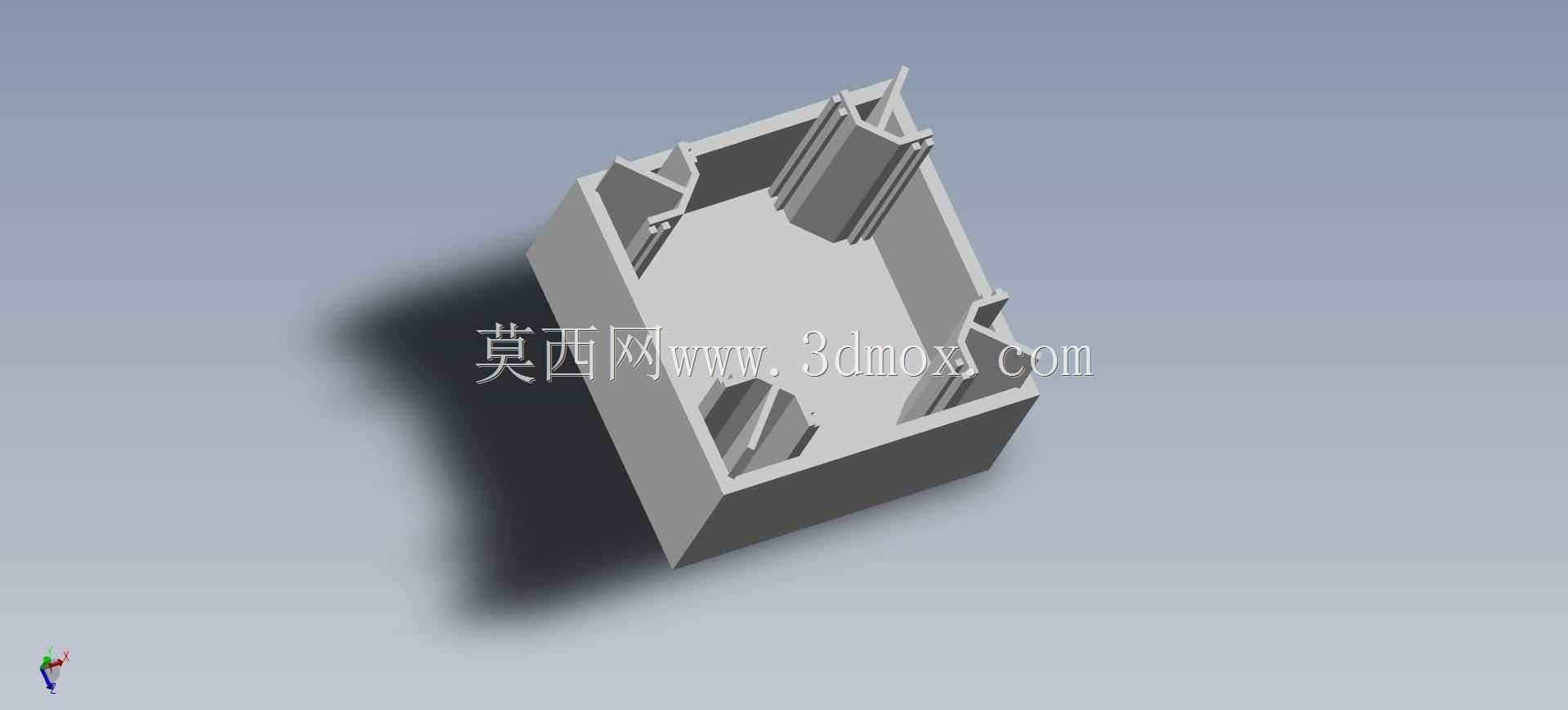

　　这款铝制台面顶盖主要应用于中小型数控裁切、雕刻类设备的操作台面端部防护场景，日常工况中会接触加工碎屑飞溅、切削液喷淋以及操作人员的肢体误触风险，因此结构设计上优先考虑防护覆盖的完整性与安装后的贴合度。从结构形态来看，整体采用带围边的槽型壳体设计，侧壁设置多道纵向加强筋，既可以提升薄壁铝件的抗形变能力，避免设备运行振动导致顶盖松动移位，也能在围边内侧形成定位卡槽，安装时可直接卡接在台面端部的铝型材框架上，无需额外设计复杂的连接支架，减少装配环节的零件数量。设计过程中针对安装边界做了适配处理，壳体的内轮廓尺寸完全匹配对应规格铝型材台面的端部截面，侧壁预留的卡扣位置与型材槽口精准对齐，安装后围边与台面侧边的缝隙控制在0.2mm以内，

　　既可以阻挡细小的铝屑、木屑进入台面下方的传动机构，也不会干涉台面原有工装夹具的移动行程。顶盖顶部的异形凸起结构并非冗余设计，其位置刚好对应台面端部的传感器安装位，凸起的避让空间可以容纳传感器的接线端与调节旋钮，同时凸起边缘做了斜向导角处理，加工过程中飞溅到顶盖表面的碎屑会顺着斜角滑落到设备排屑槽内，不会在顶盖表面堆积。考虑到铝材质的加工特性，整个壳体的壁厚保持均匀设计，所有转角位置都做了R角过渡，既适合采用铝型材挤压后精铣的加工工艺，也能避免应力集中导致的零件变形，侧壁的加强筋高度与围边高度保持一致，不会突出顶盖表面影响台面的整体平整度。实际应用中，这款顶盖除了基础的防护作用，还可以作为台面端部的线缆导向结构，

　　围边内侧预留的走线空间可以规整台面传感器、行程开关的连接线，避免线缆外露被加工碎屑刮破，也能让设备台面的外观更加整洁。在安装适配性上，设计时充分考虑了同系列不同宽度台面的通用需求，壳体的连接卡扣位置采用等间距排布，只需要调整顶盖的整体长度就可以适配不同宽度的铝型材工作台，无需重新设计卡扣与加强筋结构，能够降低后续衍生型号的设计与加工成本。
