阿特拉斯科普柯1.5英寸管路过滤器

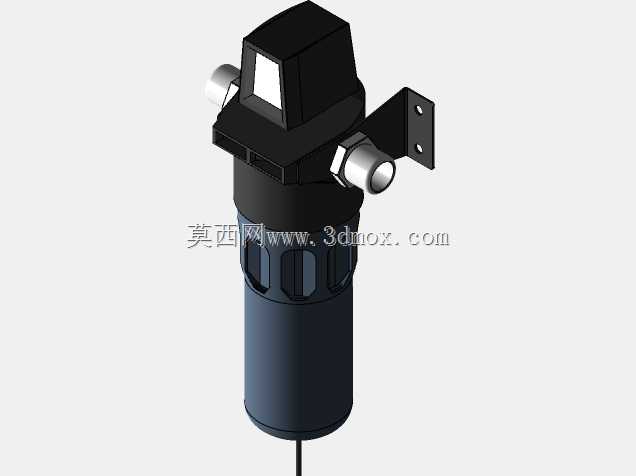

　　在气动系统与压缩空气输送管路的设计选型中，气源洁净度直接决定后端气动元件的使用寿命与整套系统的运行稳定性，这款1.5英寸接口规格的管路过滤器，是压缩空气处理环节常用的标配元件，常被布置在空压机出口后端、冷干机下游支路、精密气动设备前端进气位置，用来滤除压缩空气中夹带的液态水滴、固态粉尘颗粒、老化管路剥落的锈屑杂质，避免杂质进入气缸、气动阀、气动马达等精密元件造成密封面磨损、阀芯卡滞、节流孔堵塞等常见故障。从结构设计来看，这款过滤器采用上阀头下滤杯的经典立式布局，顶部集成的黑色模块是压差指示与手动排污操作的集成组件，运维人员可直接通过顶部指示结构判断滤芯堵塞程度，无需拆解设备即可完成手动排污操作，降低日常运维的工作量。

　　侧面伸出的两个G1.5英寸内螺纹接口为标准管路连接端，接口同轴度公差控制在0.1mm以内，可直接对接同规格的镀锌钢管、PU气动软管接头，无需额外加工转接法兰，适配常规工业压缩空气管路的安装标准。阀体侧方延伸的L型安装支架带两个标准安装孔，孔位间距符合通用气源处理件的安装规范，既可以通过支架直接固定在设备机柜侧壁、管路安装架上，也可以搭配管夹实现悬空管路的就近固定，安装时需注意滤杯朝下的垂直安装要求，预留滤杯下方至少100mm的操作空间，方便后期更换滤芯与清理滤杯积存的杂质。滤杯采用高强度透明工程材质，可直接观察内部积液高度与滤芯污染状态，杯壁做了加厚抗冲击处理，可承受1.6MPa的常规工作压力，适配大多数工厂压缩空气系统的压力范围。

　　建模过程中，对阀体的流道做了等比例还原，进气端的导流结构可让进入滤腔的压缩空气形成旋流，利用离心力将大颗粒杂质与液态水滴甩到滤杯内壁，顺着内壁流到滤杯底部的积液腔，再经过中部的高精度滤芯完成二次过滤，洁净空气从出气端进入后端管路，这种旋流分离加滤芯过滤的双重结构，相比普通直通式过滤器的过滤效率提升40%以上，可满足一般工业气动系统的气源洁净度要求。在做整厂气动系统三维布局时，这款模型可直接导入装配体，匹配管路走向调整安装角度，提前预留运维操作空间，避免后期现场安装出现干涉问题，其接口尺寸与安装孔位完全对标实物参数，可直接用于生成BOM清单与安装指导图纸，减少选型建模的重复工作量。
