打印机头部金属板盒结构设计

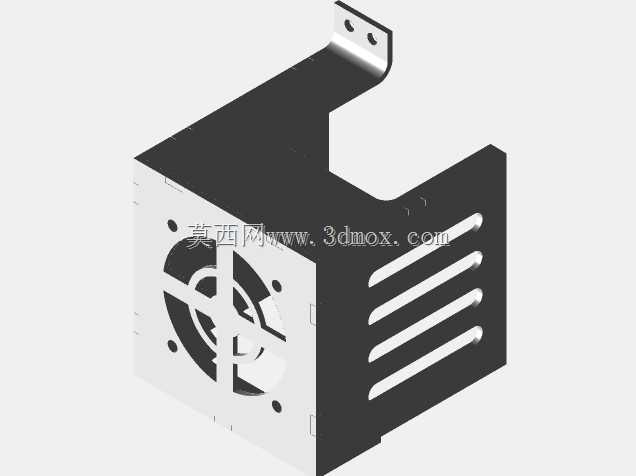

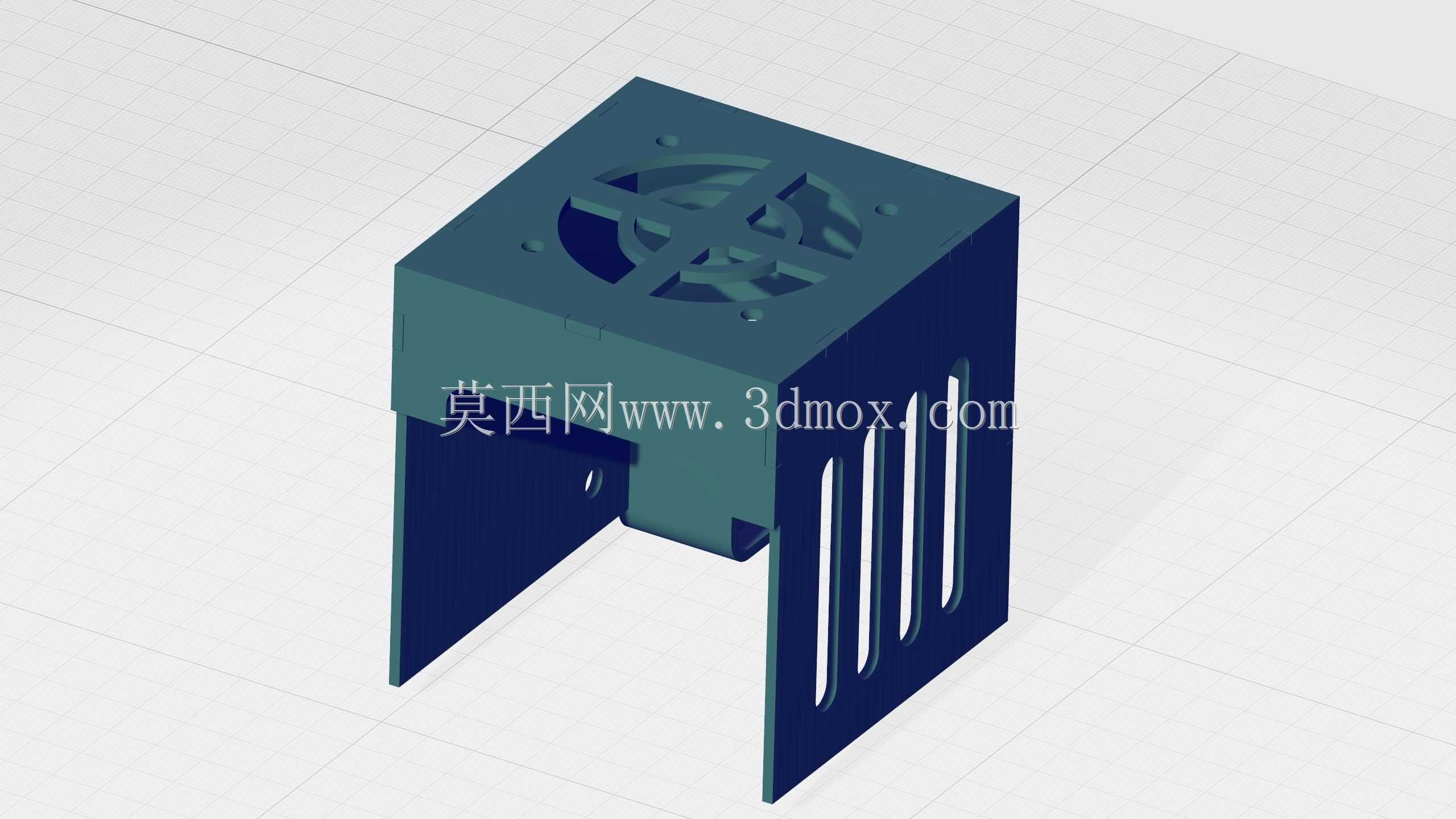

　　这款头部金属板盒主要应用于桌面级熔融沉积成型3D打印设备的挤出端头部防护与功能集成场景，作为打印头组件的外围承载结构，直接安装在X轴运动滑台的末端安装位，随打印头完成XY平面的轨迹运动，同时为挤出端的加热块、喉管、散热风扇及相关接线提供物理防护与布局支撑。从结构设计逻辑来看，整体采用U型开口式钣金折弯构型，顶部预留方形风扇安装位，匹配40mm规格轴流风扇的安装孔距，四个角位设置沉头安装孔，可直接通过M3螺丝将风扇固定在盒体顶面，风扇位中部做格栅式镂空，既保证散热气流可以直吹下方的散热鳍片区域，避免挤出端热量向上传导导致喉管堵料，又能阻挡外部杂物卷入风扇扇叶造成设备故障。盒体两侧壁开设多道平行的长条形通风槽，

　　在不降低整体结构刚性的前提下，进一步提升侧方的空气流通效率，同时可以作为接线的走线路径预留位，方便挤出端的加热线、热敏电阻线、风扇供电线从侧方规整引出，避免线缆随运动部件反复弯折出现断线问题。盒体前侧的U型开口直接对准打印喷嘴的作业区域，预留出足够的喷嘴运动与观察空间，不会干涉打印过程中喷嘴的Z向升降以及平台调平动作，开口的边缘做折边处理，既可以提升钣金件的边缘强度，避免薄钣金边缘划手，也能减少打印过程中溢出的耗材飞溅到盒体内部的电气元件上。从安装边界来看，盒体整体的安装孔位完全匹配常规E3D系列挤出头的安装支架尺寸，顶部安装面与挤出头散热鳍片的顶面保持齐平，两侧壁的高度刚好覆盖加热块以上的散热段区域，

　　不会向下延伸到加热块位置造成热量传导损耗，整体壁厚采用常规钣金加工的1.2mm冷轧钢板参数，既保证足够的结构强度抵御打印过程中的轻微碰撞，又不会过度增加X轴运动组件的负载，避免运动惯量过大影响打印精度。在实际使用场景中，这款板盒可以有效隔绝打印过程中可能出现的耗材滴落、外部磕碰对打印头核心部件的损伤，同时规整的走线布局可以减少设备维护时的理线难度，散热结构的匹配设计也能辅助提升挤出端的散热稳定性，降低长时间连续打印时的堵料概率。
