共轴双旋翼小型遥控直升机结构设计

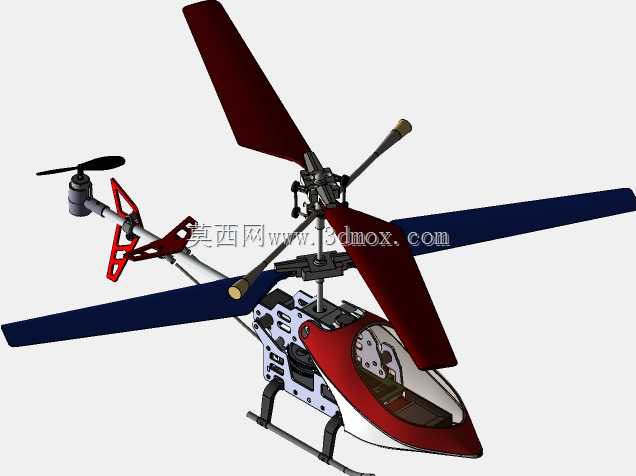

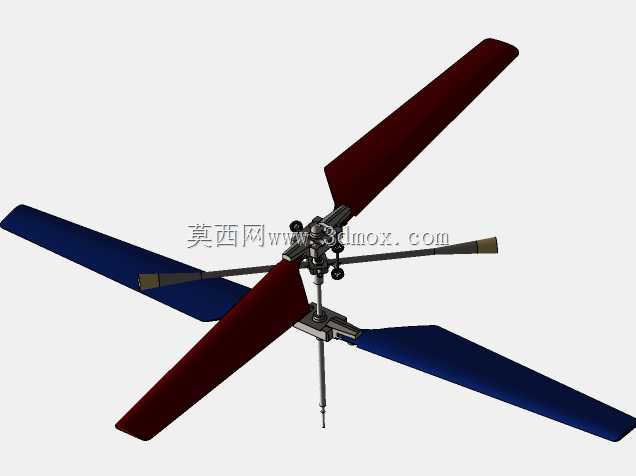

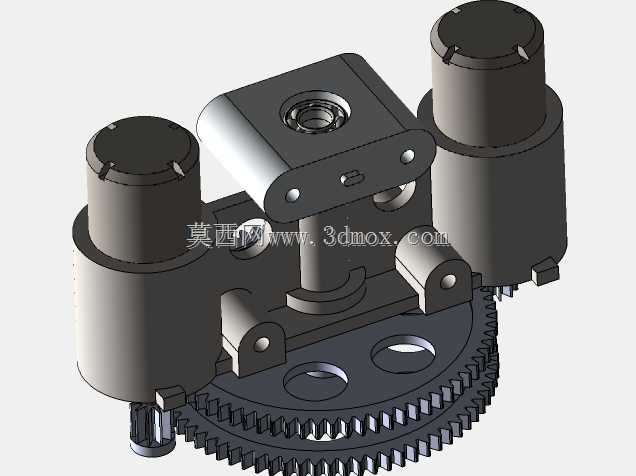

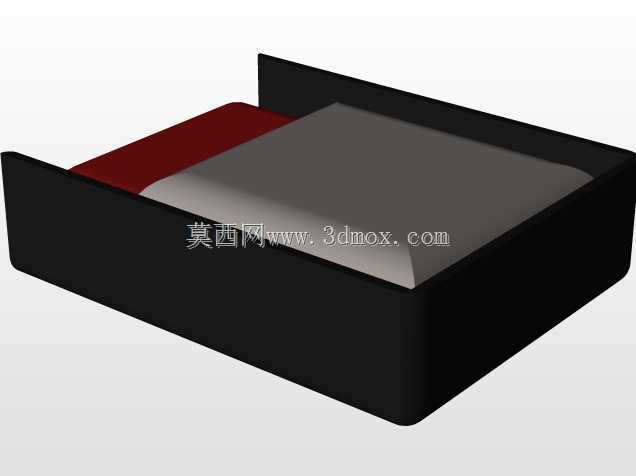

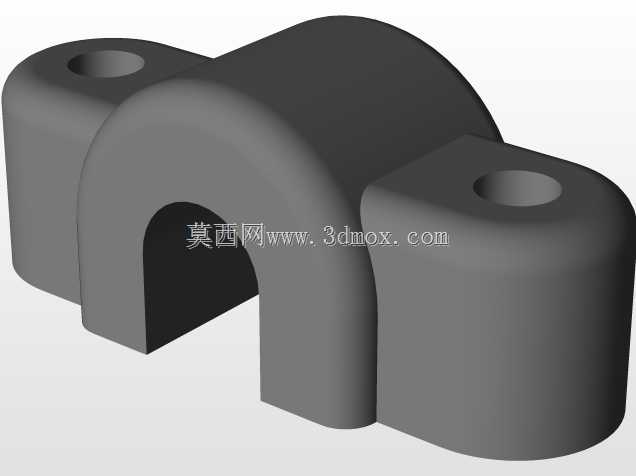

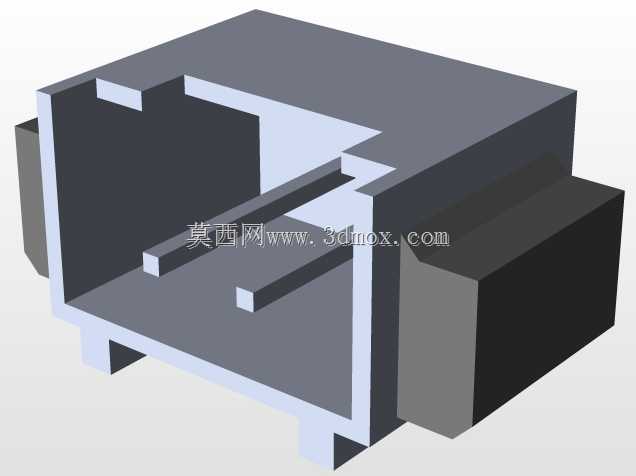

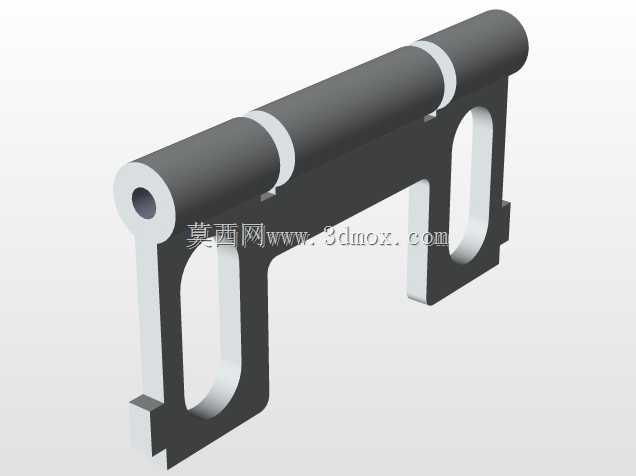

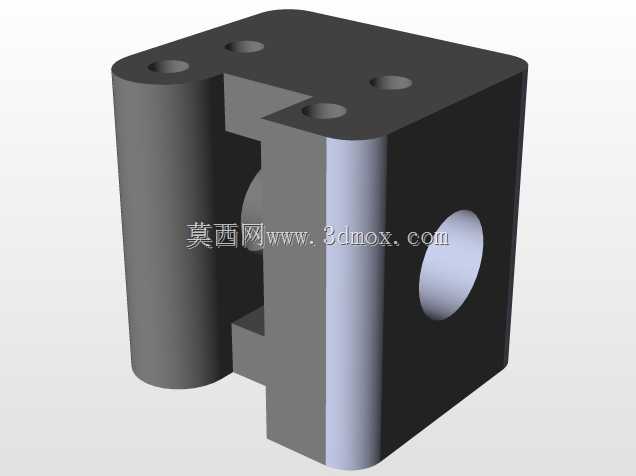

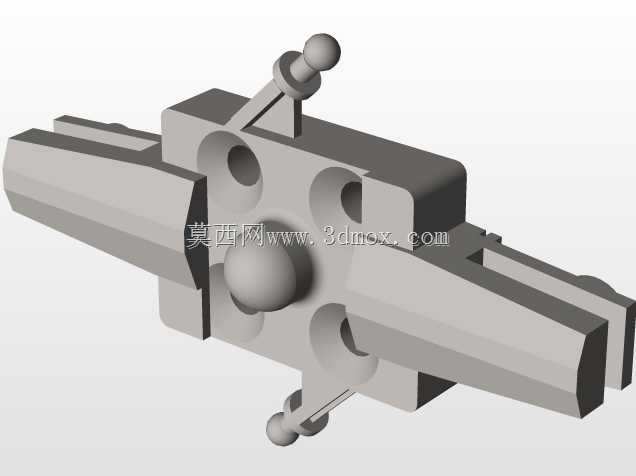

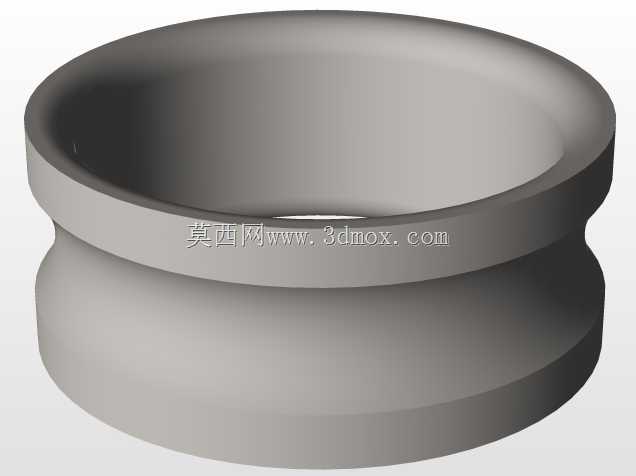

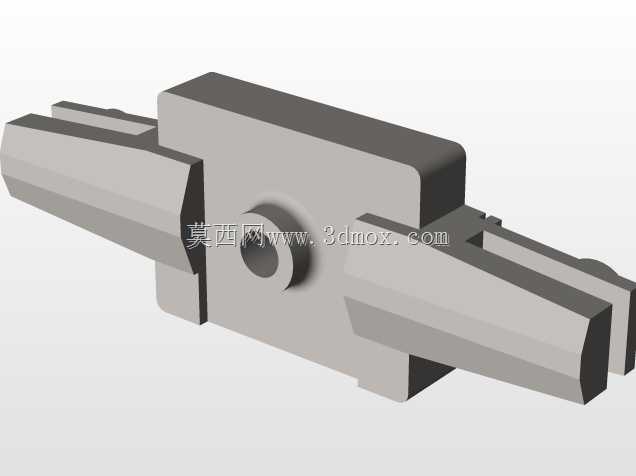

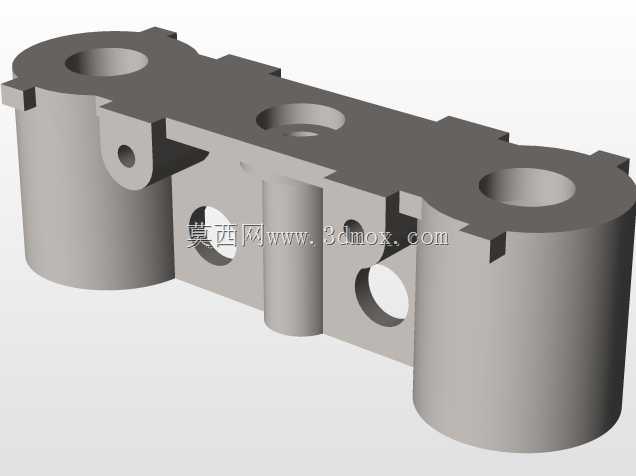

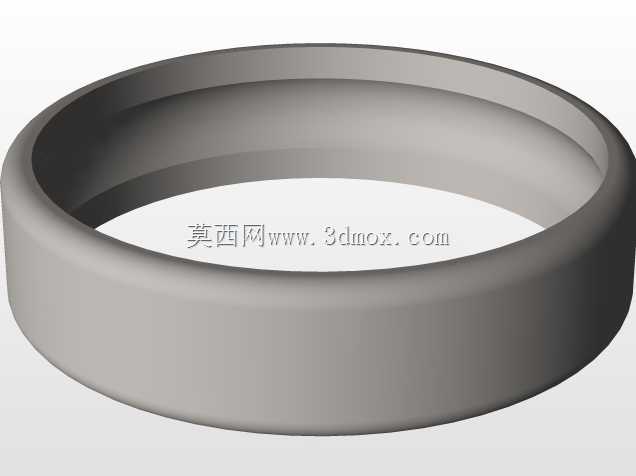

　　这款小型共轴双旋翼直升机的结构设计，核心围绕微小型航模飞行器的低空稳定飞行需求展开，可应用于室内航模竞技、青少年航空科普教学、近距低空航拍搭载平台等场景，区别于传统单旋翼带尾桨的直升机结构，共轴反转双旋翼的布局能抵消旋翼旋转产生的反扭矩，无需额外设置复杂的尾桨传动结构来平衡机身扭矩，仅需小型尾桨提供航向微调的力矩，大幅简化了传动链路的结构复杂度，也降低了整机的动力损耗。从设计思路来看，整机采用模块化拆分思路，将旋翼头总成、机身主框架、动力舱、机头整流罩、起落架、尾撑杆、尾桨组件拆分为独立可装配的单元，每个单元的安装边界都做了定位止口设计，旋翼头的倾斜盘操纵机构预留了舵机安装位，可直接适配标准微型航模舵机的安装尺寸，

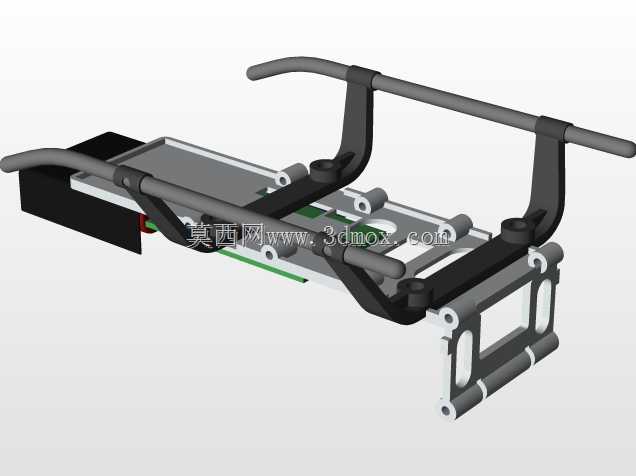

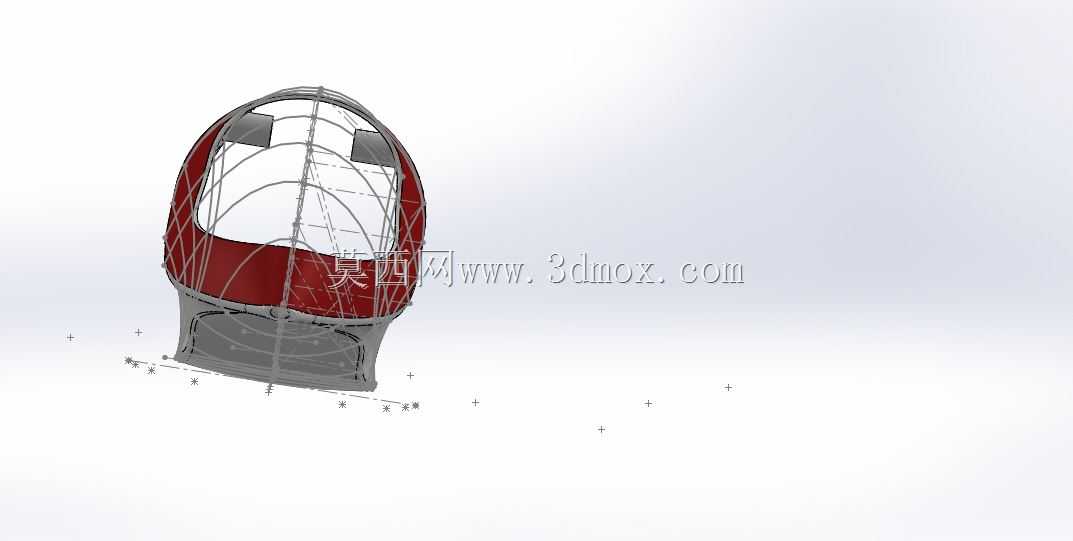

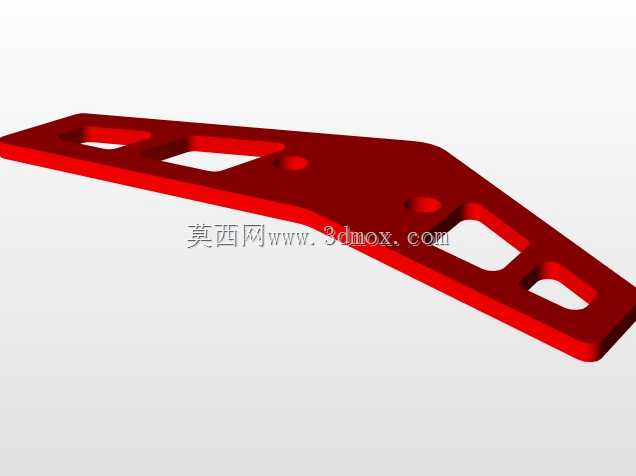

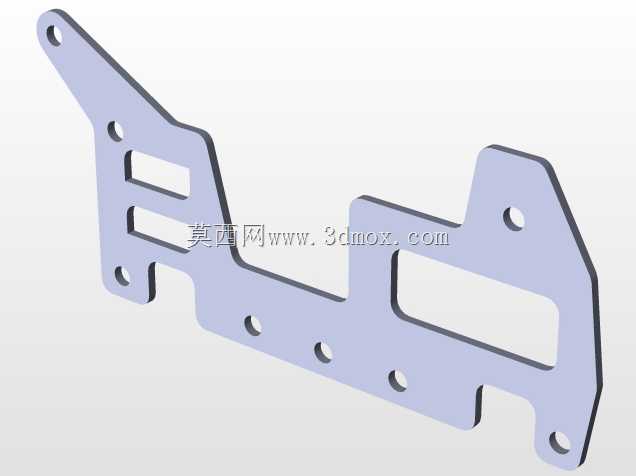

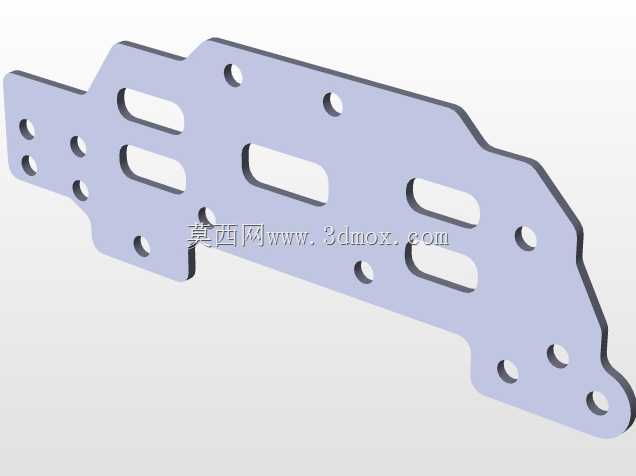

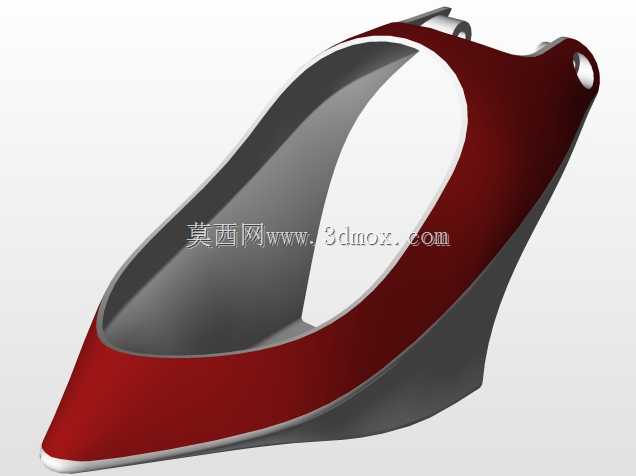

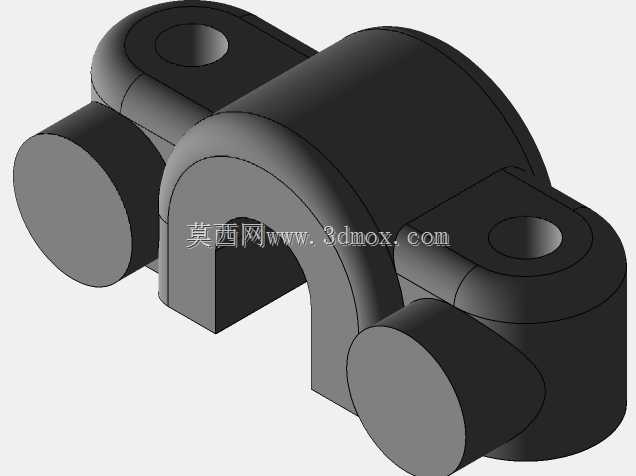

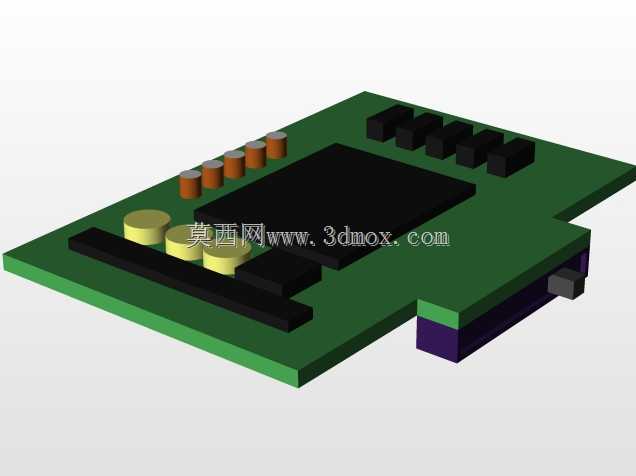

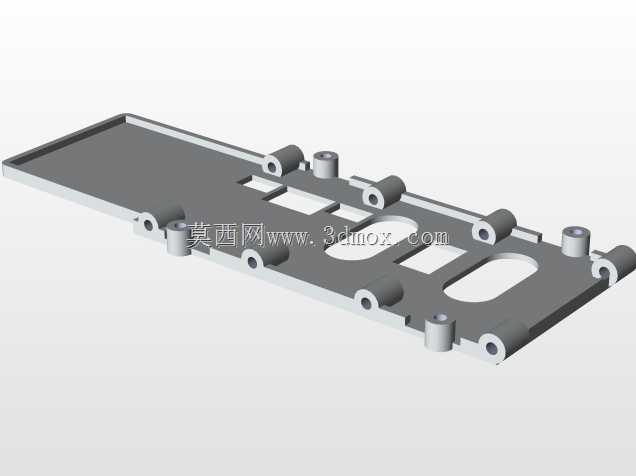

　　无需额外做结构改装。机身主框架采用镂空式板材拼接结构，在保证结构强度的前提下尽可能降低整机自重，框架上预留了电池、接收机、电调等电子元件的安装卡槽，各元件的安装位置都做了重心配平考量，确保整机重心落在旋翼主轴的轴线上，避免飞行过程中出现重心偏移导致的姿态失控问题。外形尺寸上，整机主旋翼直径控制在适合室内飞行的范围，机身长度从机头整流罩前端到尾桨末端的尺寸适配常规航模收纳包的存放空间，起落架采用滑橇式结构，安装位置在机身重心正下方，着陆时的支撑跨度经过测算，能保证降落时的机身稳定性，避免侧翻，滑橇的弧形缓冲结构可吸收着陆时的冲击载荷，保护机身框架与内部电子元件。机头整流罩采用流线型曲面设计，既降低前飞过程中的空气阻力，

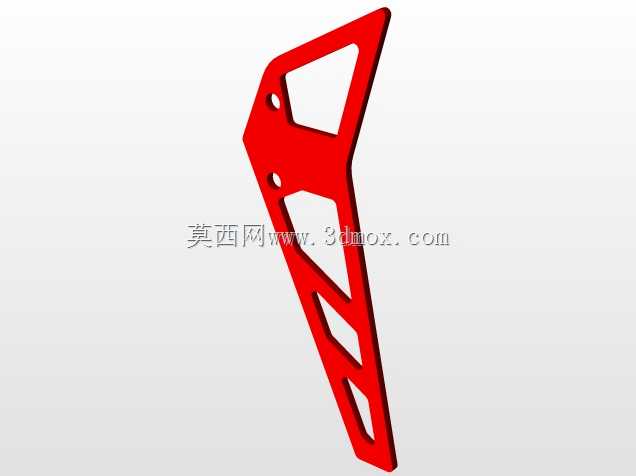

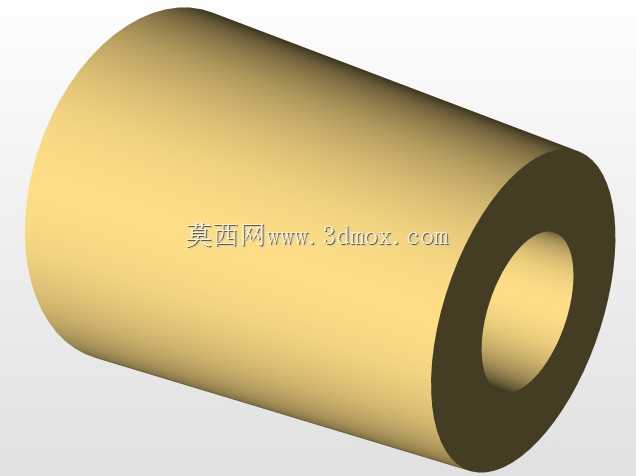

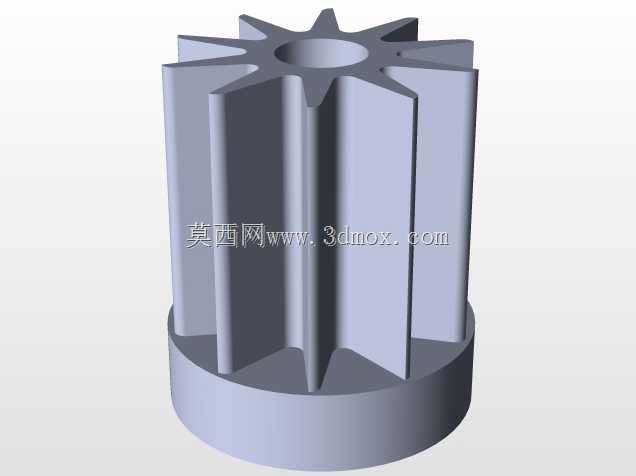

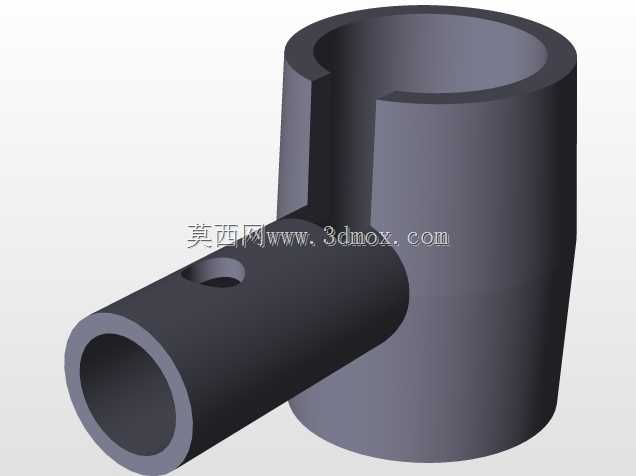

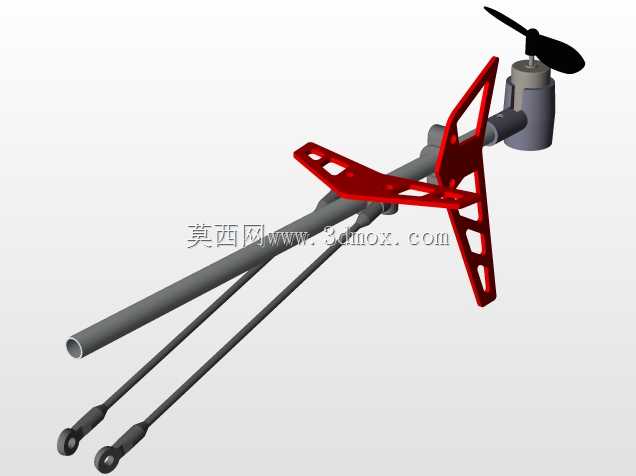

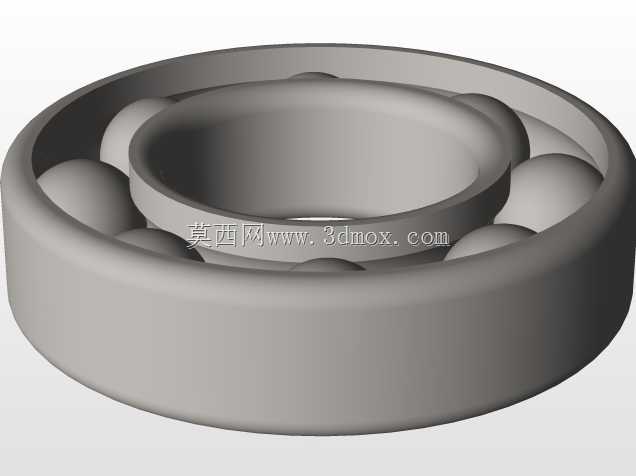

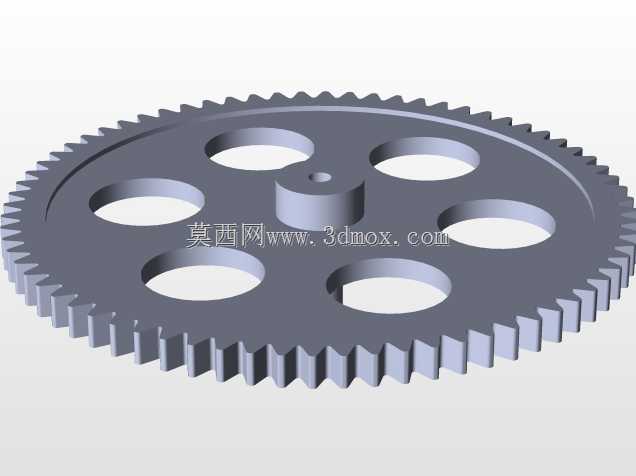

　　也能对内部的动力元件起到防护作用，避免飞行过程中碰撞异物损坏传动结构。尾撑杆采用轻量化杆件结构，将尾桨组件延伸至机身尾部合适位置，保证航向操纵的力矩足够，尾桨的安装角度经过气动布局校核，可在主旋翼总距变化时提供稳定的航向修正力矩，避免机身出现不必要的自旋。各传动部件的配合间隙都做了公差预留，既保证传动过程的顺畅度，也不会因间隙过大导致飞行过程中出现结构晃动，旋翼桨叶的翼型采用适合低雷诺数飞行环境的平凸翼型，能在微型动力的输出下提供足够的升力，保证整机的悬停稳定性与操纵响应速度。
