多层住宅标准层平面户型布局设计图纸

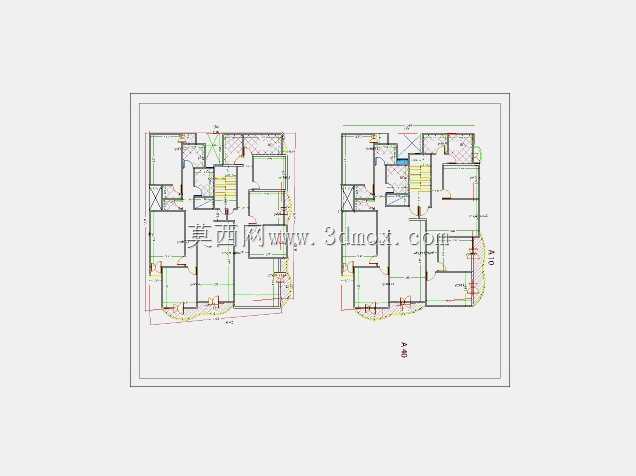

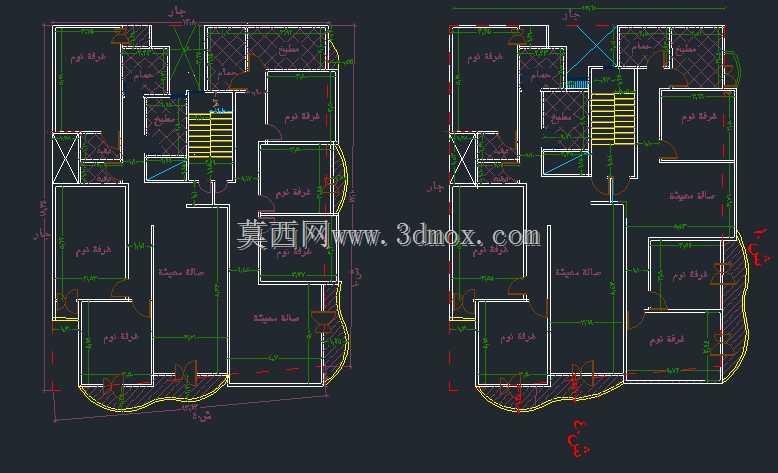

　　该图纸呈现的是一梯两户对称式多层住宅标准层平面布局，核心围绕居住空间的功能分区、动线组织与结构边界做落地化设计，可直接用于住宅项目方案阶段的空间推敲、三维建模底图参考，也能为同类型住宅的户型优化提供实际参照。从布局逻辑来看，核心交通核布置在楼层平面中部，双跑楼梯衔接上下楼层，楼梯间周边预留了足够的通行缓冲空间，满足日常通行与消防疏散的宽度要求，两户分别布置在楼梯间两侧，完全对称的布局既降低了结构施工的复杂度，也能保证两户的采光面、空间利用率保持一致，避免出现户型优劣差异过大的问题。单户内部的空间划分遵循动静分离的居住逻辑，靠近入户区域布置公共活动空间，包括客厅、餐厅与公共卫生间，内侧布置私密休息空间，各卧室的开窗位置均对应建筑外墙，

　　保证每个居住空间都有直接自然采光，弧形外凸的阳台设计既拓展了室内使用空间，也丰富了建筑外立面的造型层次，阳台边界的尺寸标注明确了外挑距离与围护结构的安装位置，后续做三维建模时可直接依据标注确定外轮廓边界。图纸上的尺寸标注覆盖了墙体定位、门洞宽度、房间净深等核心安装边界参数，所有墙体的厚度区分明确，承重墙与填充墙的线条标识清晰，能为后续的结构建模、水暖电点位布置提供准确的定位依据，避免出现空间尺寸冲突的问题。从实际应用场景出发，该布局适配刚需类多层住宅项目，各功能空间的尺度符合日常居住使用需求，没有冗余的浪费空间，公共区域与私密区域的动线互不交叉，入户后可直接抵达公共活动区，进入卧室区域无需穿越客厅，保证了休息空间的私密性。

　　在做三维模型搭建时，可直接依据平面标注的尺寸确定墙体定位、门窗洞口位置，楼梯的踏步尺寸、梯段宽度在平面上也有明确标识，能直接还原楼梯的三维结构，弧形阳台的轮廓标注可辅助完成曲面造型的建模，保证模型与实际设计尺寸完全匹配。
