BM型单轮起重滑轮组结构设计

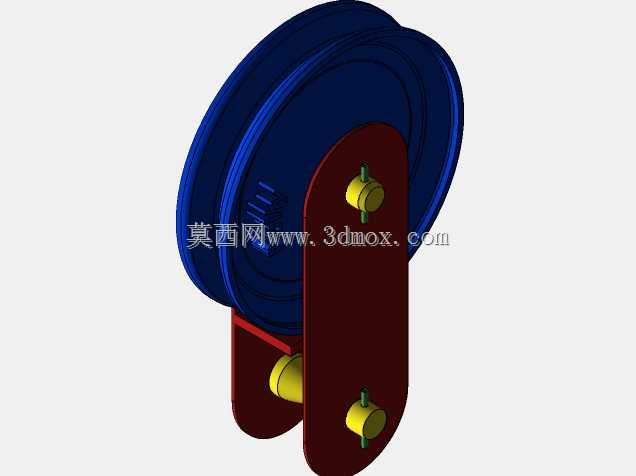

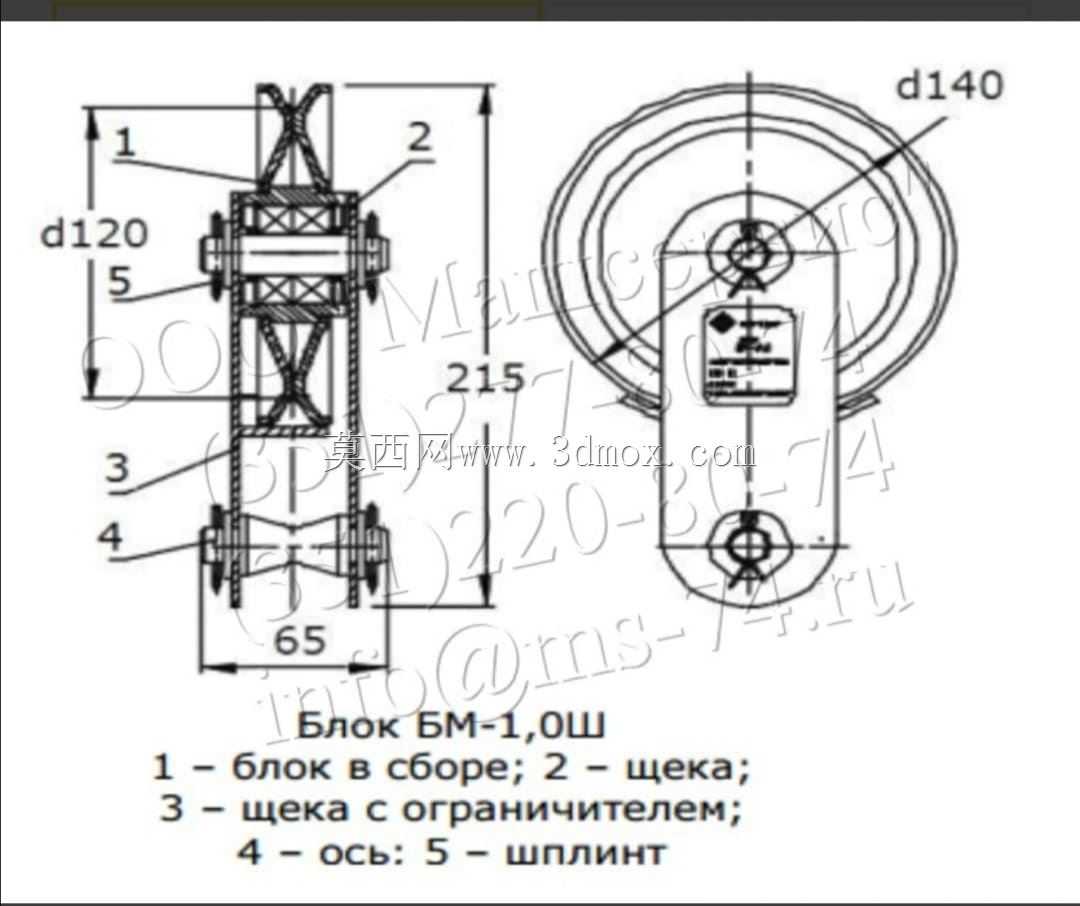

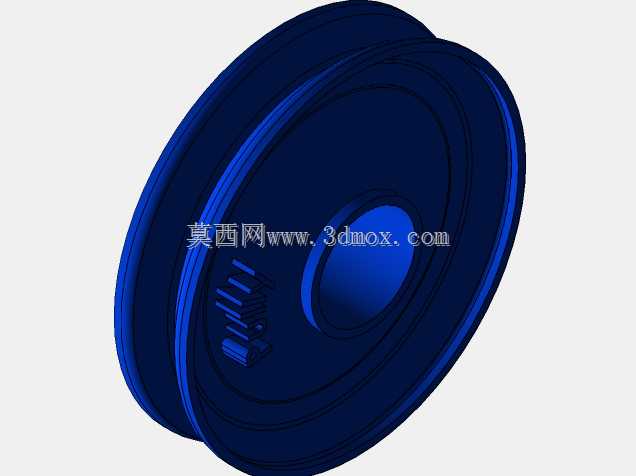

　　在车间物料转运、小型设备吊装、户外临时起重作业场景里，这类单轮起重滑车是非常高频使用的受力传导部件，核心作用是改变绳索牵引方向，配合卷扬机、手拉葫芦等牵引设备完成重物的垂直起吊或水平移位，也可在固定缆风绳系统里作为导向支点，分散绳索弯折处的应力集中，避免绳索直接与钢结构棱角摩擦出现断丝损耗。从结构拆解来看，整套滑车由滑轮本体、双侧夹板、带限位侧的夹板、销轴、开口销五个核心零件组成，滑轮轮槽做了适配常规起重钢丝绳的圆弧过渡设计，轮槽直径120mm，匹配直径8-12mm的纤维芯或钢芯起重钢丝绳，轮体内部集成了滑动轴承衬套，可降低绳索牵引时的转动阻力，减少轮槽与钢丝绳的滑动磨损。双侧夹板采用对称式钣金折弯成型结构，

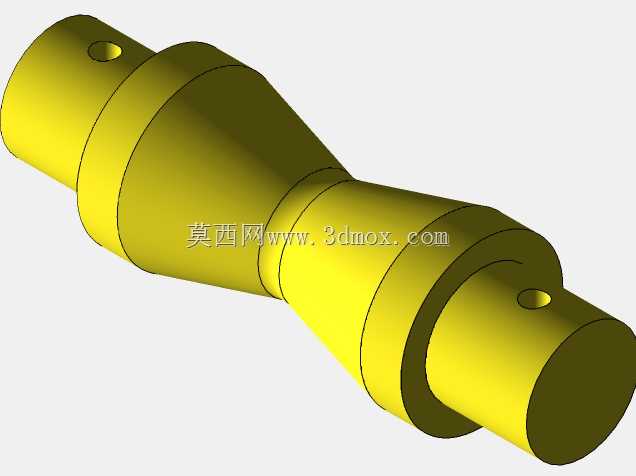

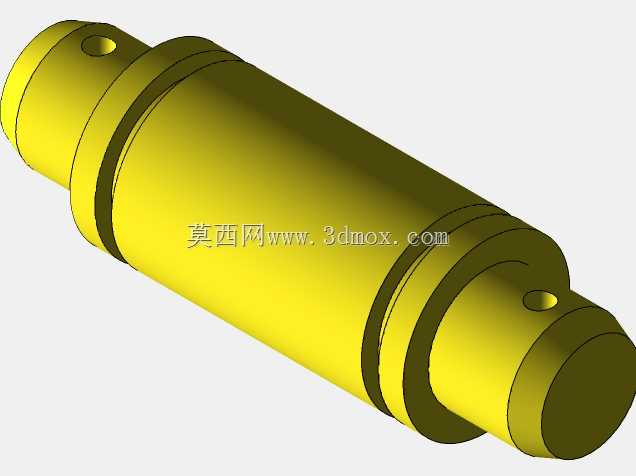

　　其中一侧夹板集成了限位凸台，安装后可限制滑轮沿销轴方向的窜动，避免滑轮偏磨轮槽边缘，两块夹板通过销轴贯穿连接，销轴端部采用开口销做轴向防松固定，无需额外螺纹紧固件，现场拆装维护时仅需拔出开口销即可抽出销轴，快速更换磨损的滑轮或清理轮槽内卡入的泥沙、铁屑等杂物。从安装边界尺寸来看，整套滑车整体外径140mm，两夹板外侧总宽度65mm，销轴中心到夹板顶端吊点的垂直距离为215mm，顶端吊点为一体式U型挂接结构，可直接挂接在卸扣、吊环等标准起重吊具上，安装时需注意预留出绳索进出轮槽的操作空间，避免夹板边缘与周边钢结构干涉。设计时充分考虑了现场作业的粗暴使用工况，所有外露棱边都做了倒角处理，夹板厚度预留了足够的安全余量，

　　可承受1吨额定载荷下的冲击拉力，开口销采用标准镀锌件，防止户外潮湿环境下锈蚀导致销轴脱出，日常使用时仅需定期向销轴与滑轮衬套的配合间隙加注润滑脂，即可保证滑轮转动顺畅，延长整体使用寿命。这类滑车没有复杂的传动结构，核心设计逻辑是在保证额定载荷强度的前提下尽可能简化结构，降低现场维护难度，同时控制整体自重，方便单人携带转移作业点位，相比多轮滑轮组，单轮结构的绳索穿绕更便捷，适合小吨位、短距离的快速吊装作业场景，在设备安装检修、建筑施工辅料吊运、仓储重型货物移位等场景都有广泛应用。建模时严格按照工程图标注的尺寸公差做配合设计，销轴与夹板安装孔采用间隙配合，保证销轴拆装顺畅，滑轮内孔与衬套采用过盈配合，避免衬套随滑轮转动时出现窜动，轮槽的圆弧半径做了优化，比适配钢丝绳半径大0.5mm，既可以保证钢丝绳完全落入轮槽受力，也不会因为槽宽过大导致钢丝绳压扁变形。
