带安装耳户外防水塑料接线盒结构

　　做户外传感点位布线、工业现场分线防护的工程师，大概率都接触过这类带固定耳的塑料接线壳体，这类壳体是电气布线环节里最常用的防护载体，不管是户外厂区的温感、压感传感节点布线，还是户外设备的线路转接、端子排固定，都需要这类具备基础防护能力的壳体来承载内部电气连接件，避免线路接头裸露带来的短路、锈蚀、误触风险。这款接线盒采用上下盖扣合的结构设计，盒体边缘做了止口结构，装配时可以在止口处加装密封胶条，就能实现常规户外场景的防水防尘需求，上盖通过四角的螺丝与盒体锁紧，锁紧后密封面受力均匀，不会出现局部缝隙导致防护失效的问题。盒体两侧延伸出带安装孔的固定耳，安装时不需要在盒体主腔体上打孔，完全不会破坏壳体本身的密封性能，

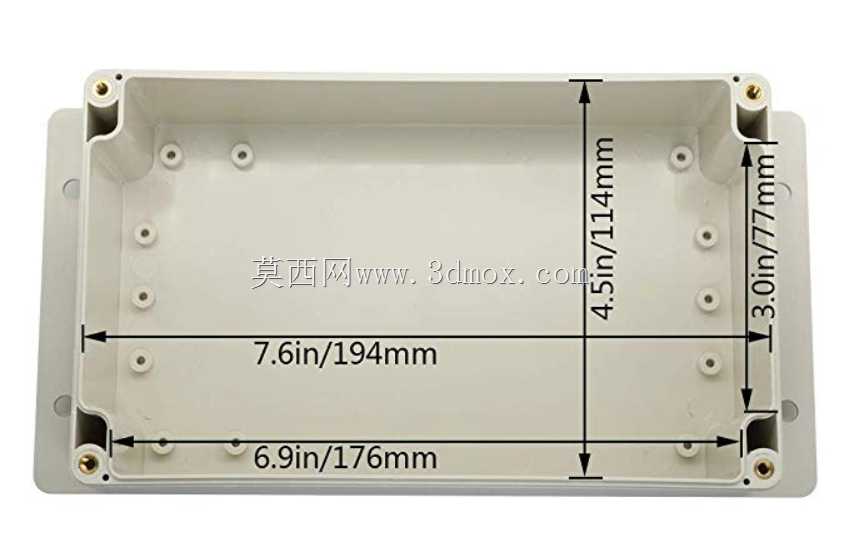

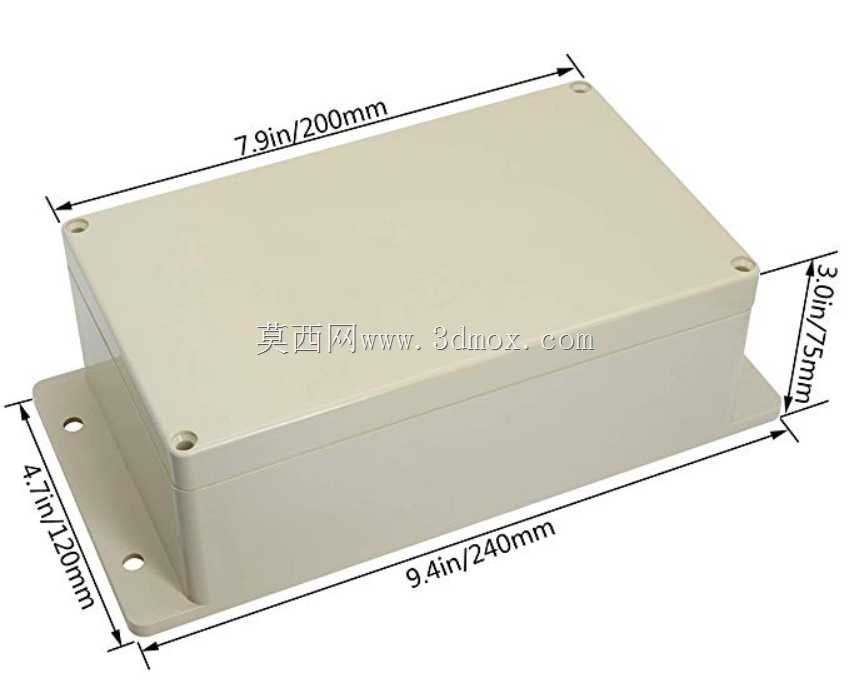

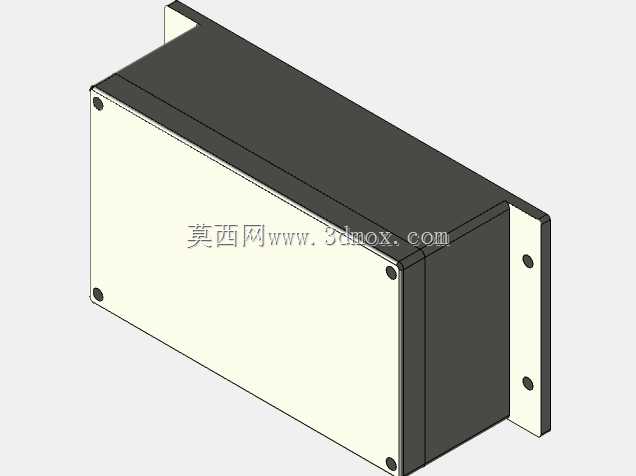

　　固定耳的安装孔位可以适配常规的膨胀螺丝、自攻螺丝，不管是固定在墙面、设备机架还是户外立杆上，都能获得稳定的安装强度，不会因为长期户外风吹震动出现松脱。尺寸方面，这款壳体的总长为240mm，总宽200mm，不含固定耳的主体高度为75mm，选型时可以提前核算内部可容纳的端子排数量、小型线路板尺寸，预留好接线的弯曲半径空间，避免出现内部元件装不下的问题；固定耳上的安装孔中心距可以直接对应安装面的打孔位置，不需要现场二次测量定位，能大幅减少现场安装的工作量。设计这类壳体的三维模型时，要重点关注上下盖的配合公差，塑料件注塑成型会有一定的收缩率，止口位置的配合间隙要控制在合理范围，既要保证装配时能顺利扣合，也要避免间隙过大导致密封失效；

　　盒体的壁厚要保持均匀，避免注塑过程中出现缩痕、变形，固定耳与盒体的连接位置要做圆角过渡，减少应力集中，避免安装锁紧时固定耳出现断裂。这类壳体除了用于传感器线路的转接防护，还可以用来制作小型的户外信号中继模块、低压设备的分线端子盒、户外照明线路的接头防护，适用场景覆盖工业传感布线、户外电气安装、设备配套电气防护等多个领域，选型时只要核对好安装尺寸、内部空间和防护等级要求，就能直接适配多数低压布线的防护需求。
