车船机载嵌入式杯托结构设计

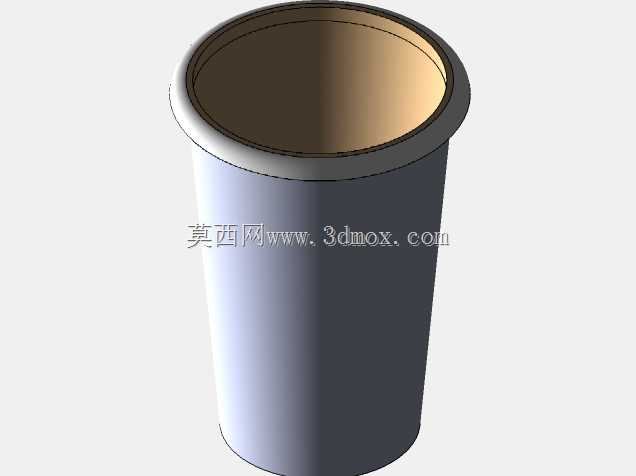

　　这款杯托结构最初是为船舶舱室操作台配套设计的嵌入式置物部件，实际适配场景覆盖汽车中控扶手区、游艇休闲操作台、民航客机座椅扶手置物位等多类移动载具的置物需求，核心作用是在载具行驶产生颠簸、倾斜工况时，稳定承托常规直身水杯、纸杯或金属饮品杯，避免饮品倾洒污染舱内设备或内饰。从结构设计逻辑来看，整体采用上宽下窄的锥台形腔体，腔体侧壁设置1.5度的拔模斜度，既方便注塑或金属冲压成型时的脱模作业，也能适配不同底部直径的常规饮品容器，杯口位置设置外翻的卷边凸缘，凸缘宽度为8mm，安装时可直接搭在操作台预开的安装孔边缘，不需要额外设置紧固件就能完成限位固定，安装孔仅需要按照杯身最大外径预留0.5mm的装配间隙即可，

　　安装后凸缘上表面与操作台表面齐平，不会突出台面造成磕碰或积灰。杯身腔体的深度设计为120mm，常规350ml到500ml容量的直身杯放入后，杯身重心落在腔体内部三分之二高度位置，即使载具出现30度以内的倾斜，杯体也不会从托槽内滑脱，腔体底部预留了2mm厚度的承托底，底面上设置有4个直径3mm的沥水通孔，若不慎有少量饮品洒入托槽内，液体可通过通孔直接排到台面下方的预留导流槽内，不会在托槽内积留滋生霉菌或腐蚀部件。材质选型上可根据使用场景调整，船舶场景可选用304不锈钢冲压成型，耐海洋盐雾腐蚀；汽车内饰场景可选用ABS加玻纤注塑，表面做皮纹处理匹配内饰质感；民航场景可选用阻燃PC材质，满足航空内饰的防火要求。

　　设计过程中重点考量了不同载具的安装边界，杯身最大外径为92mm，最小底部外径为78mm，对应的安装开孔直径为90mm，开孔深度只需要预留125mm即可完成装配，不需要对操作台内部结构做大规模改造，适配绝大多数现有载具的操作台厚度范围，凸缘的圆角处理为R3，避免安装和使用过程中锐边划伤使用者，杯身内壁做光滑处理，日常清洁时仅需要用抹布擦拭即可，没有卫生死角。实际路测与船测过程中，在常规颠簸路面、船舶遇浪横摇的工况下，放入托槽的水杯没有出现滑脱、倾洒的情况，外翻凸缘的承重能力可达到5kg，即使放置较重的金属保温杯也不会出现变形或脱落的问题，结构没有多余的活动部件，长期使用不需要额外维护，故障率极低。
