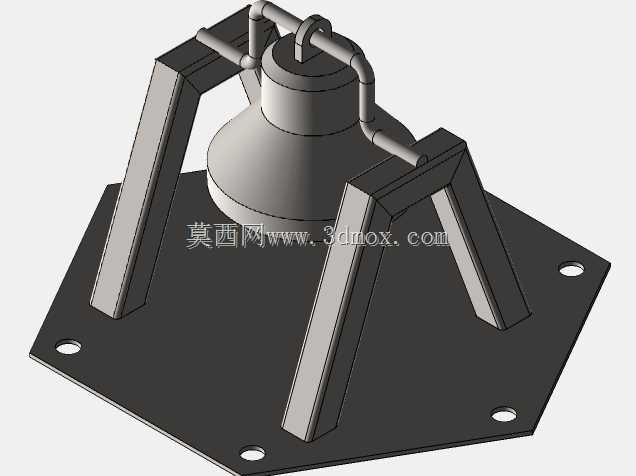

带安装底座的庙宇钟形构件结构设计

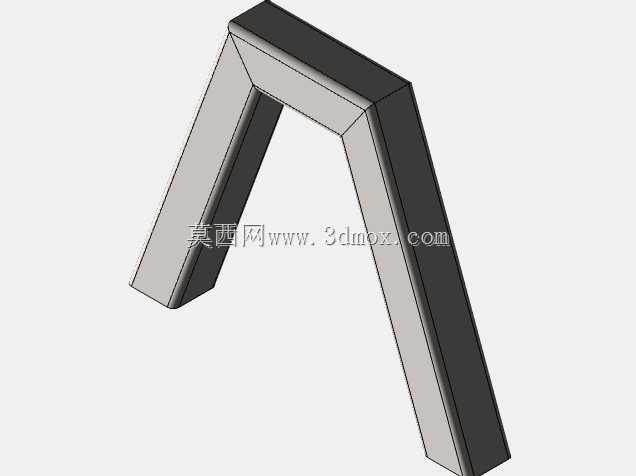

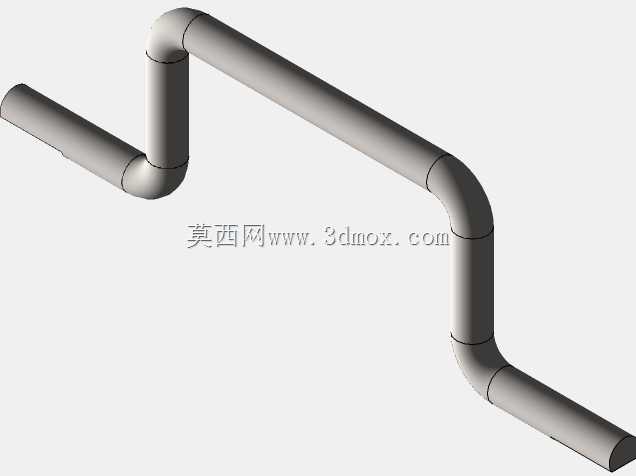

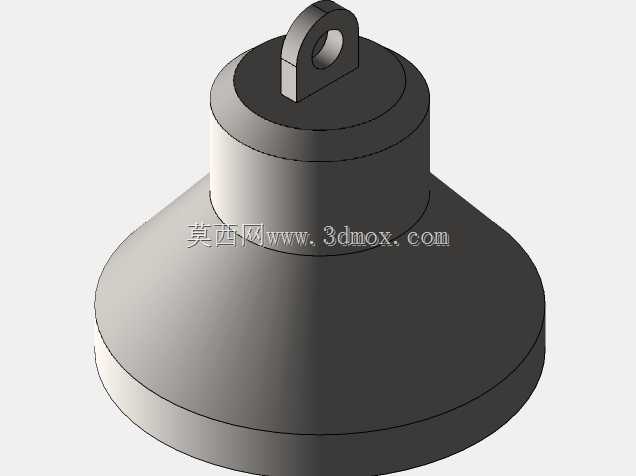

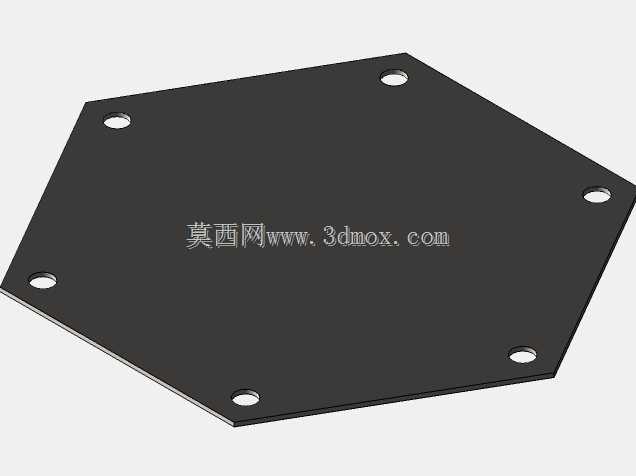

　　该构件采用六边形安装底板作为承载基础，底板上均匀分布六个圆形安装通孔，可适配膨胀螺栓或机牙螺丝完成与混凝土基座、金属安装面的刚性固定，安装孔位的对称排布能抵消钟体振动时产生的径向偏载，避免长期使用后出现固定件松脱的问题。支撑部分采用四根等截面斜向方柱结构，柱体从底板安装孔内侧位置向上收拢，在钟体上部形成稳定的三角支撑框架，相比直立柱结构，斜撑设计可将钟体工作时的垂直振动载荷分解为沿柱体轴向的压应力，大幅降低柱根位置的应力集中系数，提升整体结构的抗疲劳性能。钟体主体采用上窄下宽的锥台形回转结构，上部设置圆柱形吊挂连接座，连接座通过弯制圆管形成的环形吊挂结构与斜撑框架顶部相连，环形吊挂结构既可以作为钟体的吊挂承载点，

　　也能在钟体摆动时提供一定的限位作用，避免钟体与支撑柱发生碰撞。从实际应用场景来看，该结构既可以作为传统庙宇中使用的小型祈福钟的支撑安装结构，也可调整内部配重后作为户外庭院的钟形装饰灯具使用，两种应用场景下的载荷特性存在一定差异：作为钟体使用时，结构需要承受钟锤敲击产生的瞬时冲击载荷，因此在支撑柱与底板、支撑柱与顶部框架的连接位置均做了加厚处理，保证连接强度；作为灯具使用时，锥台形钟体内部可预留光源安装空间，上部的环形吊挂结构可作为走线通道，兼顾结构功能与布线需求。设计过程中对安装边界做了明确约束，底板的外轮廓尺寸适配常规户外安装的水泥基座尺寸，不需要额外定制转接件即可完成安装，支撑柱的倾斜角度经过反复校核，既保证了足够的支撑稳定性，

　　也避免了柱体间距过小导致钟体摆动空间不足的问题，钟体底部与底板之间预留了足够的间隙，既可以保证敲击时的声音传出效果，也能避免钟体振动时与底板发生剐蹭。整体结构全部采用规则几何特征构建，没有复杂的曲面造型，加工时可通过板材切割、管材弯制、焊接组装的工艺完成，不需要开模，适合小批量定制生产，各部件的壁厚设置兼顾了结构强度与整体重量，不会因重量过大导致安装难度提升，也不会因壁厚过薄导致敲击时产生杂音或者结构变形。
