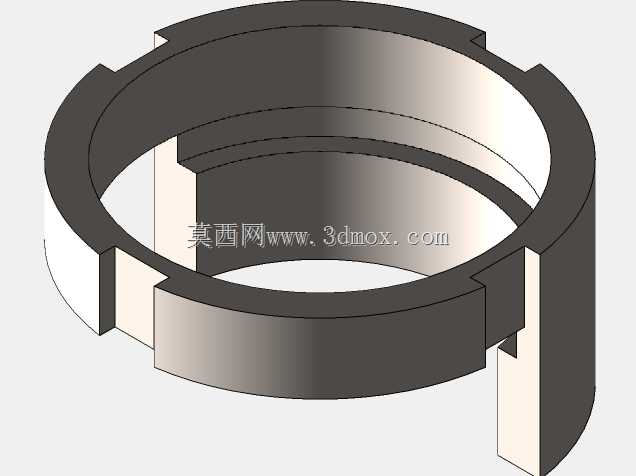

带凸耳剖分式环形定位锁紧衬套结构

　　这类带周向凸耳的剖分式环形结构件，常被用在流体管路、检测传感组件的安装定位环节，在化工流体输送、小型实验设备的管路装配场景中十分常见，主要承担径向定位、轴向限位以及配合密封件实现静密封预紧的作用。从结构设计来看，整体采用环形薄壁主体，周向均匀分布的凸耳并非用于外部螺栓连接，而是与配套基座的卡槽配合，实现安装时的周向防转，避免部件在受流体冲击、设备振动时出现周向窜动，影响检测元件的检测精度或是密封面的贴合度。剖分式的开口设计，是这类零件的核心设计点，区别于整体式衬套，它可以在不拆卸上下游管路、周边关联部件的前提下，直接从径向卡装到指定安装位置，大幅降低设备后期维护、易损件更换的拆装工作量，尤其适合空间紧凑、周边管路排布密集、

　　无法实现轴向套装的安装场景。从结构细节来看，零件的内壁与外壁均设计有阶梯台阶，内侧台阶用于抵接安装位的轴肩或是传感元件的定位端面，外侧台阶则与基座的安装沉孔配合，实现轴向的安装限位，保证装配后零件的端面与安装基准面的平行度符合要求，避免出现偏斜导致的密封失效、定位不准问题。周向凸耳的尺寸与基座卡槽的配合间隙控制在0.1mm到0.2mm之间，既保证安装时可以顺利卡入，又不会因为间隙过大导致周向晃动，凸耳的轴向高度与卡槽深度保持一致，装配后凸耳端面与卡槽端面齐平，不会出现凸起干涉周边其他部件的情况。零件的壁厚根据使用场景的压力等级调整，常规低压流体场景下壁厚保持在3mm到5mm即可满足强度要求，若用于有一定压力的管路场景，

　　可适当增加壁厚并在凸耳位置做圆角过渡，避免应力集中导致的零件开裂。安装时需要注意，开口位置需要避开流体的直接冲击方向，同时要保证剖分面的贴合紧密，若配套密封使用，需要在剖分位置预留密封件的压缩余量，避免出现泄漏点。这类结构在建模时需要重点保证各台阶的同轴度，凸耳的周向位置度，以及剖分面的平面度，这些形位公差直接影响最终的装配效果与使用稳定性，若同轴度偏差过大，会导致装配后出现卡滞、定位偏移的问题，若剖分面平面度不足，会导致卡装后零件出现圆度变形，影响与配合件的贴合效果。
