汽车传动箱连接密封法兰垫片结构设计

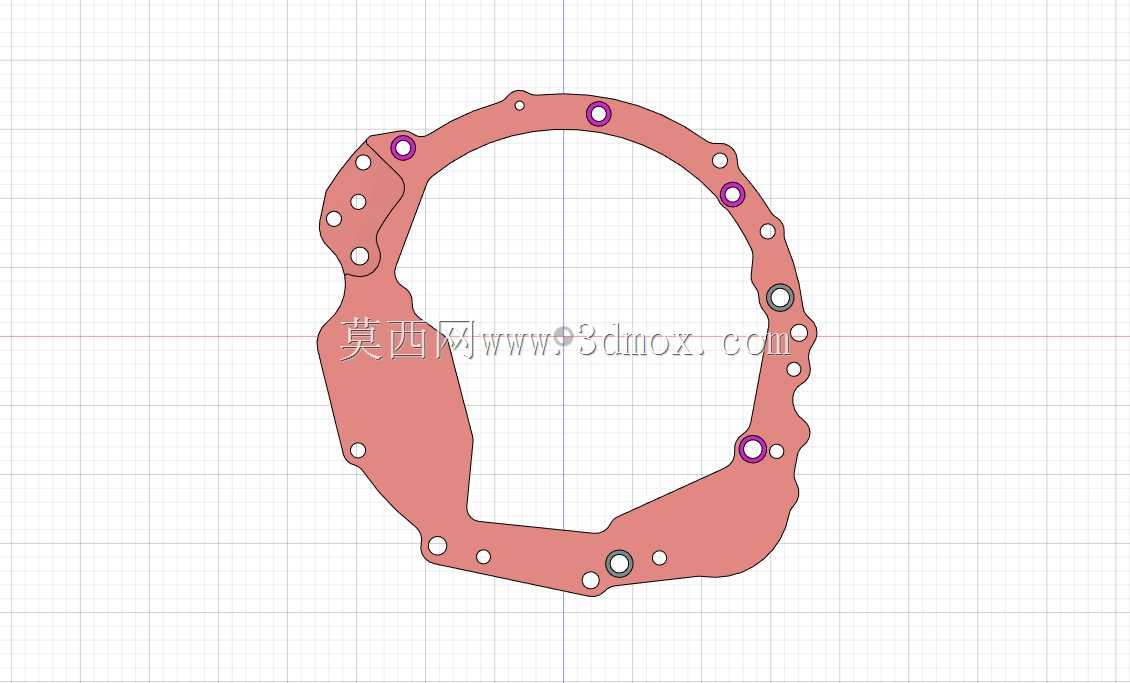

　　这款法兰垫片主要应用在汽车动力传动系统的箱体接合面位置，日常装车场景中，它被夹在变速器壳体与离合器壳体、或者分动箱与主减速器壳体的接合端面之间，核心作用是填充两个金属接合面的微观加工不平度，阻断润滑油从箱体结合缝隙渗漏的路径，同时阻隔外界灰尘、水汽进入箱体内部污染传动油液与齿轮啮合副。从结构设计逻辑来看，整个垫片的轮廓完全匹配对应箱体接合面的外形边界，没有多余的外伸结构，能在保证密封覆盖范围的前提下，尽可能减少材料占用，避免与周边的线束固定卡扣、换挡摇臂运动路径产生干涉。垫片上分布的多组安装孔位，完全对应箱体接合面上的螺栓排布位置，其中几处直径更大的孔位是适配主定位销与大扭矩紧固螺栓的，这类孔位周边做了局部加厚的压合区域，

　　能避免螺栓拧紧时垫片被压溃变形，其余小孔对应普通紧固螺栓，孔位的位置度公差控制在±0.1mm以内，保证装配时所有螺栓能顺利穿入，不会出现孔位错位导致的垫片褶皱问题。在安装边界的考量上，垫片的厚度根据箱体接合面的平面度加工精度选定，常规配套的铝合金压铸壳体平面度在0.05mm以内时，垫片厚度选取0.8mm即可满足密封要求，装配时螺栓的拧紧顺序需要遵循对角分步拧紧的原则，从靠近定位销的孔位开始，逐步向外侧扩展拧紧，保证整个垫片的压合面受力均匀，不会出现局部压合过紧导致垫片材料蠕变、或者局部压合力不足出现渗漏的问题。垫片的内圈轮廓完全避让开箱体内部的齿轮、轴类等运动部件，预留了足够的安全间隙，即使车辆运行过程中箱体出现轻微的热胀冷缩变形，

　　垫片也不会与内部运动件发生刮蹭。从实际使用场景出发，这类垫片需要耐受传动油的长期浸泡，同时适应-40℃到120℃的工作温度区间，在车辆起步、急加速等工况下，箱体接合面出现微小的相对错位时，垫片材料能产生对应的弹性形变，始终保持与两个接合面的紧密贴合，维持密封性能的稳定。在建模过程中，所有孔位的排布都严格参考箱体接合面的螺栓孔坐标，轮廓线的曲率完全匹配壳体的外形曲面，避免出现垫片边缘超出壳体或者密封覆盖不足的问题，针对几个受力集中的螺栓孔位，特意做了孔边的圆弧过渡处理，减少应力集中导致的垫片开裂风险。
