UltimakerS5打印机核心承载框架结构

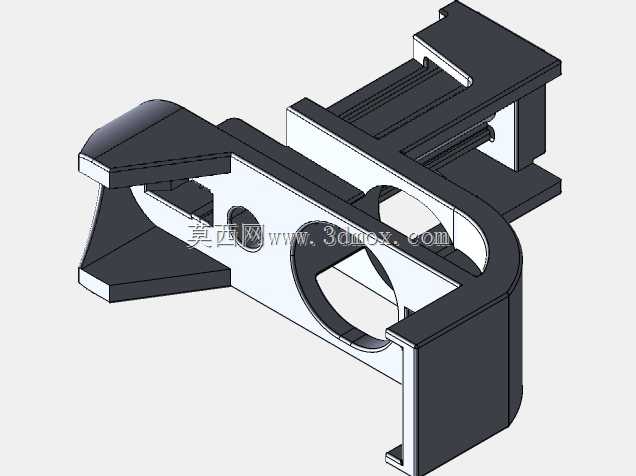

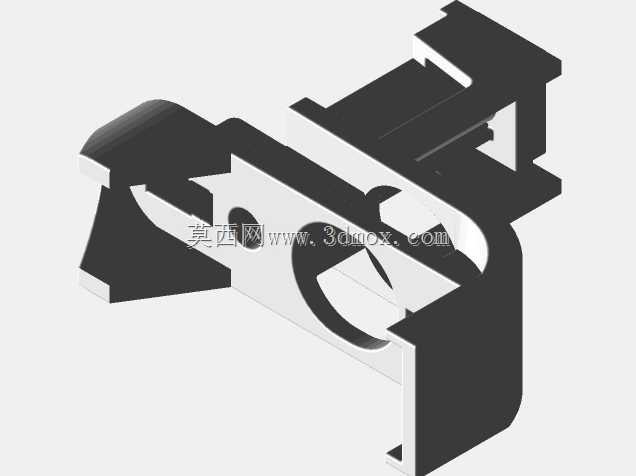

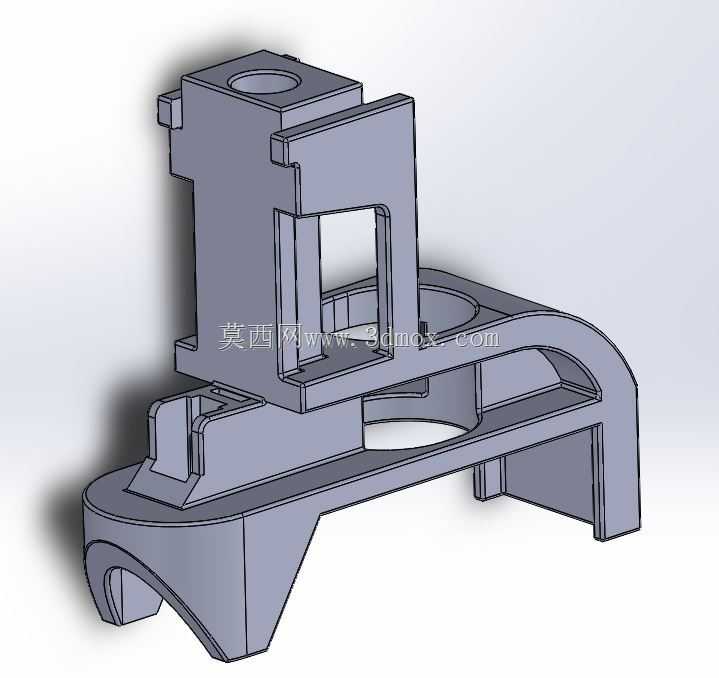

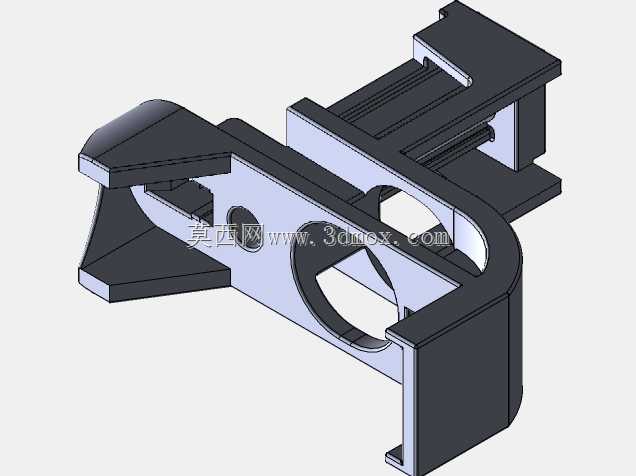

　　该框架作为桌面级FDM3D打印设备的核心承载构件，主要承担打印喷头组件、运动导向组件以及部分送料管路的定位与载荷传递作用，在整机结构中处于打印运动单元与机身底座的衔接位置，直接决定打印过程中喷头运动的稳定性与重复定位精度。从实际应用场景来看，这类框架多用于桌面级工业入门款双喷头3D打印设备，适配小批量原型件制作、工装夹具打样、教学实训类打印作业的工况，日常运行中需要承受喷头快速往复移动带来的交变载荷，同时要抵抗喷头加热模块传导的局部温升带来的轻微形变影响。设计层面上，框架采用一体化折弯与局部凸台定位结合的结构形式，上部的方形安装腔用于固定喷头滑座的导向导轨安装基准面，侧面的镂空槽位用于避让送丝管与信号排线的走线路径，

　　下部的弧形支撑脚与机身底座的弧形定位槽完全贴合，通过侧面的卡扣结构实现无额外紧固件的快速预定位，减少装配环节的调校工作量。安装边界方面，框架上部安装面的平面度公差控制在0.1mm以内，保证导轨安装后不会出现扭曲卡滞，下部支撑脚的跨距与底座安装位的跨度完全匹配，侧向定位凸台的间隙控制在0.05mm以内，避免长期运行后出现框架偏移导致的打印层纹错位问题。结构设计上特意在受力集中的拐角位置做了加厚筋位处理，既没有过度增加整体重量，又能提升框架的抗扭刚度，避免喷头高速移动时产生共振影响打印表面质量；侧面预留的方形镂空除了走线路径避让，还能减少加热模块向框架传导的热量蓄积，降低长期高温工作下的结构蠕变风险。下部弧形结构的弧度匹配机身底座的圆弧轮廓，安装后能与底座形成封闭的受力传导路径，将喷头运动产生的冲击力均匀分散到底座整体结构上，避免局部应力集中导致的连接部位松动。
