哈雷Sportster握把油门机构

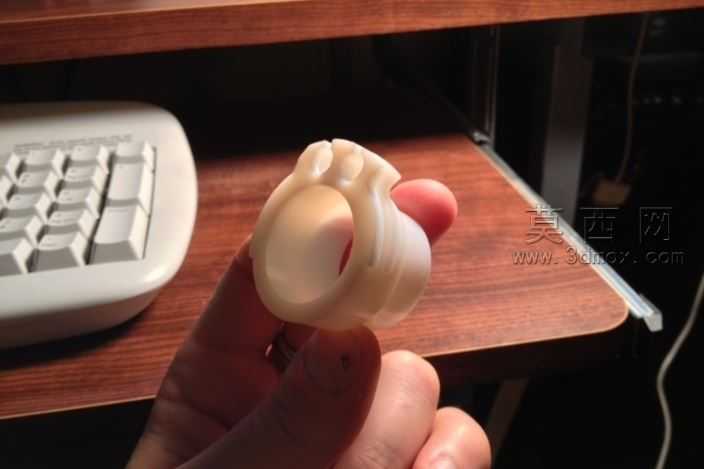

该作品为适配哈雷Sportster车型的定制握把油门机构三维设计，整体围绕摩托车油门操控的改装需求展开建模设计。建模阶段采用SolidWorks完成全参数化结构搭建，首先对握把套的环形主体进行曲面建模，精准匹配车把握持的人体工学弧度，内壁预留与车把钢管适配的安装间隙，同时在主体外侧设计一体化的卡扣凸台与拉线挂接结构，保证各部件装配公差控制在0.1mm以内，适配3D打印的成型精度要求。结构设计上，该机构将油门拉线的传动逻辑整合到握把内部，替代传统外露式拉线结构，旋转握把时可通过内部的弧形导槽带动拉线往复运动，精准控制节气门开度，同时在握把内侧设计轴承保留位，可嵌入标准乐泰轴承实现握把的顺滑旋转，避免长期使用出现卡顿松旷问题。材质渲染阶段针对3D打印的尼龙材质进行参数调试，还原光敏树脂打印件的半透明哑光质感，同时对卡扣、挂接位等受力部位做结构加强处理，在保证轻量化的前提下满足日常使用的强度需求。设计思路上充分考虑自定义改装的适配性，整体结构无需改动原车油门拉线布局，可直接替换原厂握把安装，既满足改装玩家对个性化外观的追求，又保证油门操控的线性与可靠性，适配各类自定义手柄的搭配安装，为摩托车改装爱好者提供了可直接落地打印的精准三维方案。
