嵌入式轨迹球输入控制组件三维设计

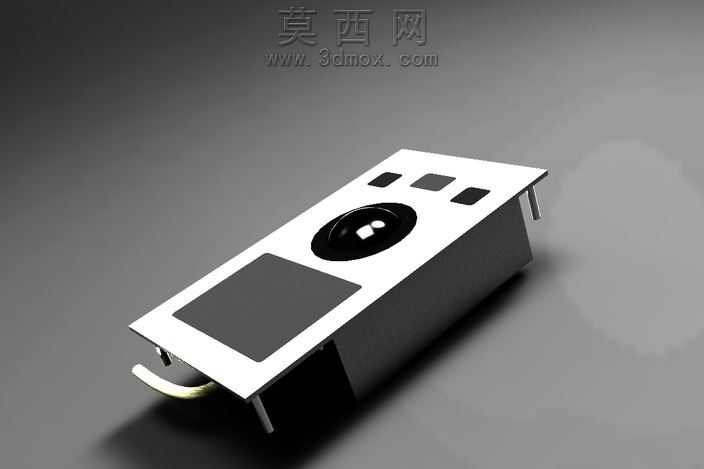

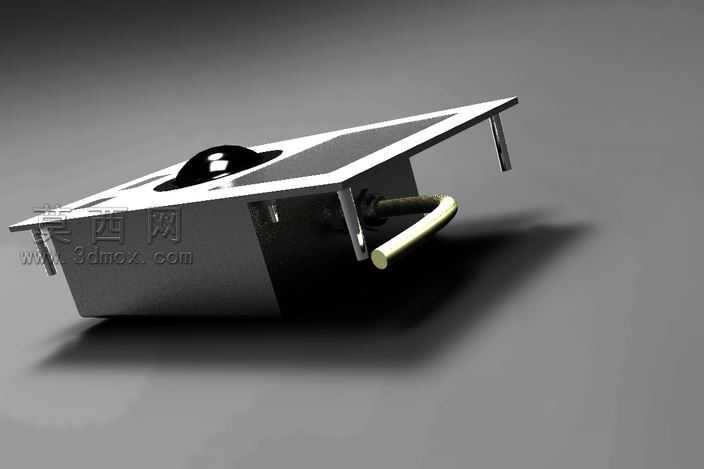

本模型为嵌入式轨迹球输入控制组件，采用三维参数化建模方式完成整体结构搭建，建模过程中首先对组件的安装基准进行定位，以矩形安装面板为基础载体，依次完成面板上功能开孔、侧边固定卡扣、底部支撑引脚的结构绘制，确保各部件尺寸匹配度符合嵌入式安装的公差要求。模型主体分为外露操作区与内嵌安装区两个部分，外露操作区核心为圆形轨迹球容纳槽，槽体边缘做圆弧过渡处理，避免操作时出现卡滞问题，槽体周边排布多组矩形功能按键安装位，按键位的深度与长宽尺寸按照常规轻触按键的装配标准进行预留，同时在面板一侧设置大面积矩形触控区域安装位，满足多模式输入的功能需求。内嵌安装区为盒式容纳结构，内部预留轨迹球传感模块、按键触发模块、信号传输线路的排布空间，侧边设置的金属固定引脚采用折弯结构建模，还原实际生产中的钣金折弯工艺特征，底部引出的信号连接排线做柔性形态模拟，呈现安装后的线路走向。材质渲染阶段，安装面板采用哑光白色工程塑料材质，调整材质粗糙度参数模拟注塑成型的表面质感，轨迹球容纳槽内部做亮面黑色处理，与白色面板形成视觉区分，固定引脚赋予金属镀锌材质，添加轻微的反光与做旧效果提升真实感，底部盒体采用深灰色哑光塑料材质，与上部面板形成层次区分。渲染时采用侧上方柔光打光方案，在组件下方投射柔和阴影，突出整体的立体结构与装配关系，同时对面板边缘的倒角、卡扣的细小结构做细节强化，清晰展示各部分的连接逻辑。设计过程中充分考虑嵌入式安装的适配性，面板边缘做薄边处理，方便嵌入设备外壳的预留开孔内，侧边卡扣的位置与尺寸经过反复调整，确保安装后固定牢固无松动，内部空间的排布兼顾元器件的安装便利性与整体结构的紧凑性，在满足功能需求的前提下尽可能压缩组件整体体积，适配各类小型操控终端的安装需求，整体结构无冗余设计，各部件的连接关系清晰，可直接用于结构验证、装配模拟以及后续的生产开模参考。
