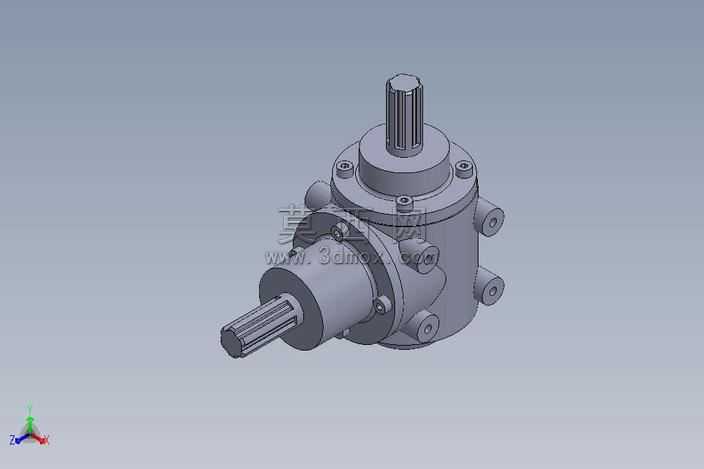

垂直传动变速箱三维结构设计模型

本模型为垂直传动结构的变速箱三维设计成果，建模阶段采用参数化设计思路完成整体结构搭建，首先依据动力垂直换向传输的功能需求，确定输入轴与输出轴的空间垂直布局，输入轴采用花键轴结构设计，可适配大扭矩工况下的动力接入需求，输出轴同样采用花键结构保障动力输出的连接稳定性。建模过程中对变速箱壳体进行了一体化结构设计，壳体上预留的多组安装位可适配不同场景的固定安装需求，壳体与端盖的连接部位设计了均匀分布的螺栓孔位，保障装配后的密封性能与结构强度。内部传动结构采用锥齿轮换向传动方案，可实现动力90度垂直转向传输，齿轮参数经过匹配设计保障传动比精准，传动过程运行平稳。模型渲染阶段采用金属哑光材质模拟变速箱壳体的铸铁材质质感，轴类部件采用光亮金属材质还原加工后的金属表面效果，各部件的装配关系清晰可辨，可直观观察到内部传动结构与外部壳体的配合关系。整体设计兼顾了结构强度与装配工艺性，所有部件的尺寸公差均按照机械加工标准进行预留，可直接用于后续的工程图纸导出、结构仿真验证以及实物加工参考，能够为垂直换向传动场景的变速箱设计提供完整的结构参考，帮助设计人员快速理解垂直传动变速箱的布局逻辑与结构细节，缩短同类产品的开发周期。
