汽车四缸发动机排气歧管结构设计

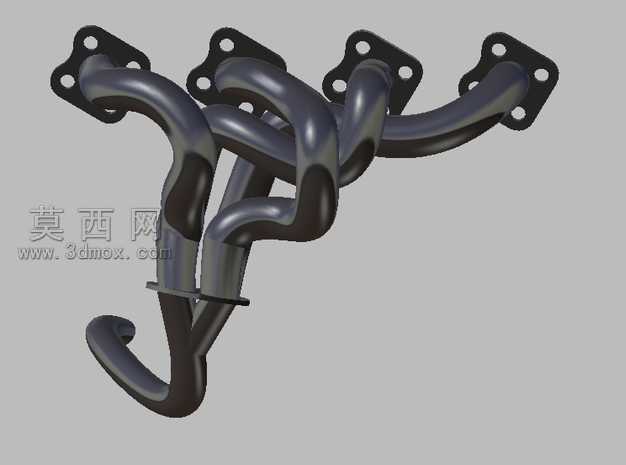

本模型为直列四缸发动机配套的排气歧管三维设计作品，建模阶段首先基于发动机缸盖排气口的排布参数确定四个法兰安装面的定位坐标，每个法兰面预留四个螺栓安装孔，孔位公差严格匹配缸盖安装基准，保证装配时的密封贴合度。管路走向采用等长化流形设计思路，通过三维曲面扫掠命令构建每一段弯曲管路，四个支管逐步汇流至总排气出口，管路弯折处采用大圆弧过渡结构，避免排气气流出现紊流、阻滞问题，有效降低排气背压，提升发动机充气效率。建模过程中对管路壁厚做了均匀化处理，整体壁厚保持一致，既满足高温排气工况下的结构强度要求，也兼顾了零部件轻量化设计需求。材质渲染阶段采用耐高温铸铁材质表现，表面做哑光磨砂金属质感处理，法兰面做轻微机加工亮面效果，还原真实排气歧管的金属质感与加工特征，管路表面的细微凹凸纹理也做了细节呈现，模拟铸造件的表面肌理。结构设计上充分考虑了安装空间避让，管路走向避开了发动机周边的线束、冷却管路等部件，安装法兰与缸盖的贴合面做了平面度细节设计，保证密封垫片安装后的密封性能，总出口端预留了与下游排气三元催化装置连接的法兰结构，接口尺寸符合通用配套标准。整体模型结构完整，特征细节清晰，曲面过渡顺滑无破面，可直接用于后续的工程出图、流体仿真分析、装配干涉校验等工作，也可作为汽车动力系统教学演示的三维素材使用，完整还原了量产排气歧管的结构特征与设计逻辑。
