自行车辐条式车轮带轮毂结构设计

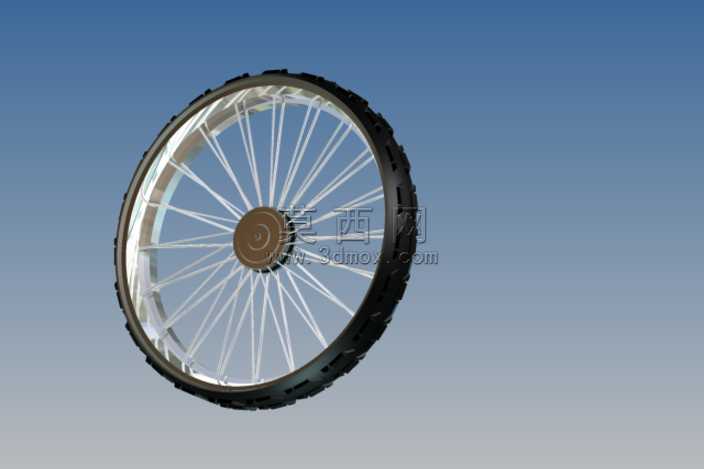

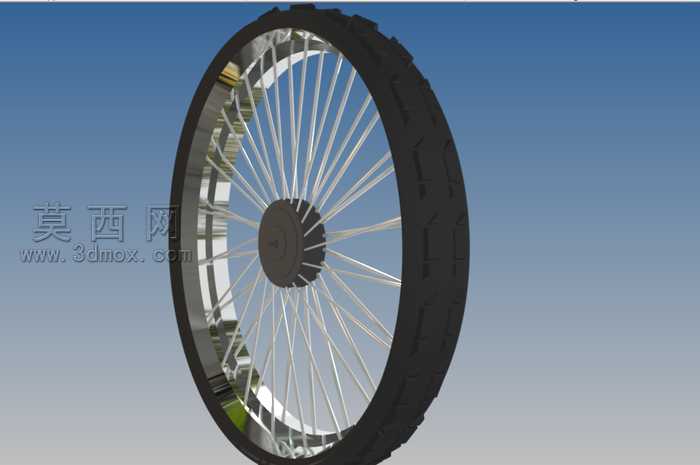

本作品为自行车辐条式车轮的三维建模设计，整体采用Autodesk Inventor完成全参数化建模与渲染工作。建模过程从核心轮毂部分开始，先绘制轮毂中心的轴孔基准特征，通过旋转凸台命令生成轮毂的主体基体，再对轮毂表面做圆角过渡处理，模拟金属铸造件的圆滑边缘，赋予轮毂哑光棕褐色金属材质，还原铝合金或钢制轮毂的真实质感。轮辋部分采用环形扫描命令生成基础轮廓，根据常规自行车轮辋的截面形状绘制封闭草图，沿预设的环形路径扫描得到轮辋实体，再对轮辋边缘做细微的倒角处理，赋予亮银色抛光金属材质，体现轮辋的金属光泽与加工精度。辐条部分采用阵列特征完成批量生成，先绘制单根辐条的细长圆柱实体，两端分别添加与轮毂、轮辋配合的连接头结构，再以轮毂中心轴为阵列中心，按照均匀分布的角度参数完成圆周阵列，保证每根辐条的张力分布角度一致，辐条同样赋予亮银色金属材质，与轮辋材质形成视觉统一。外胎部分先绘制轮胎的截面草图，包含胎面的防滑纹路凸起结构、胎侧的弧度轮廓，通过环形扫描生成轮胎整体实体，再对胎面的防滑纹路做细节的阵列排布，赋予轮胎哑光黑色橡胶材质，调整材质的粗糙度参数模拟橡胶的哑光质感，同时添加细微的凹凸纹理提升真实感。整体装配过程严格按照实际车轮的装配逻辑完成配合约束，轮毂与轮辋通过辐条实现刚性连接，轮胎与轮辋采用过盈配合的约束关系，保证各部件之间无干涉。渲染阶段采用渐变蓝色背景作为展示环境，添加柔和的环境光与定向补光，突出金属部件的反光质感与橡胶部件的哑光特性，多角度调整视角展示车轮的整体结构与细节特征。设计思路以还原真实自行车车轮的结构逻辑为核心，兼顾建模的参数化可调整性，后续可通过修改参数快速适配不同尺寸的车轮规格，适合作为自行车结构学习、零部件设计的参考模型，整体建模过程注重细节还原，从辐条的连接结构到轮胎的防滑纹路都做了细致的特征处理，保证模型的结构合理性与视觉真实度。
