希尔曼复仇者化油器精细三维结构设计

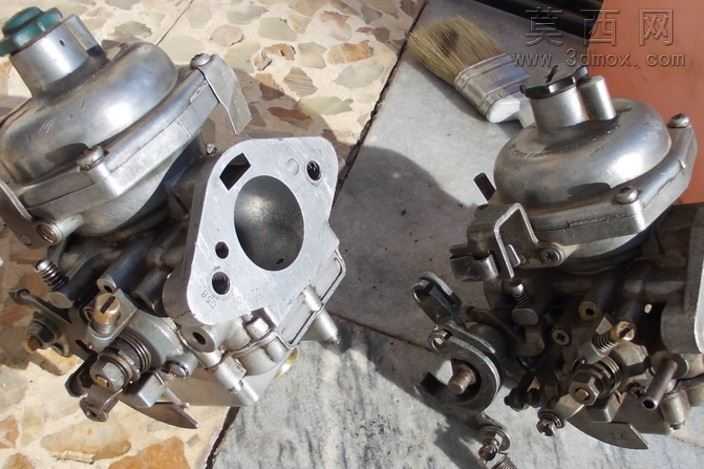

本作品为希尔曼复仇者化油器的三维建模设计成果，建模过程中严格参照实物测绘尺寸完成全参数化构建，完整还原了该款化油器的全部机械结构与装配关系。建模阶段首先对化油器的上下腔体、节气门轴、浮子室、真空膜盒、油针组件、进油接头、安装法兰等核心部件进行单独建模，每一处倒角、螺纹孔、定位销孔都按照实物的加工精度完成参数设置，确保各部件的装配公差符合实际机械加工的工艺要求。材质渲染阶段针对不同部件的物理属性做了区分处理，主体壳体采用铸铝材质的哑光金属质感，还原铝合金压铸成型后的细微颗粒纹理与金属光泽；金属联动杆件、弹簧部件采用抛光钢材的高反光金属材质，精准呈现机加工零件的表面光洁度；密封垫片、橡胶膜片部分采用半哑光的橡胶材质，添加细微的老化纹理提升真实感；紧固件部分做了镀锌处理的金属质感，还原标准件的表面处理效果。结构设计上完整复现了该款化油器的工作逻辑，真空膜盒的升降结构、节气门的翻转联动机构、油针的升降调节结构、浮子室的油位控制结构都做了可动的装配约束，能够直观演示化油器在不同节气门开度下的燃油供给调节过程。建模过程中对内部油道、气道的走向做了可视化处理，通过半透明材质可以清晰观察到燃油与空气的混合腔体结构，方便理解化油器的工作原理。整体模型装配完成后经过干涉检查，所有部件之间不存在装配冲突，活动部件的运动行程完全符合实物的工作范围，既可以作为汽车维修领域的结构演示教具，也可以作为经典车型动力系统改装设计的参考三维载体，完整保留了这款经典化油器的全部结构特征与机械细节。
