滑板运动U型坡道底部结构设计

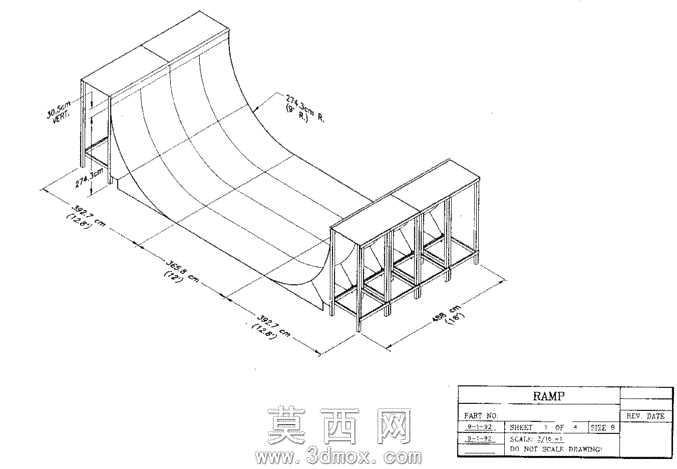

本作品为滑板运动使用的U型坡道底部支撑结构三维设计，整体采用框架式承重结构搭配弧形滑行曲面的组合形式，建模阶段优先以实际场地使用的尺寸参数为基准，严格按照工程制图的标注规范完成各部件的尺寸约束，确保整体比例符合滑板运动的场地建设标准。建模过程中首先搭建两侧的立式支撑框架，采用矩形截面的型材作为主支撑构件，通过横向与纵向的连接杆件形成稳定的桁架结构，保证框架部分的抗冲击能力与承重稳定性，能够承受滑板运动过程中跳跃、滑行带来的动态载荷。中间的弧形滑行曲面采用平滑过渡的曲率设计，曲面两端分别与两侧立式框架的顶部平面无缝衔接，曲面下方设置多组等距分布的竖向支撑肋，将滑行面承受的载荷均匀传递到底部的横向底梁上，避免曲面在长期使用过程中出现形变。底部框架采用通长的横向型材作为基底，沿坡道长度方向延伸，与两侧立式框架的底部立柱刚性连接，形成整体的受力闭环，同时在底部框架的对应位置设置地脚连接点位，方便后期现场安装时的固定作业。材质设计上，框架部分采用金属钢结构材质，赋予哑光防锈漆面的外观效果，滑行曲面采用高密度耐磨复合板材材质，表面设置细微的防滑纹理质感，既还原真实场地的材质表现，也通过渲染参数调整突出不同部件的材质区分度。设计过程中充分考虑滑板运动的使用需求，弧形曲面的弧度经过反复调整，既能够满足滑手完成爬升、转体等动作的轨迹需求，也保证曲面与两侧平台的过渡顺滑无凸起，避免出现卡轮等安全隐患。整体结构采用模块化的拆分设计，各部件之间的连接点位清晰，既方便生产阶段的下料加工，也便于运输过程中的拆分搬运与现场的快速组装，所有连接节点均采用标准紧固件连接，后期维护更换部件时操作便捷。建模完成后通过等轴测视角的工程图输出，完整标注各段的长度、高度、弧度参数，确保加工方能够直接参照图纸完成生产制作，整体结构在保证强度的前提下尽可能优化型材用量，控制整体生产成本的同时兼顾结构的耐用性。
