百叶式通风入户门结构设计方案

　　日常做民用建筑配套构件建模时，这类带横向格栅的门扇是很常见的选型，很多场景下对门扇的通风性有硬性要求，比如独栋住宅的入户次门、设备间外门、露台连通门，既要实现空间分隔的围护作用，又要保证关门状态下的空气流通，避免密闭空间出现闷湿、异味堆积的问题。

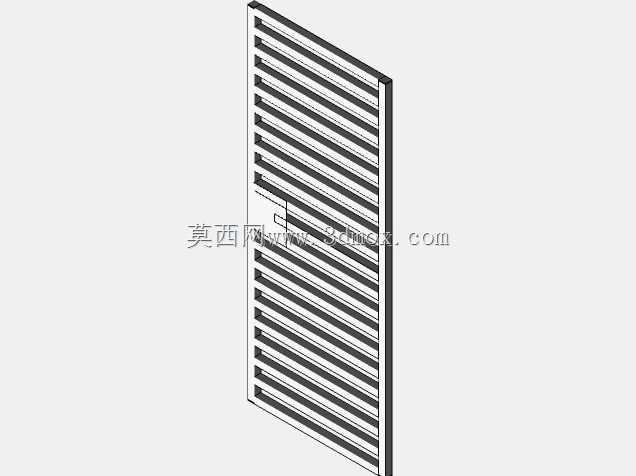

　　从结构设计逻辑来看，这款门扇采用等间距横向百叶格栅的排布方式，每片百叶的倾斜角度经过反复校核，既保证水平方向的视线遮挡，避免室外直接透视室内，又能引导气流沿百叶间隙斜向进入室内，同时在常规降雨场景下，倾斜的百叶结构可以阻挡大部分斜向飘入的雨水，减少雨水渗入室内的概率。门扇主体采用框式承载结构，外围是一体化的矩形边框，作为整个门扇的受力基础，所有横向百叶的两端都嵌入边框的预留卡槽内，通过结构胶或者压条固定，不需要额外的外露连接件，既保证了连接强度，也让门扇外立面更整洁。

　　做三维建模的时候，首先要确定门扇的常规安装边界，民用场景下这类单扇门的适配门洞宽度通常在800-1000mm区间，高度在2000-2200mm区间，门扇整体厚度控制在40-50mm，适配常规的合页、门锁安装尺寸，不需要额外定制特殊五金件，能直接匹配市面上通用的门用五金配件，降低现场安装的适配成本。边框的截面尺寸要兼顾强度和美观，外沿做小圆弧倒角处理，避免尖锐棱角造成磕碰伤害，百叶的间距控制在30-40mm，过宽会降低遮挡隐私的效果，过窄则会大幅削减通风效率，同时增加不必要的材料用量。

　　实际应用中，这类门扇可以根据使用场景调整材质参数，如果是户外使用可以选用铝合金或者镀锌钢材质做表面喷塑处理，提升耐候防锈能力，如果是室内隔断使用则可以选用实木或者复合板材，适配室内装修风格。建模过程中要预留五金件的安装位，比如合页的安装沉孔、门锁的开孔位置、门吸的吸附面位置，这些细节如果在建模阶段遗漏，后续加工或者现场安装时就需要二次裁切，很容易破坏门扇的整体结构强度，也会影响安装后的外观一致性。另外百叶与边框的连接位置要做加强处理，因为长期开关门扇的振动可能导致百叶松动，建模时在卡槽位置预留0.2mm的涂胶间隙，既保证装配顺畅，也能让粘接剂填充均匀，提升连接可靠性。
