Anycubic光固化3D打印机外观结构设计

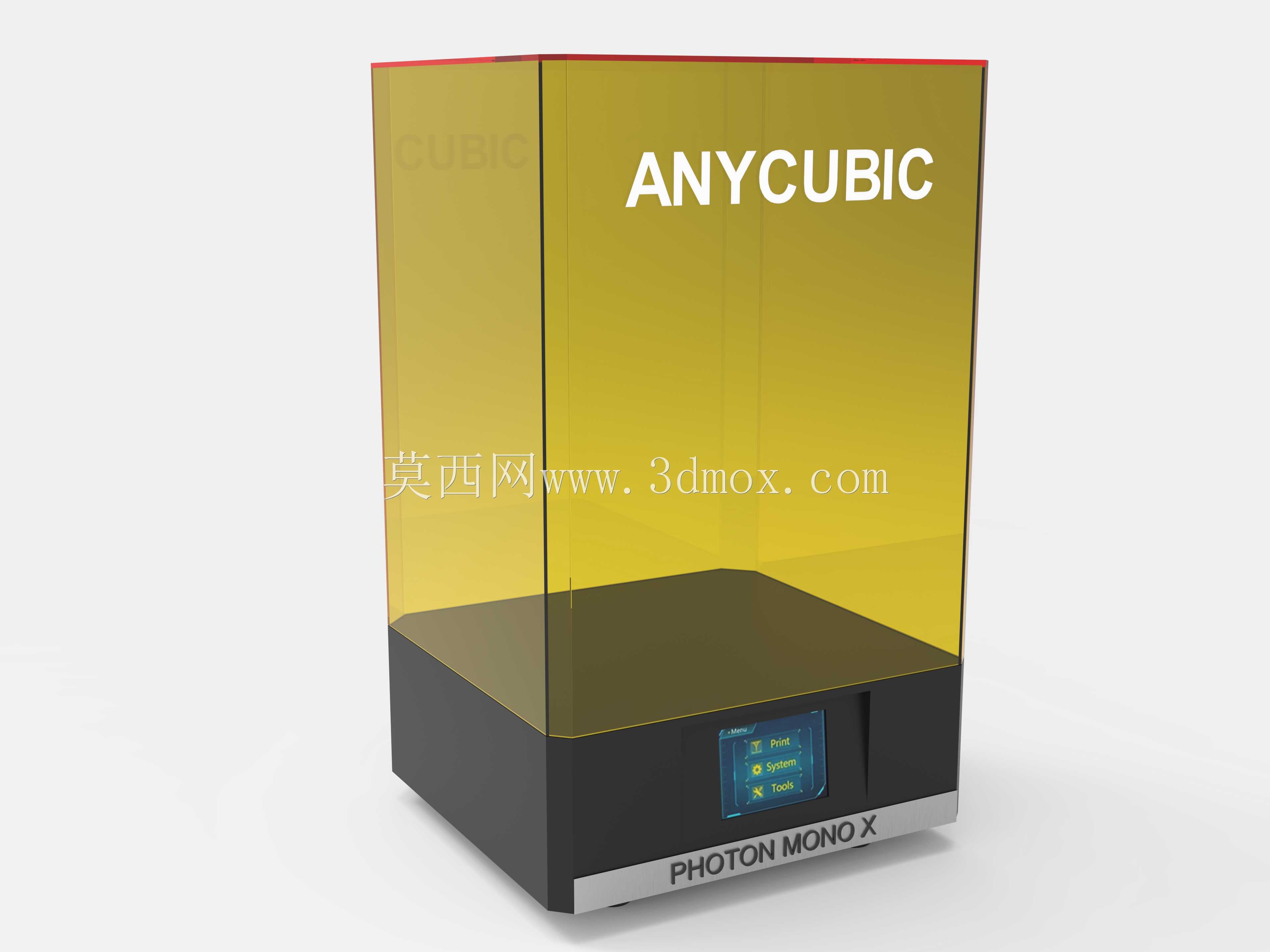

　　这款光固化成型设备的三维结构设计，核心围绕桌面级增材制造场景的实际使用需求展开，在结构布局上做了针对性的工程优化。设备整体采用上下分层的模块化布局，下部为集成控制与供电的主机基座，上部为半封闭的成型工作腔，这种布局能够将发热、带电路的组件与光敏树脂成型区域做物理分隔，既减少电路部分受树脂挥发物附着的风险，也能让成型腔的遮光性能更稳定，避免环境杂散光导致树脂提前固化的问题。上部成型腔采用半透明的琥珀色遮光罩设计，这种材质选择并非单纯的外观考量，而是能够有效阻隔405nm波段的紫外光，在设备开盖取件、暂停操作的过程中，减少槽内树脂受环境光线影响产生的无效固化，同时半透明的材质也能让操作人员无需完全开盖，

　　就可以直观观察到内部打印进度与成型状态，平衡了遮光需求与操作可视性。基座部分的正面嵌入了倾斜布置的触控操作屏，屏幕的倾斜角度经过人体工学校核，操作人员在站立或坐姿操作设备时，无需过度俯身或抬手就可以清晰查看屏幕参数、完成操作触控，屏幕周边做了内凹的边框设计，能够减少日常操作中剐蹭、磕碰对屏幕造成的损伤。基座正面下部设置了金属质感的标识铭牌区域，既做品牌标识，也能在结构上加强基座前壳的结构刚度，减少长期使用中前壳的形变。成型腔与基座的衔接处做了平齐的密封配合结构，能够减少打印过程中树脂挥发物的外泄，同时也能避免外界的灰尘落入树脂槽内，影响成型件的表面质量。设备底部预留了足够的支撑脚安装位，支撑脚采用可调高度的防滑结构设计，

　　能够适配不同平整度的工作台面，保证设备放置时的水平度，这一点对于光固化打印尤为重要——如果设备放置倾斜，会导致成型平台升降过程中出现偏载，轻则造成层纹不均，重则导致成型件脱落打印失败。在安装边界上，设备后部预留了电源接口、数据传输接口的安装空间，接口位置做了内凹处理，避免外接线材弯折过度导致的接触不良，同时设备后部与侧面预留了足够的散热通风间隙，在做产线布置或者桌面摆放时，需要在设备周边预留不小于10cm的通风空间，保证内部电路组件的散热效率，避免长期高温运行导致的元器件老化加速。从设计思路来看，这款设备没有做过多冗余的装饰结构，所有外观曲面与结构件都兼顾功能需求：比如遮光罩的边缘做了加厚的包边结构，既提升了罩体本身的结构强度，

　　避免拆装过程中出现开裂，也能在罩体盖合时与基座形成更好的贴合密封；基座的边角做了大圆角过渡处理，既减少操作人员磕碰受伤的风险，也能提升塑料壳体的注塑成型良率，减少尖角位置的应力集中问题。在实际应用场景中，这类桌面级光固化设备多用于手板件快速验证、珠宝首饰蜡模打印、小型精密零件的小批量制作，其结构设计充分考虑了工作室、小型加工坊、实验室等场景的使用特点，整体尺寸控制在桌面设备的合理范围内，不需要额外的大型安装空间，同时模块化的结构也方便后期的维护保养，比如树脂槽的拆装、成型平台的校准、屏幕的清洁更换等操作，都不需要复杂的工具就可以完成，降低了设备的日常维护成本。
