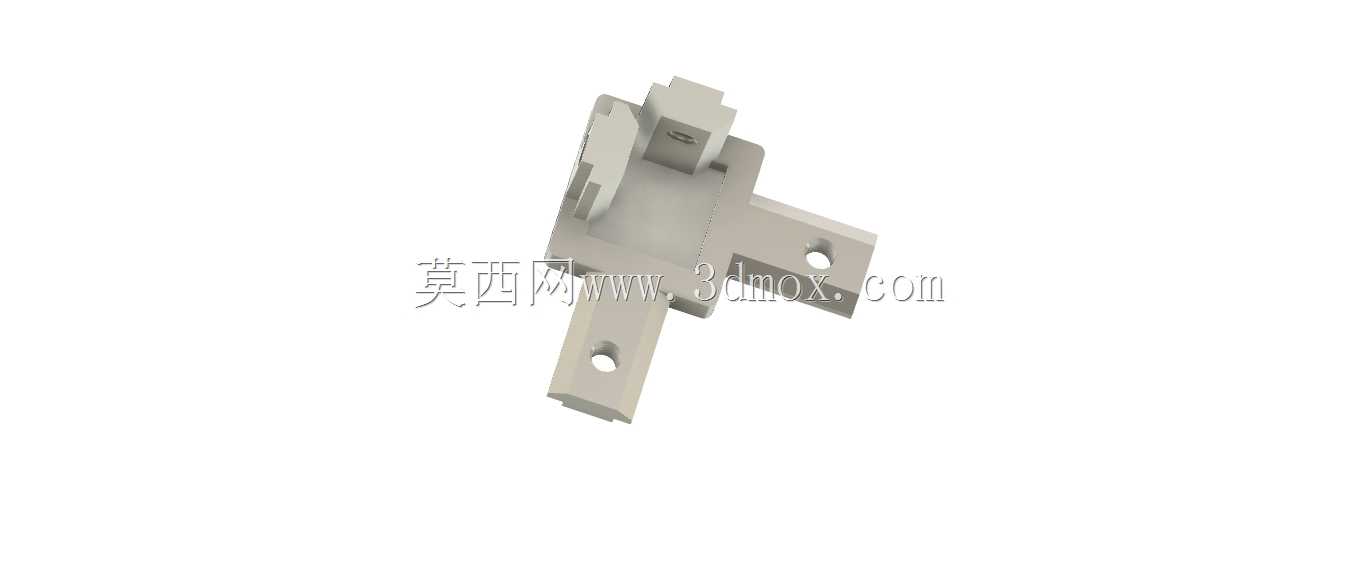

2020铝型材三向连接转接构件

　　这款三向转接构件专为20x20规格工业铝型材框架搭建设计，在自动化设备机架、检测工位工作台、小型物料输送线侧挂支架、实验室仪器固定架的搭建场景中应用广泛，能够解决铝型材框架搭建时三个垂直方向型材的快速接驳需求，无需在型材端面做复杂的攻牙或铣削加工，就能实现三个正交方向型材的刚性连接。从结构设计来看，构件主体采用与铝型材槽宽匹配的卡接定位结构，三个伸出的连接臂分别对应X、Y、Z三个垂直方向的型材安装槽，每个连接臂上预留的沉头安装孔位，可直接使用标准T型螺栓与型材槽内的预置螺母配合锁紧，安装时无需对型材做二次裁切或打孔加工，能大幅缩短框架搭建的装配周期。设计过程中充分考虑了铝型材框架的安装边界，

　　每个连接臂的厚度与20x20型材的槽腔深度完全匹配，装配后连接件表面与型材外表面齐平，不会突出型材安装面，避免对框架外侧安装的钣金护板、传感器安装座、走线槽等辅件造成干涉。在实际设备搭建场景中，这类三向连接件常被用在框架的边角立体接驳位置，替代传统的直角角码加端面连接板的组合连接方式，相比传统拼接方案，该构件的三个连接方向为一体加工成型，整体受力更均匀，在设备长期运行产生的振动工况下，连接位置不易出现松动偏移，能有效提升框架整体的结构稳定性。构件的每个连接臂端面都做了微小的倒角处理，装配时能够快速导入型材的安装槽内，降低现场装配的对位难度，即使是非专业装配人员，也能快速完成三个方向型材的对接锁紧。

　　针对传感器安装支架这类需要频繁调整位置的轻型框架，该连接件的锁紧结构支持反复拆装调整，不会因为多次拆装出现连接间隙，能够满足工位调整、设备改造时的框架重构需求。在走线集成度较高的设备框架中，该连接件的中心位置预留的空腔还可作为小型气动管路或弱电线缆的过线通道，无需额外在型材上开孔走槽，能让框架整体的布线更整洁，减少外露线缆被设备运动部件剐蹭的风险。
