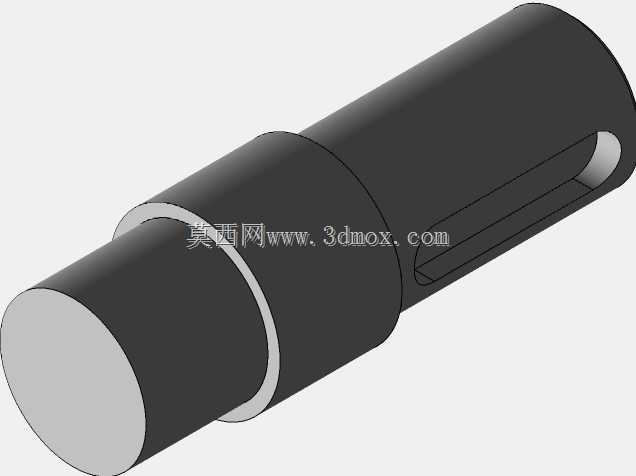

带键槽阶梯传动轴结构三维设计

　　这款轴类零件是传动系统里的核心受力构件，日常在中小型减速装置、轻工输送设备的动力传递链路中十分常见，主要承担扭矩传递、支撑回转零部件的作用，设计时优先匹配常规啮合传动的安装需求，轴身采用阶梯式变径结构，不同轴段的直径差既可以满足轴承、传动轮的轴向定位要求，也能在装配时形成清晰的安装基准，减少现场装配的对位调整工作量。轴端开设的贯通销孔用于穿装开口销或者锁紧销，配合轴端挡圈可以实现端部零件的轴向锁止，避免设备运行过程中回转件出现轴向窜动，影响传动精度。轴身一侧加工的长键槽为普通平键安装位，键槽的宽度、深度公差按照常规传动配合要求设定，能够保证平键装入后，轴与轮毂之间不会出现周向打滑，稳定传递额定扭矩。从安装边界来看，

　　各轴段的长度尺寸匹配标准深沟球轴承、带轮或者齿轮的轮毂宽度，装配时相邻轴段的轴肩可以直接作为轴承内圈的定位面，不需要额外加装定位套，简化整体传动结构的零件数量。设计过程中，轴身的过渡圆角做了统一的圆弧处理，避免轴径突变位置出现应力集中，提升零件在交变载荷下的疲劳强度，适配长时间连续运转的工况需求。这类轴件的材质通常选用45号钢经调质处理，表面硬度满足常规传动的耐磨要求，不需要额外做表面渗碳处理，能够兼顾加工成本与使用性能。在实际设备维护场景中，这类阶梯轴的互换性较强，同规格的轴件可以直接替换故障零件，减少设备停机维修的时间，键槽的位置精度也能保证替换后传动轮的同轴度，不会出现运转偏摆、异响等问题。建模时各轴段的同轴度、

　　键槽的对称度都按照机械设计手册的常规公差要求做了参数化设定，方便设计人员根据实际使用场景调整轴段长度、直径参数，快速衍生出适配不同功率、不同安装空间的轴类零件方案，不需要从零开始搭建基础结构，能有效缩短传动结构的设计周期。
