Arduino适配PIR人体红外感应模块结构

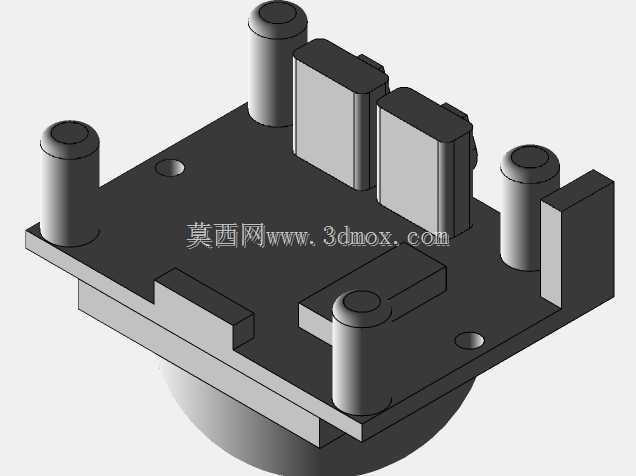

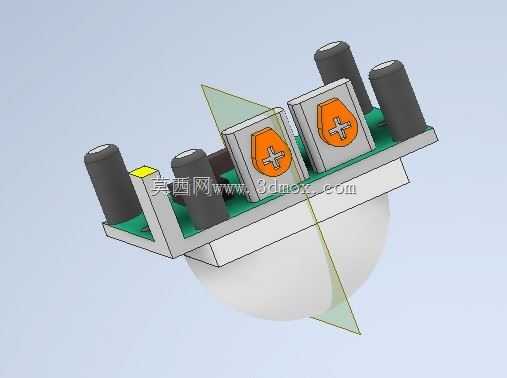

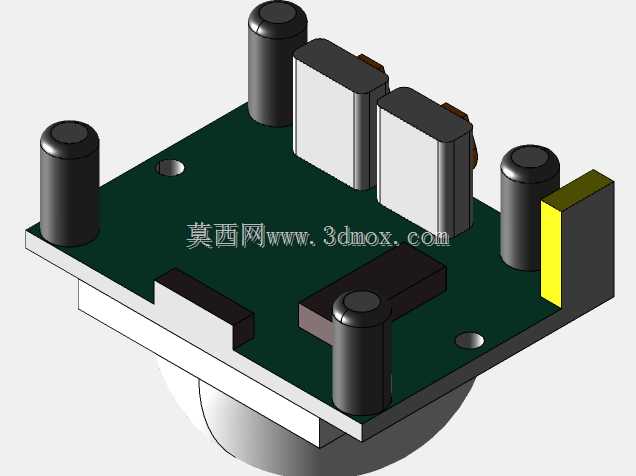

　　这款适配Arduino开发平台的PIR人体红外感应结构，在民用智能设备、工业工位人员检测、安防触发场景中都有极高的复用率，做智能照明、无人值守设备启停、区域入侵检测的结构设计时，这类模块的安装边界、元件布局是前期选型建模必须核对的核心内容。从结构设计逻辑来看，整个模块以环氧玻纤基板作为承载基底，板载排布两颗热释电红外感应探头，探头外侧配套圆柱形光学滤镜套筒，用来过滤可见光波段的杂波干扰，只允许人体发出的特定波长红外信号进入感应单元，探头旁侧的金属封装元件是信号处理电路的核心器件，负责将探头采集的微弱电荷信号放大、阈值比对后输出高低电平触发信号。基板下方的半球形结构是菲涅尔透镜的安装位，建模时特意预留了透镜的卡接间隙，

　　不需要额外打胶固定，依靠结构卡扣就能完成透镜与基板的定位，透镜的分区折射角度直接决定感应范围，常规安装高度下，这个结构的感应张角可以覆盖120度扇形区域，感应距离边界在7米左右，足够覆盖普通工位、走廊、小型仓储隔间的检测需求。安装接口部分，模块侧边预留了标准2.54mm间距的排针焊位，分别对应电源输入、信号输出、接地引脚，和Arduino控制板的扩展引脚直接匹配，不需要额外做转接板设计，模块整体的安装孔位设置在基板两端，孔径适配M2自攻螺丝，安装时可以直接固定在设备外壳的塑料立柱上，也可以配合铜柱做架高安装，避免板载元件和设备金属外壳接触造成短路。做结构校核时需要注意，探头的感应面不能被金属构件遮挡，

　　光学套筒的上方要预留至少3mm的无遮挡空间，避免外壳结构反射红外信号造成误触发，模块的供电引脚旁预留了滤波电容的安装位，建模时要核对电容高度，避免和上方安装的透镜结构产生干涉。这类感应模块的结构设计没有冗余部件，所有元件排布都围绕信号采集的稳定性展开，两个探头的对称布局可以有效减少单探头的检测盲区，板载的电位器安装位用来调整感应灵敏度和触发延时，建模时预留了电位器调节的操作空间，不需要拆解模块就能完成参数调试，在小型智能设备的结构开发中，直接复用这类成熟模块的三维结构，可以大幅缩短外壳设计的校核周期，避免后期打样出现元件干涉、感应范围不达标的问题。
