双作用液压缸结构演示三维建模作品

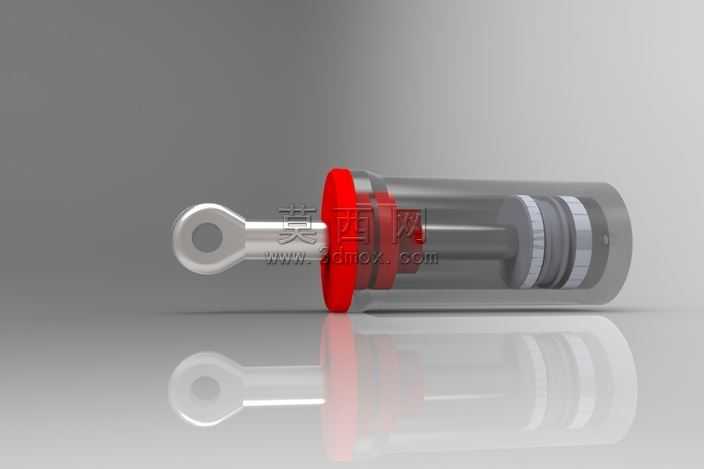

本作品为双作用液压缸的原理演示三维建模成果，整体建模过程围绕清晰展示双作用气缸的工作逻辑展开，并未按照工业级量产工作设计的精度要求进行冗余细节堆砌，核心目标是直观呈现这类液压气动元件的运行原理。建模阶段首先梳理了双作用液压缸的核心组成结构，依次完成了端部铰接耳环、活塞杆、缸筒、活塞组件、端盖等核心部件的三维造型，各部件的尺寸比例严格参照常规同类元件的通用比例设定，保证结构辨识度的同时避免了非必要的复杂特征。渲染环节采用了半透明材质赋予缸筒部分，使得内部活塞与活塞杆的装配关系、运动行程空间都可以直接被观察到，活塞杆与端部耳环采用金属磨砂材质，还原金属构件的真实质感，活塞密封件部分采用深色橡胶材质区分不同功能部件，端部的端盖采用醒目的红色材质标注，让整体结构的层次划分更加清晰。场景搭建上采用了简洁的浅灰色渐变背景，搭配底部的反光台面，烘托出模型主体的同时不会让背景元素干扰对结构本身的观察，视角选择了侧向平视角度，能够完整展示从铰接端到缸筒尾部的全部结构，左右预留的切换控件也支持多角度查看模型细节。设计思路上完全服务于原理展示的核心需求，省略了实际工业产品中存在的油口细节、密封沟槽的精密公差、安装螺栓等非核心结构，让观看者可以第一时间抓住双作用液压缸的核心运行逻辑：即通过向缸筒两侧腔体分别输入压力介质，推动活塞带动活塞杆实现双向的直线运动，铰接端的结构也还原了这类元件在实际使用中用于摆动连接的安装形式，整体模型简洁明了，完全满足液压气动元件入门认知、原理教学场景的使用需求，能够帮助初学者快速理解双作用液压缸和单作用气缸的结构差异与工作特点。
